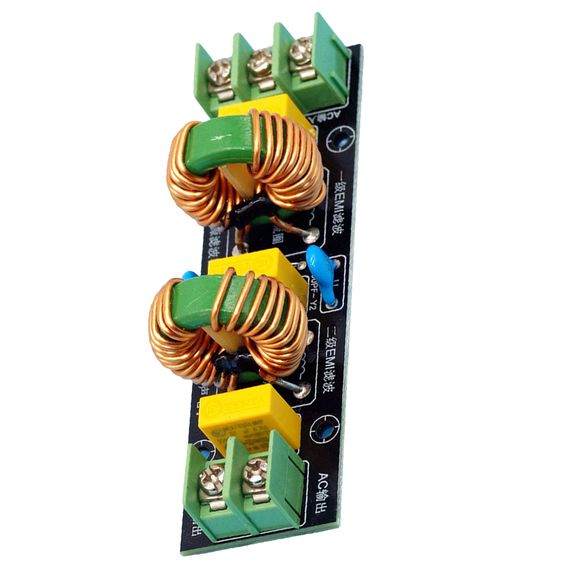

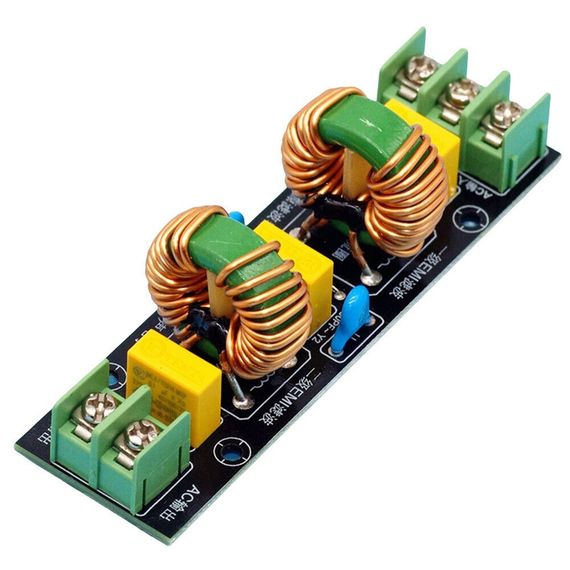

Реактивный фильтр электрических помех, EMI AC 18A 3MH высокой мощности

Реактивный фильтр EMI представляет собой фильтр низких частот, устанавливаемый на входе питания электронного оборудования. Его основная функция заключается не только в подавлении помех, передаваемых через линию электросети, но и в подавлении высокочастотных помех, генерируемых самим электронным оборудованием, и предотвращении их распространения по электросети, что может представлять опасность для другого электронного оборудования. Поэтому фильтр EMI является неотъемлемым компонентом в электронном оборудовании.

Шум от источника питания является видом электромагнитных помех, и его спектр частот проводимого шума обычно находится в диапазоне примерно от 10 кГц до 30 МГц, а иногда до 150 МГц. В зависимости от направления распространения шума источника питания можно выделить две категории: внешние помехи, происходящие от линии электропитания, и шум, генерируемый самим электронным оборудованием и передаваемый через линию электропитания. Таким образом, шум относится к двунаправленному сигналу помех, и электронное оборудование одновременно является объектом помех и источником шума. С точки зрения характеристик формирования, помехи можно разделить на два типа: помехи в последовательном режиме и помехи в общем режиме. Помехи в последовательном режиме представляют собой шум между двумя линиями электропередачи (называемыми "линией-линией"), а помехи в общем режиме - это шум между линиями электропередачи и землей (называемый "линией-землей").

Таким образом, фильтр электромагнитных помех должен отвечать требованиям электромагнитной совместимости (ЭМС) и быть двунаправленным фильтром высоких частот. С одной стороны, он должен фильтровать внешние электромагнитные помехи, вносимые через линию электросети.

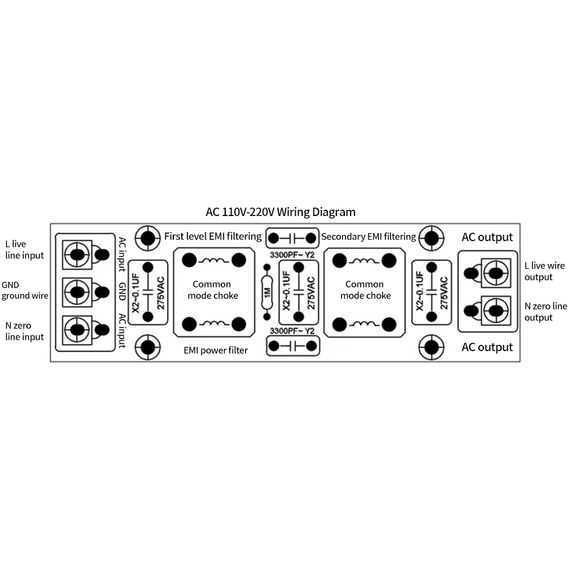

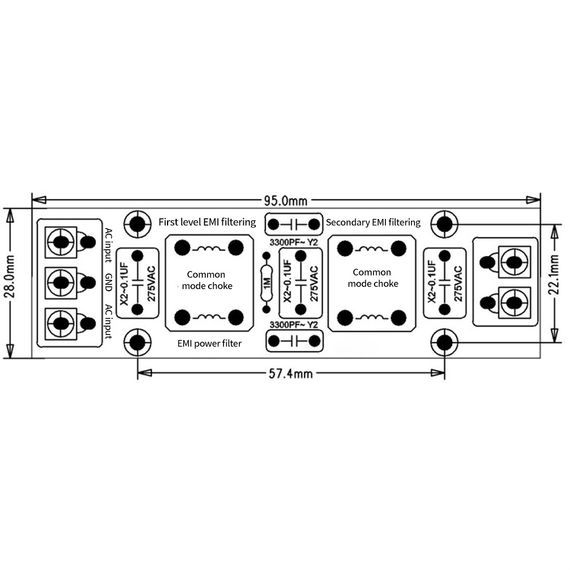

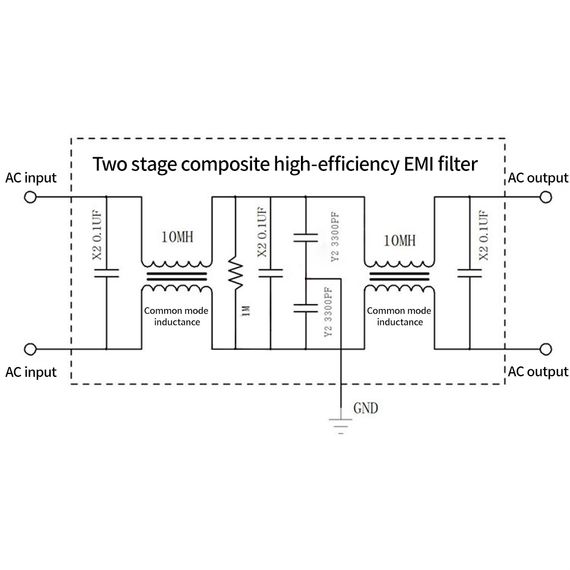

Вход GND должен быть подключен к заземлению линии электропередачи, но также может быть подключен к корпусу шасси, в зависимости от конкретных обстоятельств, при сварке синфазного индуктора, обратите внимание на направление, установите сварку, как указано на монтажная плата и детские картинки.
