Терморегулятор W1213 з таймером (-40°C…+120°C), цифровий, з виносним датчиком температури термостат

Режимы работы прибора:

Прибор измеряет температуру в нужном месте с помощью выносного датчика температуры, длина кабеля 100 см. Показания датчика температуры можно откалибровать в настройках прибора по эталонному термометру.Имеются встроенные часы и 2 таймера:Время включения прибораВремя выключения прибораТермостат имеет 3 режима работы:А – автомат, управление устройствами нагрева и охлаждения через два независимых реле для поддержания температуры в заданных пределахH – режим нагрева, управление устройством нагрева через контакты реле для поддержания заданной температурыС – режим охлаждения, управление устройством охлаждения через контакты реле для поддержания заданной температуры. Для защиты компрессорных охлаждающих устройств в термостате предусмотрена возможность включения задержки в настройках прибора, для выставления минимального времени между запусками компрессорного устройства.

Кнопки управления термостатом:

• Длительное нажатие кнопки «питание» включает/выключает прибор
• Короткое нажатие кнопки «S» отображает режим работы терморегулятора
• Длинное нажатие кнопки «S» переводит прибор в режим настроек
• Короткое нажатие кнопки «Стрелочка вверх» отображает время отключения прибора
• Длинное нажатие кнопки «Стрелочка вверх» включает/отключает таймер отключения прибора
• Короткое нажатие кнопки «Стрелочка вниз» отображает время включения прибора
• Длинное нажатие кнопки «Стрелочка вниз» включает/отключает таймер включения прибора

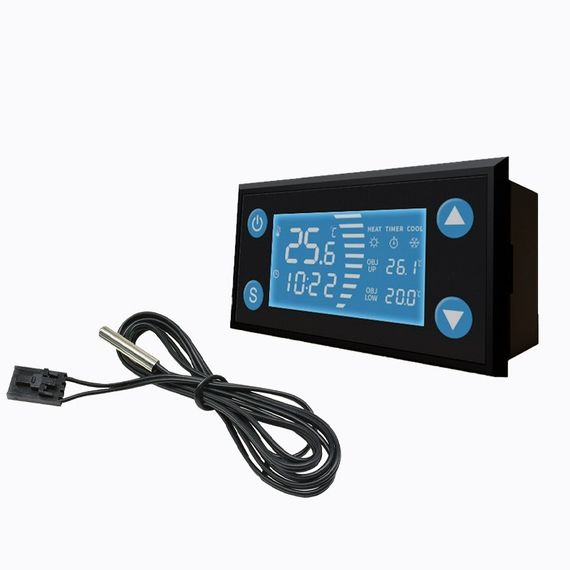

• Описание показаний на панели дисплея

В левом верхнем углу показывается текущая температура в градусах ЦельсияПри кратковременном нажатии кнопки «S» в этом месте показывается в каком режиме работает прибор:

• «A» - автоматический режим
• «H» - режим нагрева
• «C» - режим охлаждения

В правом нижнем углу отображается текущее время. При кратковременном нажатии «стрелочка вверх» в этом месте отображается время отключения прибора; при кратковременном нажатии «стрелочка вниз» в этом месте отображается время включения прибора.По центру табло движущаяся дуга – отображает состояние управляющих реле:Дуга бежит снизу-вверх – включено реле нагрева, реле охлаждения выключено.Дуга полностью горит – заданная температура набрана или идет ожидание заданного времени между включениями компрессора, оба реле выключены.Дуга бежит сверху-вниз – включено реле охлаждения, реле нагрева выключено.В правом верхнем углу:значок «солнышка» показывает, что прибор находится в режиме нагрева;мигающий значок «часов» показывает, что заданы таймеры включения/выключения прибора;значок «снежинки» - прибор работает в режиме охлаждения;мигающий значок «снежинки» - прибор работает в режиме охлаждения, идет ожидание окончания заданной задержки между включениями компрессора.В правом нижнем углу показываются установленные значения необходимого диапазона температур – максимальное и минимальное значение заданных температур.

Режим настроек:

Для перехода в меню настроек длительно нажмите кнопку «S».Кнопками «Стрелочка вниз/вверх» можно перелистывать страницы меню настроек P1, P2, P3, P4, P5, H1, H2.Для входа в режим редактирования коротко нажмите кнопку «Питание», стрелочками измените значения, для записи значений еще раз коротко нажмите кнопку «Питание».

• P1 – выставление верхнего и нижнего порога температур (значения от -40 до +120 градусов Цельсия).
• P2 – выставление минимального времени задержки между включениями компрессора охлаждения (значения от 1 до 10 минут).
• P3 – калибровка показаний датчика температуры (можно откорректировать показания температурного датчика в диапазоне температур от -10 до + 10 градусов Цельсия).
• P4 – установка режимов работы термостата (“A” автоматический режим, “H” режим нагрева, “C” режим охлаждения).
• P5 – установка текущего времени
• H1 – установка времени отключения термостата.
• H2 – установка времени включения терморегулятора.
