Универсальный инвертор на 4 CCFL лампы 15-22''

Универсальный инвертор на 4 CCFL лампы 15-22"

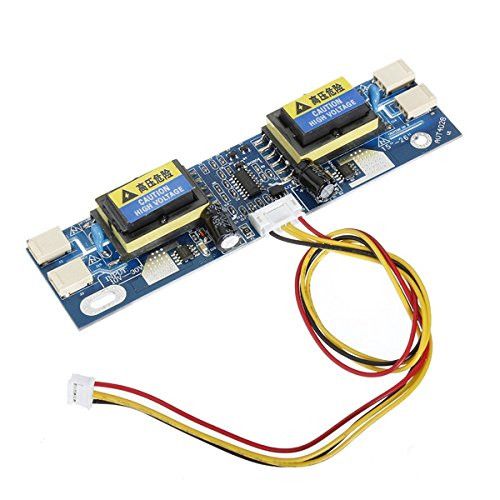

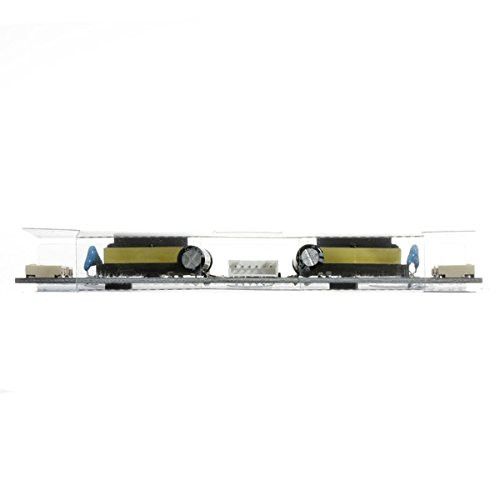

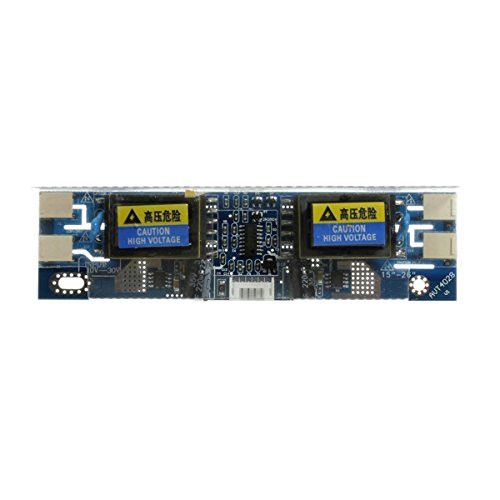

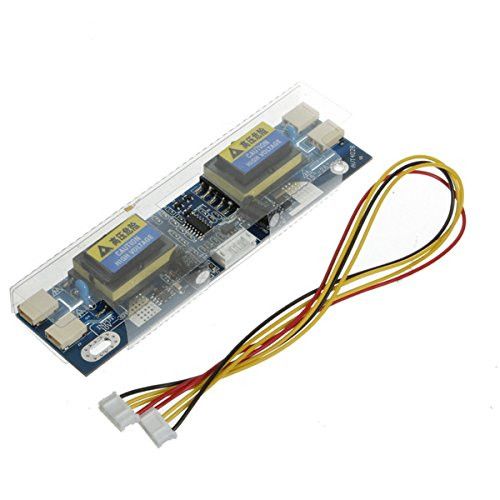

асто нет возможности отремонтировать монитор с неисправным инвертором: инвертор не подлежит ремонту, нет возможности найти такого же для замены или просто не слишком приятная цена. Данный универсальный инвертор подходит для ремонта LCD мониторов с размером матрицы 15-22 дюймов. Он предназначен для одновременного подключения 4 CCFL ламп. Для их подключения на плате размещены четыре 2-х контактных BHS560 разъема JP2, JP3, JP4 и JP5. Для подключения инвертора CCFL ламп к плате дисплея присутствует шестиконтактный разъем, но используются только 4 контакта: Vin (питание) &ndash. 10-29 В, ON &ndash. включение инвертора (выключен 0 – 1.4 В, включен 1.5-5 В), ADJ &ndash. регулировка яркости, GND (земля). Инвертор помещен в гибкий пластиковый корпус. На плате присутствуют отверстия для крепления. В комплект входит кабель подключения к плате монитора.

Характеристики:

&ndash. модель: AVT4029. &ndash. напряжения питания: 10 – 29 В. &ndash. совместимость: матрицы 15-22". &ndash. размеры платы: 133 х 40 мм. &ndash. габариты: 133 х 40 х 17 мм. &ndash. размеры отверстий для крепления: 3.5 мм и 8 х 3.5 мм . &ndash. вес: 50 г. &ndash. вес комплекта: 55 г. &ndash. длина кабеля подключения: 38 см. Комплектация: &ndash. универсальный инвертор на 4 CCFL лампы. &ndash. 6-ти контактный кабель подключения.
