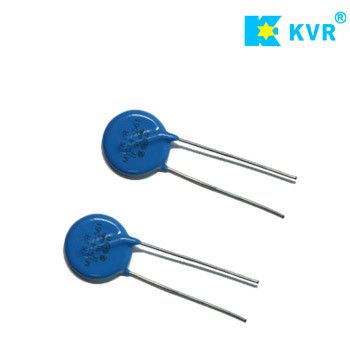

Варистор - нелинейный прибор, который имеет симметричную вольт-амперную характеристику, аналогичную характеристике стабилитрона. Серия оксидно-цинковых варисторов - это нелинейные резисторы, состоящие в основном из оксида цинка с добавлением оксидов других металлов. Они обладают симметричной высоконелинейной вольтамперной характеристикой при уникально высокой импульсной устойчивости. Оксидо-цинковые варисторы являются в настоящее время практически единственным быстродействующим средством защиты сложных и дорогостоящих полупроводниковых систем различного назначения. Уникальные свойства варисторов используются для создания низкочастотных фильтров, необходимых для высокоскоростных линий передачи данных; для защиты от импульсных воздействий напряжения, для шумопоглощения (радио/электромагнитные помехи) Свойства

• Широкий диапазон напряжений
• Высокая стойкость к току перегрузки
• Быстрая реакция на резкое повышение напряжения (мкс)
• Симметричность вольт-амперных характеристик
• Оптимальная вольт-амперная характеристика
• Надежность, подтвержденная международными стандартами

Применение

• Бытовая электроника (телевизоры, микроволновые печи, радиоэлектронная аппаратура, и др.)
• Устройства промышленной электроники (электродвигатели, тиристорные схемы управления, релейные схемы, схемы защиты)
• Аппаратура средств связи
• Устройства обработки данных
• Оборудование передачи электроэнергии
• Системы электроснабжения

Рис. Вольт-амперная характеристика варистора Варистор в состоянии покоя имеет высокое сопротивление (несколько МОм) по отношению к защищаемому прибору и не изменяет характеристику электрической цепи. При превышении напряжения варистор имеет низкое сопротивление (всего несколько Ом) и фактически шунтирует прибор, т.е. устройство Е защищено. Описание параметров Напряжение варистора: Напряжение варистора - это падение напряжения на нем при токе от 0,1мА до 1мА в течение определенного периода времени Рабочее напряжение: Обычно приводятся максимальные значения переменного VAC и постоянного VDC рабочего напряжения. Токи утечек при рабочих напряжениях незначительны Нелинейная экспонента (α): Вольт-амперная характеристика варистора определяется равенством I=KVα, Где К - константа, зависящая от конфигурации, а α - нелинейная экспонента. Для вычисления значения α обычно берут две точки - (V1, I1), (V2, I2): Максимальное напряжение ограничения: Это максимальное напряжение Up между выводами варистора втечение длительности импульса тока (8/20 μсек) Мощность: Максимальная рассеиваемая энергия (Дж) в течение импульса длительностью 10/1000 μсек E = K x Vm x I m x T E: мощность (Дж) Vm: максимальное напряжение ограничения при Im Im: максимально допустимый пиковый ток с импульсом 10/1000 μсек T: длительность тока перегрузки (1000 μсек) Ток перегрузки: Максимальный пиковый ток варистора при изменении напряжения варистора на 10% при стандартном импульсе тока (8/20 μсек) приложенный один или два раза с интервалом 5 мин Средняя рассеиваемая мощность: Средняя мощность рассеяния при заданной температуре окружающей среды Емкость: Емкость - опорная величина, измеряемая при заданной частоте Оценка срока службы варистора: Определяется как максимально допустимое количество импульсов, прикладываемых к варистору. Для определения используются импульсы стандартной длительности - 8/20 μсек (или 10/1000 μсек)

Как подобрать аналог варистора

Подбирать варисторы для замены логичней не по фирме производителю и не по цвету, а по:

• напряжению
• диаметру.

Диаметр соответствует способности варистора поглотить определённую мощность импульса, поэтому следует заменять на такой же, или больше.

Напряжение срабатывания можно узнать по маркировке - из таблицы и по нему подобрать аналог из имеющихся.

Если маркировка не сохранилась, то подобрать можно по:

• функциональному назначению
• по электронной схеме

К примеру, если он стоит на входе прибора работающего от переменной сети 220 В, то как правило, он рассчитан на классификационное напряжение - 470 В, 560 В реже 430 В.

Это соответствует среднеквадратичному значению переменного напряжения 300 В, 350 В и 275 В соответственно. В подавляющем большинстве случаев ставят на напряжение 470 В, тогда исключаются частые сгорания предохранителя и радиоэлементы платы защищены надёжней.

Параметры и маркировка варисторов разных производителей
