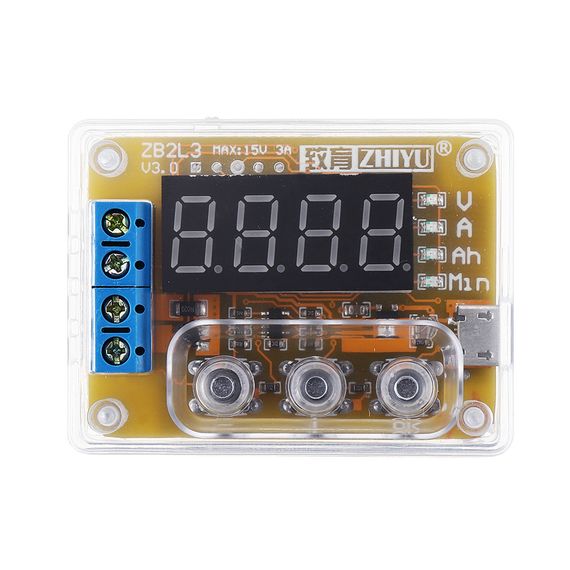

ZB2L3 V3 Тестер, измеритель ёмкости,тока,времени аккумуляторов 1V-15V 3A

Основные параметры:

Напряжение Источник питания: DC4,5-6V (интерфейс micro USB)

Рабочий ток: не более 70 мА

Напряжение разряда: 1,00 В-15,00 В, разрешение 0,01 В

Диапазон напряжения прекращения: 0,5-13,0 В

Ток поддержки: не более 3.000А, разрешение 0.001А

Погрешность измерения напряжения: менее 1% + 0,02 В

Погрешность измерения тока: менее 1,2% + -0,002A

Диапазон тестовых данных: 999,9 Ач (Ач, 1 Ач = 1000 мАч) или 9999 Мин (минут), когда значение велико, переключите его на сдвиг десятичной точки, когда оно меньше 10 Ач, оно отображается как X.XXX, и выше 10 Ач, оно отображается как XX.XX, этот тип толчка.

Размер готовой продукции: 54ммХ41ммХ17мм (длина х ширина х высота)

Вес платы и аксессуаров: хост 25 г, два 5 Вт керамических резистора 9 г, сопротивление 50 Вт около 27 г (включая линию)

Как использовать (заводской режим по умолчанию):

1. Тестируемая батарея должна быть полностью заряжена первой.

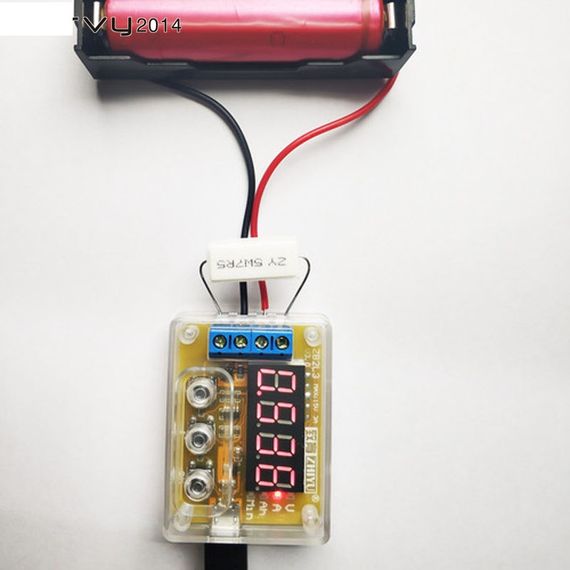

2. Подключите положительный полюс тестируемой батареи к положительному входу, отрицательный полюс - к отрицательному полюсу входа, а обратную полярность (обратная полярность может повредить цепь)! Подключите нагрузку к положительному выходу и отрицательному выходу и подайте на тестер micro USB рабочую мощность (используйте зарядную головку мобильного телефона, не используйте USB-питание для настольного компьютера или ноутбука), в это время отображается напряжение батареи.

3. Чтобы начать тестирование напрямую, просто нажмите кнопку «ОК», тестер может автоматически установить соответствующее напряжение завершения в соответствии с напряжением полного заряда аккумулятора и 3 раза мигнет на дисплее, чтобы начать тестирование. Необходимо вручную установить напряжение завершения, нужно всего лишь нажать кнопку «+» или «-», чтобы изменить состояние отображения напряжения батареи, напряжение окончания отображается как начало мигающего «E», последнее представляет значение напряжения, разрешение составляет 0,1 В, после настройки нажмите «ОК», чтобы начать тестирование.

4. После начала теста тестер включит электронный переключатель, который контролирует нагрузку. Данные процесса тестирования будут отображаться в следующем порядке: текущее напряжение (V), текущий ток разряда (A), разряженная емкость (Ah), время разряда (Min)), нагрузочное напряжение E (V), вы можете переключать вручную значение нажатием кнопок «+» и «-». Когда напряжение батареи ниже напряжения нагрузки, тестер отключает нагрузку, и отображаемые данные остаются на емкости (Ач) и быстро мигают вместе с индикатором «Ач». Емкость, отображаемая в это время, является фактической разрядной емкостью батареи. Нажмите любую кнопку. Данные могут отображаться стабильно. После этого нажмите кнопки «+» и «-», чтобы проверить напряжение нагрузки, среднее напряжение, средний ток, емкость и время разряда. Нажмите кнопку «ОК» еще раз, чтобы вернуться в состояние включения, чтобы заменить тест батареи. Следующий раздел

Дополнение 1: Измените напряжение нагрузки во время теста. Нажмите кнопку «ОК» во время теста. Тестер приостановит тест. В это время напряжение завершения может быть изменено. При повторном нажатии кнопки «ОК» тест возобновляется.

Дополнение 2: Остановите тест во время теста. Нажмите и удерживайте кнопку «ОК» во время теста, чтобы остановить тест. Эта операция удалит проверенные данные.

Код ошибки и значение:

Err1: Батарея напряжение выше 15В

Err2: Батарея напряжение ниже установленного напряжения завершения

Err3: батарея не может выдержать ток разряда нагрузки или слишком большое внутреннее сопротивление линии

Err4: слишком большой ток (ток превышает 3,1 А)

Err5: неправильное использование или ошибка проводки привели к сгоранию устройства и не могут быть использованы (сработал токовый или контрольный переключатель MOS)

Настройки функции тестера:

Нажмите и удерживайте кнопку «ОК», чтобы включить питание при выключенном питании. Тестер переходит в состояние настройки. Есть две настройки. Нажмите кнопки «+» и «-», чтобы изменить настройку. Нажмите кнопку «ОК» для подтверждения и сохранения настроек. Две настройки следующие:

1. AUon: функция автоматического распознавания напряжения включена, и тестер будет устанавливать напряжение завершения в соответствии с эмпирическим значением при каждом запуске теста.

AUoF: функция автоматического распознавания напряжения отключена. Каждый раз, когда тест запускается, тестер только вызывает последнее сохраненное напряжение завершения и не устанавливает его автоматически. Тестер сохраняет это значение каждый раз, когда напряжение на клеммах настраивается вручную.

2.

ALon: автоматическое отображение колеса: значения процесса тестирования автоматически отображаются между поворотами.

ALoF: автоматическое отключение отображения колеса: значение процесса тестирования является фиксированным и может быть переключено только вручную

Примечание. Если аккумулятор перевернут, переключатель цепи может быть поврежден, когда нагрузка включена и ток нагрузки большой (около> 0,8 А). В коплект входит: 1 x Батарея Тестер емкости 2 х Сопротивление
