1000mkf - 160v mini HJ 22*45 SAMWHA, 85°C конденсатор електролітичний

Артикул: 000938139

є в наявності

Характеристики 1000mkf - 160v mini HJ 22*45 SAMWHA, 85°C конденсатор електролітичний

Виробник Samwha
Максимальна робоча температура 85 град.
Висота 45 мм
Діаметр 22 мм
Тип корпусу Металофольгірований
Номінальна робоча напруга 160 В
Тип ємності Постійна
Ємність конденсатору 1000 мкФ
Тип конденсатора Високовольтний
Тип діелектрика Електроліт

Опис 1000mkf - 160v mini HJ 22*45 SAMWHA, 85°C конденсатор електролітичний

1000mkf - 160v mini HJ 22*45 SAMWHA, 85°C​

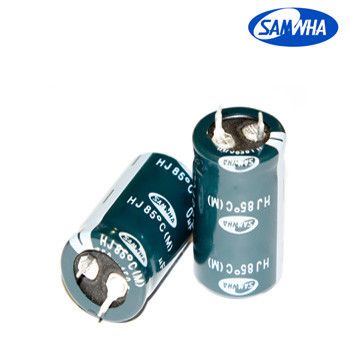

Серия HJ — алюмінієві електролітичні конденсатори загального застосування з жорсткими виведеннями. мініатюрніші, 85 °C.

Виробник SAMWHA.

розміри менші, ніж у серії HC

триваліший термін експлуатації (3000 годин за 85 °C)

діапазон робочих напруг 160~450V

Конденсатори серія HJ — 85С, 3000 h, зменшений розмір

Температурний діапазон WV≤ 350: -40~+85oC, WV >350: -25~+85oC
Струм витоку (макс.) I=3√CV (μA) (после 5 минут)
Допустиме відхилення місткості ±20% за 120 Гц, 20оЗ
Діелектричні втрати (tanö) за 120 Гц, 20оЗ (макс) За місткості >10000 мкФ: tan ÷ збільшується на 0,01 на кожні 1000 мкФ
WV 160 200 250 350 400 450
Tan δ 0.15 0.15 0.15 0.15 0.15 0.20
Зміна параметрів після 3000 год роботи за номінальної напруги та 85оЗ Струм витоку початкове значення, або менше
Зміна місткості в межах +-20% від початкового значення
Tan δ менш ніж 200% від початкового значення
Термін експлуатації конденсатора залежно від температури Температура час роботи за 24 год експлуатації за 8 год експлуатації
при 40оЗ 50,000 годин 6 років 30 років
при 30оЗ 100,000 годин 12 років 35 років

Габаритні розміри та максимальний струм пульсації

μф\ мВ 160 200 250
150 22x20 0.83
220 22x20 1.01 22x25 1.09 25.4x20 1.11
330 22x25 1.33 25.4x20 1.36 22x25 1.33 25.4x20 1.36 22x30 1.42 25.4x25 1.46 30x20 1.49
470 22x30 1.69 25.4x25 1.75 22x30 1.69 25.4x25 1.75 30x20 1.78 22x35 1.79 25.4x35 1.96 30x25 1.90 35x20 1.94
680 22x35 2.16 25.4x30 2.23 30x25 2.29 35x20 2.33 22x40 2.27 25.4x30 2.23 30x25 2.29 35x20 2.33 22x50 2.49 25.4x40 2.48 30x30 2.43 35x25 2.48
1000 22x45 2.89 25.4x35 2.86 30x30 2.95 35x25 3.01 22x50 3.01 25.4x40 3.01 30x35 3.11 35x30 3.18 30x40 3.26 35x35 3.35
1500 25.4x45 3.61 30x35 3.56 35x30 3.65 30x45 3.90 35x35 3.83 35x40 4.01
2200 30x50 4.63 35x40 4.58 35x45 4.77
2700 35x45 5.29
3300 35x50 5.77
μф\ мВ 350 400 450
56 22x20 0.39
68 22x20 0.56 22x20 0.43
82 22x20 0.62 22x25 0.51 25.4x20 0.52
100 22x20 0.68 22x25 0.73 25.4x20 0.75 22x25 0.56 25.4x25 0.61
120 22x25 0.80 25.4x20 0.82 22x25 0.80 25.4x20 0.82 22x30 0.65 25.4x25 0.67 30x20 0.69
150 22x25 0.90 25.4x20 0.92 22x25 0.90 25.4x25 0.99 30x20 1.01 22x35 0.77 25.4x30 0.80 30x25 0.82 35x20 0.84
180 22x30 1.05 25.4x25 1.08 22x30 1.05 25.4x25 1.08 30x20 1.10 22x35 0.85 25.4x35 0.93 30x25 0.90 35x20 0.92
220 22x30 1.16 25.4x25 1.19 30x20 1.22 22x35 1.23 25.4x30 1.27 30x25 1.30 35x20 1.33 22x40 0.99 25.4x35 1.03 30x25 1.00 35x25 1.08
270 22x35 1.36 25.4x30 1.41 30x25 1.44 35x20 1.47 22x40 1.43 25.4x35 1.49 30x25 1.44 35x20 1.47 22x50 1.20 25.4x40 1.19 30x30 1.17 35x25 1.19
330 22x40 1.58 25.4x30 1.56 30x25 1.60 35x20 1.62 22x45 1.66 25.4x35 1.64 30x30 1.69 35x25 1.73 25.4x45 1.38 30x35 1.36 35x30 1.40
390 22x45 1.80 25.4x35 1.79 30x30 1.84 35x25 1.88 22x50 1.88 25.4x40 1.88 30x35 1.94 35x30 1.99 30x40 1.55 35x35 1.60
470 22x50 2.07 25.4x40 2.06 30x30 2.02 35x25 2.06 25.4x45 2.16 30x40 2.23 35x30 2.18 30x45 1.78 35x35 1.75
560 25.4x50 2.46 30x35 2.32 35x30 2.38 30x45 2.55 35x35 2.50 35x40 2.00
680 30x40 2.69 35x35 2.76 30x50 2.92 35x40 2.89 35x50 2.39
820 30x50 3.21 35x40 3.17 35x45 3.31
1000 35x45 3.65 ÷ розмір корпусу D x L (mm) ÷ струм пульсації (A rms) за 85оС, 120 Гц (*реальні зміни струму пульсації см. таблиці нижче)
Збільшення максимально допустимого струму пульсації залежно від температури Збільшення максимально допустимого струму пульсації залежно від частоти
температура ОЗ 40 60 70 85 за 315 В ~ 50 Гц 120Гц 300 Гц 1 кГц 10кГц~
множник 1.9 1.42 1.3 1.0 множник 0.88 1 1.5 1.20 1.40
