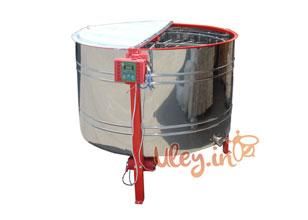

Медогонка 28-ми рамкова автоматична полуповоротная під рамку «Рута» — Ремінна, блок управління «Євро».

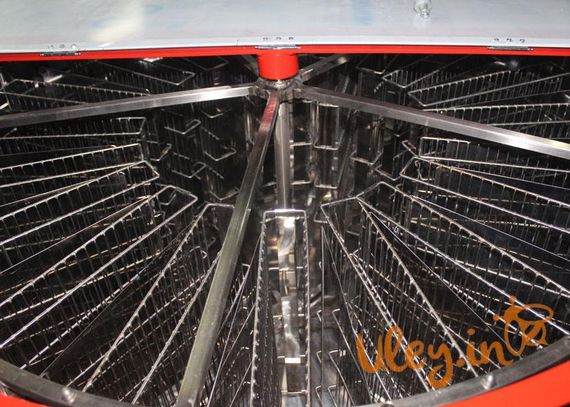

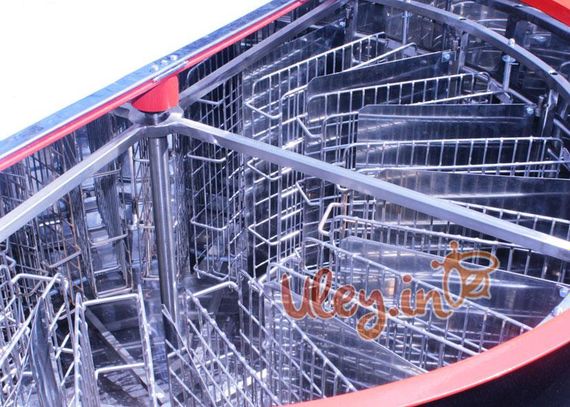

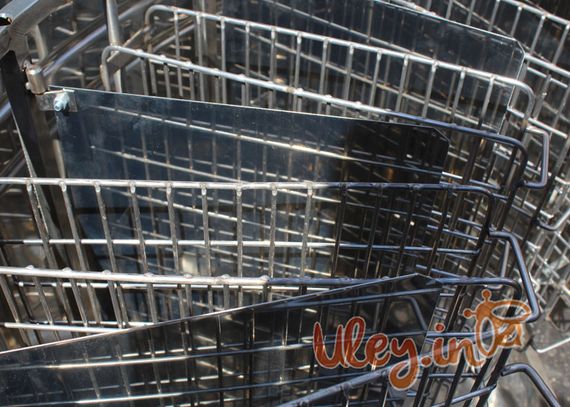

Особливістю даної медогонки є конструкція ротора. Він має розділові пластини. Касети при обертанні ротора на вигляді зверху не прилягають до обідді ротора, а до розділовим пластин, які в свою чергу спираються на касети. Таким чином в тому ж діаметрі бака поміщається більше число касет. Кут повороту касет невеликий, медогонка нагадує більше радіальну, але так як соти теж розташовані під невеликим кутом до горизонту, то цей проворот сприяє кращій викачування меду. Медогонка складається з: баки з кришками, підставки, електроприводу, ротора з касетами, трансформатора-випрямляча, блоку управління і зливного крана.

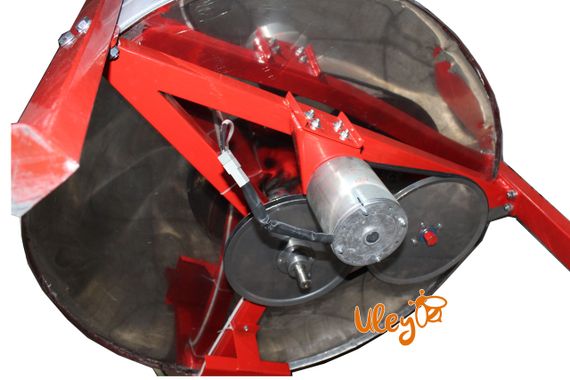

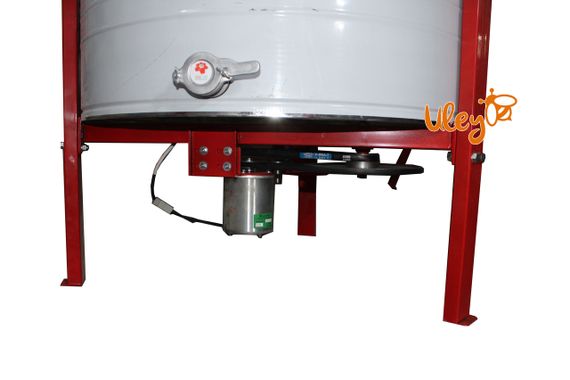

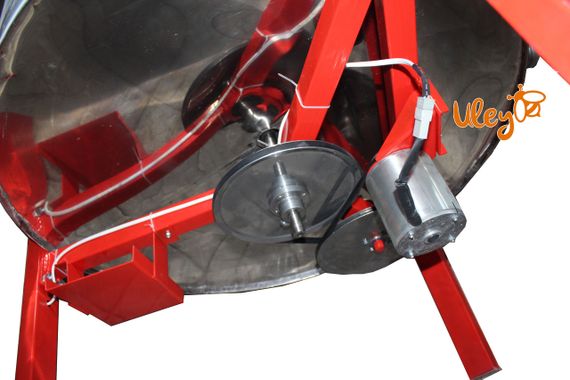

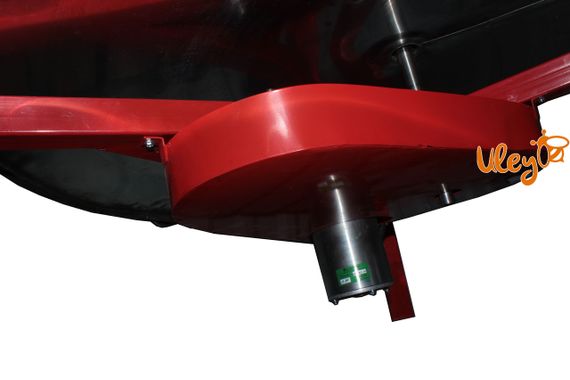

Електропривод являє собою мотор-редуктор, насаджений на вал медогонки знизу. Живлення електродвигуна – 24В постійного струму, може здійснюватися від мережі змінного струму 220В через трансформатор-випрямляч, який встановлений в нижній частині медогонки, або від двох послідовно включених акумуляторів 12В. Касети з рамками автоматично встановлюються в неробочому положенні по радіусу до центра і повертаються при обертанні ротора медогонки в ту чи іншу сторону в залежності від напрямку його обертання. Режим роботи медогонки встановлюється відповідними важелями на блоці управління. Медогонка може працювати в ручному або автоматичному управлінні.

Увага!: При роботі від мережі 220В для запобігання випадкового короткого замикання і виходу з ладу запобіжника необхідно від'єднати проводи від висновків підключення 24В (при роботі від мережі 220В до даних висновків підведено 24В).

Габаритні розміри, мм: Діаметр бака — 1200 Висота медогонки — 1110 Ширина — 1400

Товщина бака: 0,6 мм

Необхідна ширина отвору для занесення-виносу медогонки в приміщення — 1200 мм ( в розібраному вигляді – 800 мм).

Основні технічні дані:

Струм живлення електродвигуна, В — постійний, 24

Потужність електродвигуна, Вт — 300

Кількість програм управління — 6+ручний режим

Продуктивність, рамок/год (за програмою Р5, при часу на завантаження-вивантаження ~ 1хв) — 200

Маса не більше — 85 кг

Струм живлення електродвигуна, V — постійний, 24

Потужність електродвигуна, Вт — 300

Кількість програм управління — 6+ручний режим

Ремінь 1-го ступеня приводу (переріз;довжина) — 0; 1000

Ремінь 2-го ступеня приводу (переріз;довжина) — А; 1000

Обсяг меду, нагромаджений в медогонці між його обов'язковими сливами (рівень нижніх спиць ротора) — 100 к.

Робота медогонки в ручному режимі

Швидкість, напрямок і времявращения в цьому режимі виставляються на пульті блоку керування вручну за допомогою відповідних кнопок. Після закінчення обертання в одну із сторін, або натискання кнопки «Стоп» виконується витримка 22 сек. Після зупинки, коли буде світитися індикатор кнопки «Стоп», буде можливий доступ до подальшої роботи з пультом – наприклад, включення реверсу або вхід в меню програмування.

Характеристика ручного режиму Діапазон обертів — 50....160 / хв. Час роботи — 0...5 хв Напрям обертання — Вперед/Назад

Увага! 1. Змінювати напрямок обертання (натискати кнопку «Вперед/Назад») до повної зупинки ротора неприпустимо. Це може спричинити перевантаження двигуна і призвести до виходу його з ладу. 2. При виборі ручного режиму необхідно починати з середніх оборотів (не з максимальних). 3. При використанні в якості джерела живлення генератора напруги обов'язково включити в ланцюг додаткове навантаження (мінімальна навантаження вказується в паспорті генератора).

Робота медогонки в автоматичному режимі

Для роботи медогонки в автоматичному режимі необхідно вибрати на пульті керування одну з програм (Р1;Р2; Р3; Р4; Р5; Р6). Швидкості обертання, кількість поворотів а також час відкачування запрограмовані на підприємстві-виробнику і є незмінними для кожної програми. Після закінчення обертання в одну із сторін, як і в ручному режимі, провадиться витримка 22 сек.

Характеристики автоматичного режиму

Програма 1: -напрямок обертання, вперед: 80 об/хв, час роботи 1,5 хв.

-напрямок обертання, тому: 110 об/хв, час роботи 1,5 хв.

-напрямок обертання, вперед 110 об/хв, час роботи 1,5 хв.

Програма 2: -напрямок обертання, вперед: 80 об/хв, час роботи 1,5 хв.

-напрямок обертання, тому: 130 об/хв, час роботи 1,5 хв.

-напрямок обертання, вперед 130 об/хв, час роботи 1,5 хв.

Програма 3: -напрямок обертання, вперед: 80 об/хв, час роботи 1 хв.

— напрямок обертання, тому: 80 об/хв, час роботи 1 хв.

— напрямок обертання, вперед: 150 об/хв, час роботи 1,5 хв.

— напрямок обертання, тому: 150 об/хв, час роботи 1,5 хв.

Програма 4: — напрямок обертання, вперед: 80 об/хв, час роботи 1,5 хв.

— напрямок обертання, тому: 110 об/хв, час роботи 1,5 хв.

— напрямок обертання, вперед 110 об/хв, час роботи 1,5 хв.

Програма 5: — напрямок обертання, вперед: 110 об/хв, час роботи 2 хв.

— напрямок обертання, тому: 110 об/хв, час роботи 2 хв.

Програма 6: — напрямок обертання, вперед: 130 об/хв, час роботи 2 хв.

— напрямок обертання, тому: 130 об/хв, час роботи 2 хв.

Зазначені в таблицях Об/хв ± 5% при напрузі в мережі 220 В.

ГАРАНТІЯ 2 РОКИ.
