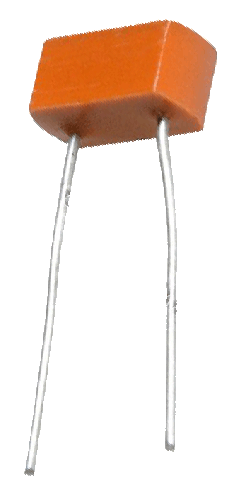

2С168В (КС168В) Стабілітрон 6,8 V (6,24В...7,3В) кремнієвий, сплавний, двоанодний

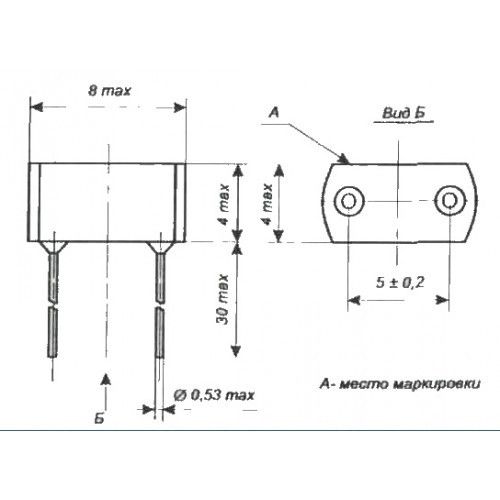

2С168В Стабілізрони 2С168В кремнієві, сплавні, двоанодні, малої потужності. Призначені для стабілізації номінальної напруги 6,8 В діапазоні струмів стабілізації 3...20 мА та двостороннього обмеження напруги. Використовуються для роботи вузлах і блоках апаратури спеціального призначення. Виготовляються у всекліматичному виконанні «В». Випускаються в пластмасовому корпусі з гнучкими виведеннями. Маркуються цифро-букванним кодом на корпусі стабілізрона. Корпус типу КД-25, маса не більш ніж 0,3 г. Категорія якості: «ВП», «ОСМ». Технічні умови: - приймання «ВП» ХИ3.369.004ТУ; — приймання «ОСМ» ХИ3.369.004ТУ, П0.070.052. Основні технічні параметри стабілізрона 2С168В: • Номінальна напруга стабілізації: 6,8 В при Iст 10 мА; • Температурний коефіцієнт напруги стабілізації: ±0,05%/°С; • Тимчасова нестабільність напруги стабілізації стабілізатора: ±1,5%; • Диференціальний опір стабілізрона: 28 Ом за Iст 10 мА; • Мінімально допустимий струм стабілізації: 3 мА; • Максимально допустимий струм стабілізації: 20 мА; • Максимально допустима розсіювана потужність на стабілізроні: 0,15 Вт; • Робочий інтервал температури довкілля: 60... +125 °С. Гарантійні зобов'язання: Виробник гарантує відповідність якості стабілізронів 2С168В вимогам ХИ3.369.004ТУ у разі дотримання споживачем режимів і умов експлуатації, правил зберігання й експлуатації, встановлених ТУ. Гарантійний термін зберігання 25 років від дня виготовлення. Мінімальна напрацювання: - 80 000 годин у режимах та умовах, що допускаються ТУ; — 100000 годин у полегшеному режимі. Гарантійне напрацювання обчислюється в межах гарантійного терміну зберігання

Технічні характеристики стабілізронів 2С168В, КС168В:

Усоловні позначення електричних параметрів стабілізронів:

• Uст. - напруга стабілізації стабілізатора; • αUст. - температурний коефіцієнт напруги стабілізації стабілізатора; • Uпр. - постійна пряма напруга; • Iпр. - постійний прямий струм; • rст. - диференціальний опір стабілізрона; • Iст. - струм стабілізації стабілізатора; • Рmax - розсіювана потужність стабілізрона; • Тк. мах - максимально допустима температура корпусу стабілізрона; • Тп. мах - максимально допустима температура переходу стабілізрона; • Т окр. - температура довкілля.
