КС168А (6,8 В) Стабілітрон кремнієвий, дифузійно-сплавний p-n типу

2С168А Стабільйони 2С168А кремнієві, дифузійно-сплавні p-n типу. Призначені для стабілізації номінальної напруги 6,8 В діапазоні струмів стабілізації 3...45 мА. Використовуються для роботи в електронній апаратурі спеціального призначення. Випускаються в скляному корпусі з гнучкими виведеннями. Для позначення типу та полярності використовується умовне маркування кольоровим кодом. Колір кільцевої смуги з боку катодного виведення — жовтогарячий, з боку анодного виведення — чорний. Тип корпусу: КД-4-1, маса стабілізронів не більш ніж 0,3 г. Категорія якості: «ВП», «ОС». Технічні умови: - приймання «ВП» СМ3.362.805ТУ; — приймання «ОС» СМ3.362.805ТУ, аА0.339.190ТУ. Зарубісний аналог: 1N710, BZX79C6V8. Основні технічні параметри стабілізрона 2С168А: • Номінальна напруга стабілізації: 6,8 В при Iст 10 мА; • Температурний коефіцієнт напруги стабілізації: ±0,06%/°С; • Постійна пряма напруга: 1 В при Iпр 50 мА; • Диференціальний опір стабілізрона: 28 Ом за Iст 10 мА; • Мінімально допустимий струм стабілізації: 3 мА; • Максимально допустимий струм стабілізації: 45 мА; • Максимально допустима розсіювана потужність на стабілізроні: 0,3 Вт; • Робочий інтервал температури довкілля: -60... +125 °С. Гарантії виробника: Виробник гарантує відповідність якості стабілізронів 2С168А вимогам технічних умов за дотримання споживачем умов і правил зберігання, монтажу й експлуатації, приведених у ТУ. Гарантійний термін не менш ніж 25 років від дати виготовлення. Гарантійне напрацювання: - 80 000 год — у режимах та умовах, допущених ТУ; — 100000 год — у полегшеному режимі. Гарантійне напрацювання обчислюється в межах гарантійного терміну зберігання.

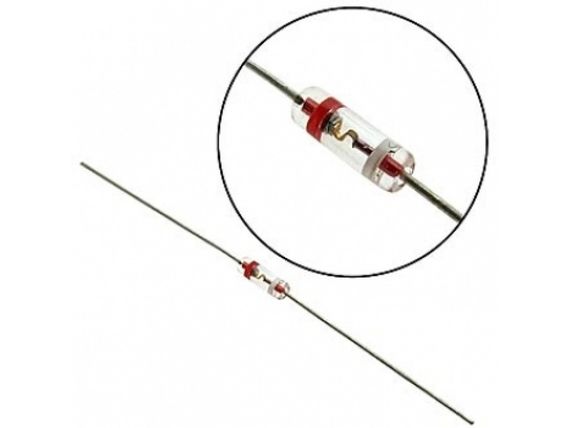

КС168А Стабільйони КС168А кремнієві, дифузійно-сплавні, малої потужності. Призначені для стабілізації номінальної напруги 6,8 В діапазоні струмів стабілізації 3...45 мА. Випускаються в скляному корпусі з гнучкими виведеннями. Для позначення типу та полярності стабілізрона використовується умовне маркування. Колір кільцевої смуги з боку анодного виведення — білий, а з боку катодного виведення: - для КС133А — блакитний, - для КС139А — зелений, - для КС147А — синій, - для КС156А — жовтогарячий, - для КС168А — червоний. Тип корпусу: КД-4-1. Маса стабілізронів не більш ніж 0,3 г. Категорія якості: «ОТК». Технічні умови: — приймання «1» СМ3.362.812ТУ. Імпортний аналог: 1N710А, 1N4099, BZX58C6V8, BZX79C6V8, BZY83C6V8. Основні технічні параметри стабілізрона КС168А: • Номінальна напруга стабілізації: 6,8 В при Iст 10 мА; • Температурний коефіцієнт напруги стабілізації: ±0,06%/°С; • Постійна пряма напруга: 1 В при Iпр 50 мА; • Диференціальний опір стабілізрона: 28 Ом за Iст 10 мА; • Мінімально допустимий струм стабілізації: 3 мА; • Максимально допустимий струм стабілізації: 45 мА; • Максимально допустима розсіювана потужність на стабілізроні: 0,3 Вт; • Робочий інтервал температури довкілля: -60... +125 °С. Гарантійні зобов'язання: Виробник гарантує відповідність якості стабілізронів КС168А вимогам СМ3.362.812ТУ у разі дотримання споживачем умов і правил зберігання, монтажу й експлуатації, приведених у ТУ. Зберігання не менш ніж 10 років від дати виготовлення. Напрацювання не менш ніж 17 000 годин. Гарантійне напрацювання обчислюється в межах терміну зберігання.

Технічні характеристики стабілізаторів КС133А, КС139А, КС147А, КС156А, КС168А:

Усоловні позначення електричних параметрів стабілізронів:

• Uст. - напруга стабілізації стабілізатора; • αUст. - температурний коефіцієнт напруги стабілізації стабілізатора; • Uпр. - постійна пряма напруга; • Iпр. - постійний прямий струм; • rст. - диференціальний опір стабілізрона; • Iст. - струм стабілізації стабілізатора; • Рmax - розсіювана потужність стабілізрона; • Тк. мах - максимально допустима температура корпусу стабілізрона; • Тп. мах - максимально допустима температура переходу стабілізрона; • Т окр. - температура довкілля.
