КС210Б Стабілітрон 10 V кремнієвий, сплавного типу, двуханодний

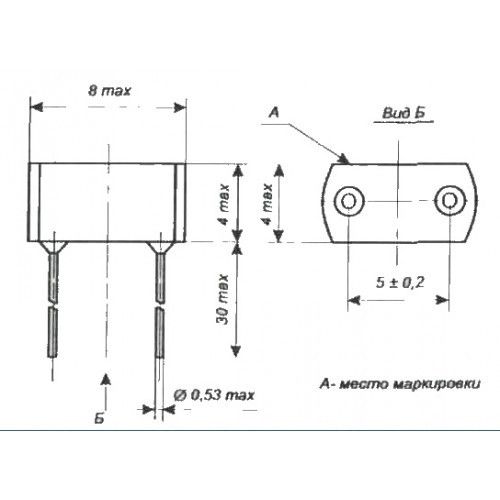

Стабилитроны КС210Б кремниевые, сплавные, двуханодные, малой мощности. Предназначены для стабилизации номинального напряжения 10 В в диапазоне токов стабилизации 3...14 мА и двустороннего ограничения напряжения. Выпускаются в пластмассовом корпусе с гибкими выводами. Тип стабилитрона приводятся на корпусе. Масса стабилитрона не более 0,3 г. Технические условия: ХЫ3.369.001 ТУ. Основные технические параметры стабилитрона КС210Б: • Номинальное напряжение стабилизации: 10 В при Iст 5 мА; • Температурный коэффициент напряжения стабилизации: ±0,07 %/°С; • Дифференциальное сопротивление стабилитрона : 22 Ом при Iст 5 мА; • Минимально допустимый ток стабилизации: 3 мА; • Максимально допустимый ток стабилизации: 14 мА; • Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,15 Вт; • Рабочий интервал температуры окружающей среды: -55... +100 °С

Технические характеристики стабилитронов 2С210Б, КС210Б:

Тип стабилитрона	Uст.	αUст.	Uпр. (при Iпр.)	rст.	Iст.	Рmax	Тк.max (Тп.)	Т окр.
мин	ном	макс	Iст.ном.	мин	макс
В	В	В	мА	%/С	В (мА)	Ом	мА	мА	Вт	°С	°С
2С210Б	9,12	10	10,92	5	0,06	-	22	3	14	0,15	(150)	-60... +125
КС210Б	9,3	10	10,7	5	0,07	-	22	3	14	0,15	100	-55... +100

Условные обозначения электрических параметров стабилитронов:

• Uст. - напряжение стабилизации стабилитрона; • αUст. - температурный коэффициент напряжения стабилизации стабилитрона; • Uпр. - постоянное прямое напряжение; • Iпр. - постоянный прямой ток; • rст. - дифференциальное сопротивление стабилитрона; • Iст. - ток стабилизации стабилитрона; • Рmax - рассеиваемая мощность стабилитрона; • Тк. мах - максимально-допустимая температура корпуса стабилитрона; • Тп. мах - максимально-допустимая температура перехода стабилитрона; • Т окр. - температура окружающей среды.
