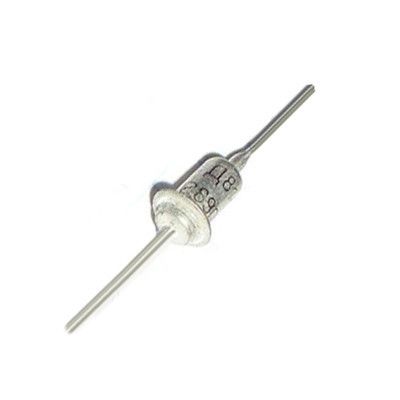

Д818Д Стабілітрон 9V (8-9,45V, 0,01А) Корпус КД8

Артикул: 000943167

є в наявності

Характеристики Д818Д Стабілітрон 9V (8-9,45V, 0,01А) Корпус КД8

Виробник Без бренду
Матеріал виготовлення Кремній
Тип діода Стабілітрон
Призначення діода Обмежувальний
Максимальна потужність розсіювання 0.34 Вт
Мінімальна напруга стабілізації 11.5 В
Максимальна напруга стабілізації 14 В
Страна происхожденияСССР

Опис Д818Д Стабілітрон 9V (8-9,45V, 0,01А) Корпус КД8

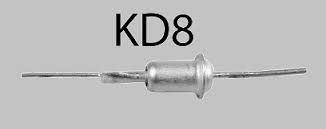

Д818Д Стабілітрон 8-9,45V, 0,01А. Корпус КД8

Стабілітрон Д818Д кремнієвий, дифузійно-сплавний, малої потужності, прецизійний. Призначений для стабілізації номінальної напруги 9 В у діапазоні струмів стабілізації 3...33 мА з високими вимогами до стабільності напруги в діапазоні температур -60...+125 °C. Випускається в металосткеленому корпусі з гнучкими виведеннями. Корпус стабілітрона в робочому режимі слугує позитивним електродом (анодом).

Стабільйони Д818Д кремнієві, дифузійно-сплавні, малої потужності, прецизійні. Призначені для стабілізації номінальної напруги 9 В у діапазоні струмів стабілізації 3...33 мА з високими вимогами до стабільності напруги в діапазоні температур -60...+125 °C. Випускаються в скляному корпусі з гнучкими виведеннями. Тип стабілізрона наводиться на корпусі. Маса стабілітрона не більш ніж 1 г. Технічні умови: СМ3.362.025 ТУ. Основні технічні параметри стабілізрона Д818Д: • Номінальна напруга стабілізації: 9 В за Iст 10 мА; • Розкидання напруги стабілізації: 7,6... 10 В; • Температурний коефіцієнт напруги стабілізації: +0,002%/°С; • Тимчасова нестабільність напруги стабілізації: ± 0,12%; • Диференціальний опір стабілізрона: 18 Ом за Iст 10 мА; • Мінімально допустимий струм стабілізації: 3 мА; • Максимально допустимий струм стабілізації: 33 мА; • Максимально допустима розсіювана потужність на стабілізроні: 0,3 Вт; • Робочий інтервал температури довкілля: -60... +125 °С

Характеристики стабілізронів Д818А, Д818Б, Д818В, Д818Г, Д818Д, Д818Е, Д818Ж, Д818І:

Тип стабілізрона Uст. ном. при Iст. DUст. αUст. δUст. rст. (при Iст.) Iст. Рmax Тк.max (Тп.) Токр.
хв. макс.
В мА % %/°С % Ом (мА) мА мА мВт °С °С
Д818А 9 10 - 0...-0,020 ±0,11 18 (10) 3 33 300 125 -60...+125
Д818Б 9 10 - -0,020...0 ±0,13 18 (10) 3 33 300 125 -60...+125
Д818В 9 10 - ±0,010 ±0,12 18 (10) 3 33 300 125 -60...+125
Д818Г 9 10 - ±0,005 ±0,12 18 (10) 3 33 300 125 -60...+125
Д818Д 9 10 - ±0,002 ±0,12 18 (10) 3 33 300 125 -60...+125
Д818Е 9 10 - ±0,001 ±0,12 18 (10) 3 33 300 125 -60...+125
Д818Ж 9 10 - ±0,002 ±0,12 18 (10) 3 33 300 125 -60...+125
Д818И 9 10 - ±0,001 ±0,12 18 (10) 3 33 300 125 -60...+125

Uст. - напруга стабілізації стабілізатора; • Iст. - струм стабілізації стабілізатора; • DUст. - розкидання напруги стабілізації; • αUст. - температурний коефіцієнт напруги стабілізації; • δUст. - тимчасова нестабільність напруги стабілізації; • rст. - диференціальний опір стабілізрона; • Iст.мін. - мінімальний струм стабілізації; • Iст.макс. - максимальний струм стабілізації; • Рmax - розсіювана потужність стабілізрона; • Тк. мах - максимально допустима температура корпусу; • Тп. мах - максимально допустима температура переходу; • Токр. - температура довкілля.
