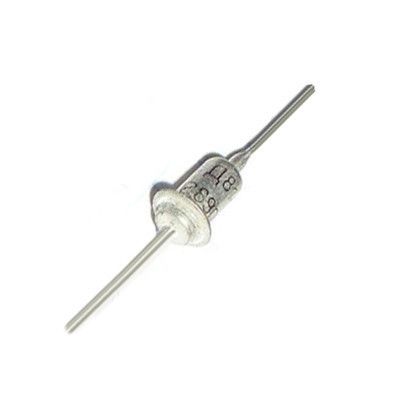

2С522А (КС522А) Стабілітрон 22V. (19.8... 24,2 В) Корпус КД8

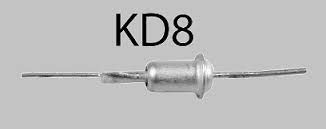

2С522А Стабілітрон 22V. Корпус КД8

Стабілітрон КС522А кремнієвий, планорний, середньої потужності. Корпус стабілітрона в робочому режимі слугує позитивним електродом (анодом). Призначений для стабілізації номінальної напруги 22 У діапазоні струмів стабілізації 1...53 мА.

Стабільйони 2С522А кремнієві, планові, середньої потужності. Призначені для стабілізації номінальної напруги 22 В у діапазоні струмів стабілізації 1...37 мА. Випускаються в металостекуваному корпусі з гнучкими виведеннями. Тип стабілізрона наводиться на корпусі. Корпус стабілітрона в робочому режимі слугує позитивним електродом (анодом). Маса стабілітрона не більш ніж 1 г. Технічні умови: СМ3.362.823 ТУ. Основні технічні параметри стабілізрона 2С522А: • Номінальна напруга стабілізації: 22 В при Iст 5 мА; • Розкидання напруги стабілізації: 19.8... 24,2 В; • Температурний коефіцієнт напруги стабілізації: ±0,1%/°С; • Тимчасова нестабільність напруги стабілізації стабілізатора: ±1%; • Диференціальний опір стабілізрона: 200 Ом за Iст 1 мА; • Мінімально допустимий струм стабілізації: 1 мА; • Максимально допустимий струм стабілізації: 37 мА; • Максимально допустима розсіювана потужність на стабілізроні: 1 Вт; • Робочий інтервал температури довкілля: -60... +125 °С

Характеристики стабілізронів 2С510А, 2С512А, 2С518А, 2С522А, 2С524А, 2С527А, 2С530А, 2С536А:

Тип стабілізрона	Uст.	αUст.	Uпр. (при Iпр.)	rст.	Iст.	Рmax	Тк.max (Тп.)	Т окр.
хв	ном	макс	Iст.ном.	хв	макс
В	В	В	мА	%/С	В (мА)	Ом	мА	мА	Вт	°С	°С
2С510А	9	10	11	5	0,1	1 (50)	25	1	79	1	125	-60... +125
2С512А	10,8	12	13,2	5	0,1	1 (50)	25	1	67	1	125	-60... +125
2С515А	13,5	15	16,5	5	0,1	1 (50)	25	1	53	1	125	-60... +125
2С518А	16,2	18	19,8	5	0,1	1 (50)	25	1	45	1	125	-60... +125
2С522А	19,8	22	24,2	5	0,1	1 (50)	25	1	37	1	125	-60... +125
2С524А	22,8	24	25,2	5	0,1	1 (50)	30	1	33	1	125	-60... +125
2С527А	24,3	27	29,7	5	0,1	1 (50)	40	1	30	1	125	-60... +125
2С530А	28,5	30	31,5	5	0,1	1 (50)	45	1	27	1	125	-60... +125
2С536А	34,2	36	37,8	5	0,1	1 (50)	50	1	23	1	125	-60... +125

Усоловні позначення електричних параметрів стабілізронів:

• Uст. - напруга стабілізації стабілізатора; • αUст. - температурний коефіцієнт напруги стабілізації стабілізатора; • Uпр. - постійна пряма напруга; • Iпр. - постійний прямий струм; • rст. - диференціальний опір стабілізрона; • Iст. - струм стабілізації стабілізатора; • Рmax - розсіювана потужність стабілізрона; • Тк. мах - максимально допустима температура корпусу стабілізрона; • Тп. мах - максимально допустима температура переходу стабілізрона; • Т окр. - температура довкілля.
