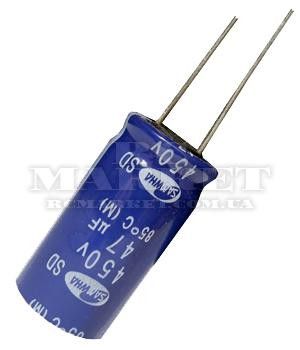

47mkf ― 450v Электролит <SD> 16*31

Конденсаторы серия SD 85С, 2000 h, уменьшенный размер

Изображения служат только для ознакомления См. спецификации продукта

• более миниатюрный размер, чем у SG серии, идеальны для аудиоаппаратуры;
• 2000 часов работы при температуре 85оС

Температурный диапазон	Напряжение (В)	6,3~350	400, 450
температурный диапазон	-40 ~ +85oC	-25 ~ +85oC
Ток утечки (макс.)	WV≤100	WV>100
I = 0.01CV или 3 мкА после 2 мин. I = 0.03CV или 4 мкА после 1 мин.	I = 0.02CV + 15 мкА после 5 мин.
Допустимое отклонение емкости	±20% при 120Гц, 20оС
Диэлектрические потери (tanδ) при 120Гц, 20оС (макс)	При емкости >1000мкФ: tan δ увеличивается на 0,02 на каждые 1000мкФ
WV	6.3	10	16	25	35	50	63	100	160~250	350~450
Tan δ	0.28	0.24	0.20	0.16	0.14	0.12	0.10	0.08	0.15	0.20
Стабильность при низких температурах (импеданс при 120Гц)	WV	6.3	10	16	25	35	50~100	160	200~350	400, 450
Z-25oC/Z+20oC	5	4	3	2	2	2	4	6	12
Z-40oC/Z+20oC	12	10	8	5	4	3	6	8	-
Изменение параметров после 2000 ч работы при номинальном напряжении и 85оС	Ток утечки	начальное значение, или менее
Изменение емкости	в пределах +-20% от начального значения
Tan δ	менее чем 200% начального значения

Увеличение максимально допустимого тока пульсации в зависимости от температуры

Температура ОС	40	60	70	85
множитель	2.0	1.5	1.3	1.0

Увеличение максимально допустимого тока пульсации в зависимости от частоты:

мкФ\частота	50Гц	120Гц	300Гц	1кГц	10кГц~
~47	0.75	1	1.35	1.55	2.0
68~680	0.80	1	1.25	1.34	1.5
1000~	0.85	1	1.10	1.13	1.15

D	5	6.3	8	10	12.5	16	18
P	2.0	2.5	3.5	5.0	5.0	7.5	7.5
d	0.5	0.5	0.6	0.6	0.6	0.8	0.8
β	1.0	2.0

Габаритные размеры и максимальный ток пульсации

мкФ\В	6,3	10	16	25	35	50	63	100	160	200	250	350	400	450
1,0	5x11 21	5x11 23	5x11 23	8x11.5 26
2,2	5x11 32	5x11 34	5x11 34	8x11.5 43	10x12.5 45
4,7	5x11 46	5x11 50	5x11 50	6.3x11 53	8x11.5 63	8x11.5 63	10x12.5 73	10x12.5 73	10x16 72
10	5x11 68	5x11 72	5x11 76	10x12.5 107	10x12.5 107	10x12.5 107	10x16 117	10x20 128	10x20 114
22	5x11 101	5x11 108	6.3x11 124	10x16 173	10x16 173	10x20 189	12.5x20 222	12.5x25 242	12.5x25 217
33	5x11 123	6.3x11 151	8x11.5 178	10x20 232	10x20 232	12.5x20 272	12.5x25 297	16x25 329	16x25 294
47	5x11 120	5x11 131	6.3x11 169	6.3x11 181	10x12.5 247	12.5x20 325	12.5x20 325	12.5x25 354	16x25 393	16x31.5 430	16x31.5 384
100	5x11 162	6.3x11 201	6.3x11 220	8x11.5 291	8x11.5 311	10x20 431	12.5x25 516	16x25 573	16x31.5 627	16x35.5 658	18x40 741
220	5x11 201	5x11 218	6.3x11 276	8x11.5 352	8x11.5 386	10x12.5 501	10x16 586	12.5x25 819	16x31.5 930	18x35.5 1047	18x40 1098
330	6.3x11 283	6.3x11 307	8x11.5 399	8x11.5 431	10x12.5 549	10x16 672	10x20 784	16x25 1113	18x35.5 1282
470	6.3x11 338	6.3x11 366	8x11.5 476	10x12.5 598	10x16 717	10x20 875	12.5x20 1098	16x25 1328
1 000	8x11.5 581	10x12.5 732	10x16 884	10x20 1042	12.5x20 1340	12.5x25 1633	16x25 1937
2 200	10x20 1093	10x20 1168	12.5x20 1481	12.5x25 1713	16x25 2032	16x35.5 2519
3 300	10x20 1286	12.5x20 1605	12.5x25 1876	16x25 2194	16x35.5 2672	18x35.5 3065	← размер корпуса D x L (mm) ← ток пульсации (mA rms) при 85оС, 120Гц
4 700	12.5x20 1736	12.5x25 2003	16x25 2369	16x31.5 2718	18x35.5 3225
10 000	16x25 2629	16x35.5 3145	18x35.5 3529
15 000	16x35.5 3289	18x35.5 3644
22 000	18x40 3946
