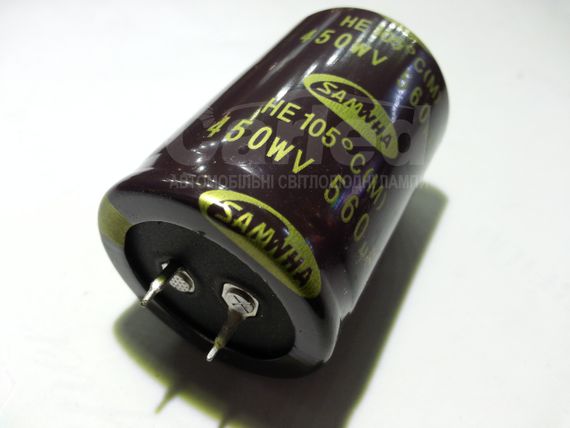

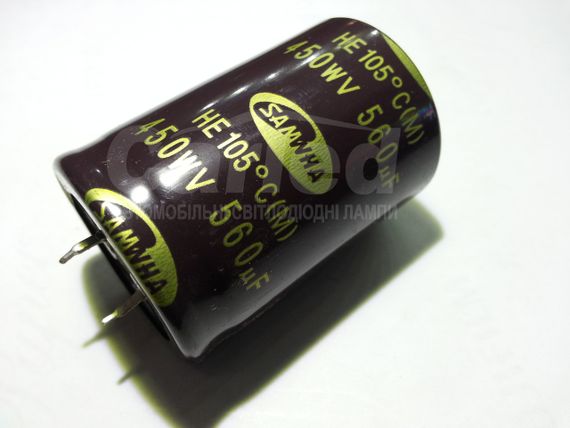

560mkf - 450v HE 35*50 SAMWHA, 105°C конденсатор електролітичний
В наявності
Код:000935867
Відділення Meest ПОШТАЗа тарифами
Відділення УкрпоштиЗа тарифами
Самовивіз із магазинуКиїв, ушинського 4
Кур'єр Нової ПоштиЗа тарифами
Відділення Нової ПоштиЗа тарифами
Оплата на картку продавця
Рахунок-фактура для юридичних осіб
Оплата при отриманні товару
Рахунок-фактура для фізичних осібНа товари, представлені на маркетплейсі, поширюється гарантія відповідно до умов виробника або продавця та чинного законодавства України.
Гарантійний термін вказується в описі товару, гарантійному талоні або супровідних документах. Протягом гарантійного періоду покупець має право на:
- безкоштовне усунення недоліків товару;
- обмін товару неналежної якості;
- повернення коштів у випадках, передбачених законодавством.
Гарантія не поширюється на:
- механічні пошкодження;
- пошкодження внаслідок неправильного використання або зберігання;
- природний знос товару;
- несправності, спричинені стороннім втручанням або самостійним ремонтом.
Для звернення за гарантійним обслуговуванням необхідно:
- надати номер замовлення;
- зберегти гарантійний талон (за наявності);
- надати фото або опис несправності.
Розгляд гарантійного звернення здійснюється у строки, передбачені чинним законодавством України.
Ви можете повернути або обміняти товар відповідно до Закону України «Про захист прав споживачів» протягом 14 календарних днів з моменту отримання замовлення.
Для оформлення повернення товар повинен:
- не мати слідів використання;
- зберігати товарний вигляд та споживчі властивості;
- бути у повній комплектації;
- містити оригінальне пакування, ярлики та документи.
Повернення коштів здійснюється після перевірки товару продавцем протягом 3–7 робочих днів тим самим способом, яким була проведена оплата, якщо інше не погоджено сторонами.
Вартість доставки при поверненні:
- у разі повернення товару належної якості оплачується покупцем;
- у разі отримання бракованого або помилково відправленого товару — за рахунок продавця.
Для оформлення повернення зверніться через особистий кабінет маркетплейсу або безпосередньо з продавцем цього товару, вказавши номер замовлення та причину повернення.
Товари, які входять до переліку таких, що не підлягають поверненню згідно із законодавством України, поверненню та обміну не підлягають.
Характеристики 560mkf - 450v HE 35*50 SAMWHA, 105°C конденсатор електролітичний
| Виробник | Samwha |
| Максимальна робоча температура | 105 град. |
| Висота | 50 мм |
| Діаметр | 35 мм |
| Тип корпусу | Металофольгірований |
| Номінальна робоча напруга | 450 В |
| Тип ємності | Постійна |
| Ємність конденсатору | 560 мкФ |
| Тип конденсатора | Високовольтний |
| Тип діелектрика | Електроліт |
Читати повністю
Сховати
Опис 560mkf - 450v HE 35*50 SAMWHA, 105°C конденсатор електролітичний
560mkf ― 450v HE 35*50 SAMWHA, 105°C
Серія HE ― алюмінієві електролітичні конденсатори з жорсткими висновками, 105°C
| Серія HE ― електролітичні конденсатори загального застосування з жорсткими висновками, 105°C. Виробник SAMWHA. широкий діапазон робочої температури -40(-25)~+105°C включені вироби висотою 20 мм, з низьким профілем (діапазон напруг 160~500V) |
Конденсатори серія HE
| Температурний діапазон | WV≤ 400: -40~+105oC, WV =450: -25~+105oC | ||||||
| Струм витоку (макс.) | I=3√CV (мка) (після 5 хвилин) | ||||||
| Допустиме відхилення ємності | ±20% при 120Гц, 20оС | ||||||
| Діелектричні втрати (tanδ) при 120Гц, 20оС (макс) | При ємності >1000мкФ: tan δ збільшується на 0,01 на кожні 1000мкФ | ||||||
| WV | 6.3, 10 | 16 | 25, 35 | 50, 63 | 80, 100 | 160~400 | 450 |
| Tan δ | 0.50 | 0.40 | 0.35 | 0.25 | 0.20 | 0.15 | 0.20 |
| Зміна параметрів після 2000 год роботи при номінальній напрузі і 105оС | Струм витоку | початкове значення, або менше | |||||
| Зміна ємності | в межах +-20% від початкового значення | ||||||
| Tan δ | менш ніж 200% від початкового значення | ||||||
| Термін служби конденсатора залежно від температури | Температура | час роботи | при 24 год експлуатації | при 8 год експлуатації | |||
| при 50оС | 60,000 годин | 7 років | 20 років | ||||
| при 30оС | 200,000 годин | 30 років | 86 років |
Габаритні розміри і максимальний струм пульсації
| μф\ мВ | 16 | 25 | 35 | 50 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 4700 | 22x25 1.73 | 22x35 2.14 | 25.4x25 2.09 | 22x45 2.81 | 25.4x40 2.93 | 30x30 2.87 | ||||
| 10 000 | 22x30 2.48 | 25.4x25 2.56 | 22x40 2.77 | 25.4x35 2.88 | 25.4x45 3.43 | 30x35 3.38 | 30x50 4.42 | 35x40 4.37 | ||
| 15 000 | 22x40 3.17 | 25.4x35 3.29 | 30x30 3.38 | 25.4x45 3.62 | 30x35 3.57 | 35x30 3.65 | 30x45 4.19 | 35x35 4.12 | 35x50 5.24 | 40x40 5.13 |
| 22 000 | 25.4x45 4.03 | 30x35 3.98 | 30x45 4.36 | 35x35 4.28 | 35x45 4.95 | 40x40 5.04 | 40x50 5.98 | |||
| 33 000 | 30x45 4.79 | 35x35 4.71 | ← розмір корпусу D x L (mm) ← струм пульсації (A rms) при 105оС, 120Гц (*реальні зміни струму пульсації див. таблицю нижче) |
| μф\ мВ | 63 | 80 | 100 | |||||
|---|---|---|---|---|---|---|---|---|
| 1500 | 22x30 1.50 | 25.4x25 1.54 | 22x35 1.98 | 25.4x30 2.05 | 22x45 2.18 | 25.4x40 2.28 | 30x30 2.23 | |
| 2200 | 22x35 1.86 | 25.4x30 1.92 | 22x45 2.51 | 25.4x35 2.49 | 30x30 2.56 | 25.4x50 2.85 | 30x40 2.83 | 35x30 2.76 |
| 3300 | 22x50 2.53 | 25.4x40 2.53 | 30x30 2.48 | 25.4x50 3.33 | 30x40 3.30 | 35x30 3.23 | 30x50 3.59 | 35x40 3.55 |
| 4700 | 25.4x40 3.20 | 30x40 3.17 | 35x30 3.10 | 30x50 4.10 | 35x40 4.06 | 35x50 4.40 | 40x40 4.31 | |
| 6800 | 30x50 3.92 | 35x40 3.88 | 35x50 4.90 | 40x40 4.80 | 40x50 5.18 | |||
| 10000 | 35x50 4.74 | 40x40 4.64 |
| μф\ мВ | 160 | 200 | 250 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 150 | 22x20 0.63 | 22x25 0.68 | 25.4x20 0.69 | |||||||||
| 220 | 22x20 0.76 | 22x25 0.82 | 25.4x20 0.84 | 22x30 0.88 | 25.4x25 0.90 | 30x20 0.92 | ||||||
| 330 | 22x25 1.01 | 25.4x25 1.10 | 30x20 1.13 | 22x30 1.07 | 25.4x25 1.11 | 30x20 1.13 | 22x40 1.20 | 25.4x30 1.18 | 30x25 1.21 | 35x20 1.23 | ||
| 470 | 22x35 1.36 | 25.4x25 1.32 | 30x25 1.44 | 35x20 1.47 | 22x40 1.43 | 25.4x35 1.40 | 30x25 1.44 | 35x25 1.56 | 22x50 1.56 | 25.4x40 1.56 | 30x30 1.53 | 35x25 1.56 |
| 1000 | 25.4x45 2.38 | 30x35 2.35 | 35x30 2.41 | 30x45 2.57 | 35x35 2.53 | 35x45 2.76 | 40x40 2.81 | |||||
| 1500 | 35x40 3.00 | 40x40 3.19 | 35x45 3.13 | 40x50 3.44 | 40x60 3.68 |
| μф\ мВ | 350 | 400 | 450 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 68 | 22x20 0.41 | 22x25 0.44 | 25.4x20 0.45 | 22x30 0.34 | 25.4x25 0.35 | 30x20 0.36 | ||||||
| 82 | 22x25 0.48 | 25.4x20 0.49 | 22x30 0.51 | 25.4x25 0.53 | 30x20 0.54 | 22x35 0.40 | 25.4x30 0.41 | 30x20 0.40 | ||||
| 100 | 22x25 0.53 | 25.4x25 0.59 | 30x20 0.60 | 22x35 0.60 | 25.4x30 0.62 | 30x20 0.60 | 22x40 0.47 | 25.4x30 0.46 | 30x25 0.47 | 35x20 0.48 | ||
| 120 | 22x30 0.62 | 25.4x25 0.64 | 30x20 0.65 | 22x40 0.69 | 25.4x30 0.68 | 30x25 0.70 | 35x20 0.71 | 22x45 0.53 | 25.4x35 0.53 | 30x30 0.55 | 35x25 0.56 | |
| 150 | 22x40 0.78 | 25.4x30 0.76 | 30x25 0.78 | 35x20 0.80 | 22x45 0.81 | 25.4x35 0.81 | 30x30 0.83 | 35x20 0.80 | 22x50 0.62 | 25.4x40 0.62 | 30x30 0.61 | 35x25 0.62 |
| 180 | 22x45 0.89 | 25.4x35 0.88 | 30x30 0.91 | 35x20 0.87 | 22x50 0.93 | 25.4x40 0.93 | 30x30 0.91 | 35x25 0.93 | 25.4x45 0.71 | 30x35 0.70 | 35x30 0.78 | |
| 220 | 22x50 1.03 | 25.4x40 1.03 | 30x30 1.00 | 35x25 1.03 | 25.4x45 1.07 | 30x35 1.06 | 35x30 1.08 | 25.4x50 0.82 | 30x40 0.82 | 35x30 0.80 | ||
| 330 | 30x40 1.36 | 35x35 1.40 | 30x45 1.42 | 35x35 1.40 | 30x50 1.09 | 35x40 1.08 | ||||||
| 470 | 35x45 1.82 | 35x45 1.82 | 40x40 1.85 | 35x50 1.39 | 40x40 1.36 | |||||||
| 560 | 35x50 2.06 | 40x40 2.02 | 35x50 2.06 | 40x50 2.18 | 40x50 1.61 | |||||||
| 680 | 40x50 2.40 | 40x60 2.57 |
| Збільшення максимально допустимого струму пульсації в залежності від температури | Збільшення максимально допустимого струму пульсації в залежності від частоти | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| температура ОС | 40 | 60 | 70 | 85 | 105 | при 315В ~ | 50Гц | 120Гц | 300Гц | 1кГц | 10кГц~ |
| множник | 2.4 | 2.35 | 2.17 | 1.67 | 1.0 | множник | 0.88 | 1 | 1.15 | 1.20 | 1.40 |
