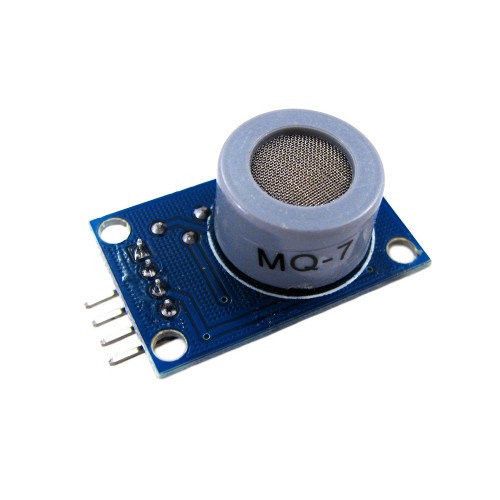

Датчик CO, угарного газа, MQ7, модуль Arduino

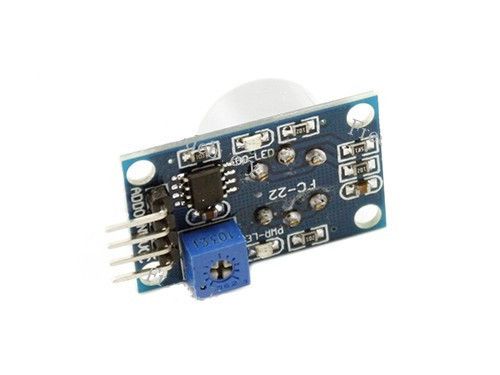

Датчик угарного газа MQ7 предназначен для непрерывного контроля CO в окружающем воздухе домашних или промышленных помещений, может быть помещен на портативный детектор. Датчик нормирован для детектирования угарного газа, но он также имеет неплохую чувствительность к природному газу, бытовому газу и различным сжиженным попутным нефтяным газам (пропан, пропилен, изобутан, изобутилен, н-бутан и бутилен). Для использования датчика, сначала, нужно собрать на его основе макет (подключить питание, подключить к контроллеру, поместить датчик в среду измерения). Потом нужно записать на контроллер специальную программу, которая позволяет работать с датчиком. После этого можно начинать работу. Управление датчиком осуществляется или от Arduino контроллера, или от другого управляющего микропроцессорного устройства с помощью специальных программ. На плате расположен переменный резистор, который используется для настройки порога срабатывания датчика. на плате датчика есть светодиод PWR-LED он горит, когда на датчик подается питание. на плате датчика есть светодиод DO-LED он горит, когда на цифровом выходе есть сигнал высокого уровня. Датчик угарного газа MQ7 имеет один разъем для подключения к питанию и микроконтроллеру. Штыревой интерфейс имеет 4 вывода. Обозначение выводов GND (общий контакт), DO (цифровой (логический) выход), AO (аналоговый выход), VCC (вывод питания). Питание датчика осуществляется или от Arduino контроллера, или от другого управляющего микропроцессорного устройства, или внешнего источника питания (блока питания, батареи). Напряжение питания датчика 5 В, потребляемый ток 150 мА.

Характеристики:

датчик угарного газа (CO) типа MQ7, возможность регулировки порога срабатывания (с помощью переменного резистора). возможность измерения концентрации других газов. цифровой (логический) и аналоговый выходы. диапазон чувствительности: 10 &ndash. 10000 ppm. напряжение контура: меньше 10В постоянного тока. напряжение нагревателя: 1,5 &ndash. 5В. время накала нагревателя: 60 &ndash. 90 сек. сопротивление нагревателя: 31 Ом. мощность нагревателя: 350 мВт. сопротивление датчика: 2 &ndash. 20 кОм. время отклика: меньше 150 с. время восстановления: меньше 150 с. стандартные рабочие условия: температура: -10 ~ +50&deg.C, влажность: ?95%RH, концентрация кислорода: 21% (стандартные условия). габариты модуля: 40,0 х 22,2 х 17,2 мм. вес модуля: 5 г.
