30 ₴

Драйвер двигателя на ULN2003

продано - 0 шт.
0 шт.

В наявності

Код:003340545

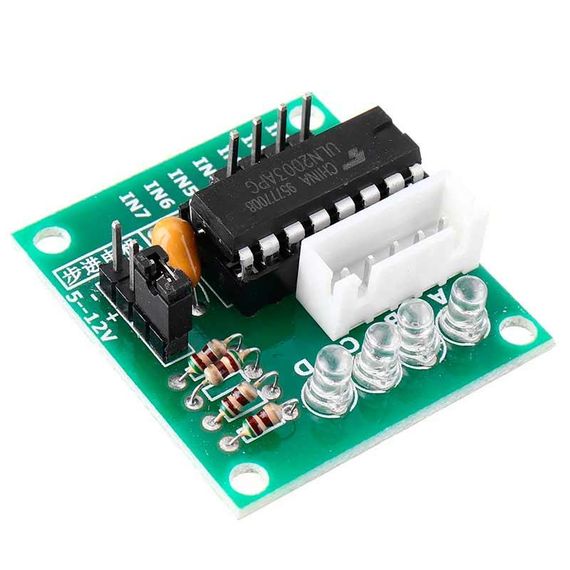

Опис Драйвер двигателя на ULN2003

Модуль на микросхеме ULN2003 предназначен для подключения униполярного шагового двигателя. Кроме того, модуль может быть использован как четырехканальный коммутатор низковольных реле, ламп, светодиодов и прочих нагрузок с током потребления до 500 мА.

Микросхема ULN2003 - это сборка транзсторов Дарлингтона с выходными ключами повышенной мощности, имеющая на выходах защитные диоды, которые предназначены для защиты управляющих электрических цепей от обратного выброса напряжения от индуктивной нагрузки.

Каждый канал (пара Дарлингтона) в ULN2003 рассчитан на нагрузку 500 мА и выдерживает максимальный ток до 600 мА.

Плата имеет 4 светодиода, отображающие состояние каждого из выходов А-D. При необходимости светодиоды можно отключить, убрав перемычку с платы.

Характеристики:

Максимальный ток (на канал): 500мА (600 кратковременно)

Напряжение питания: 5-12В

Схема подключения шагового двигателя:
