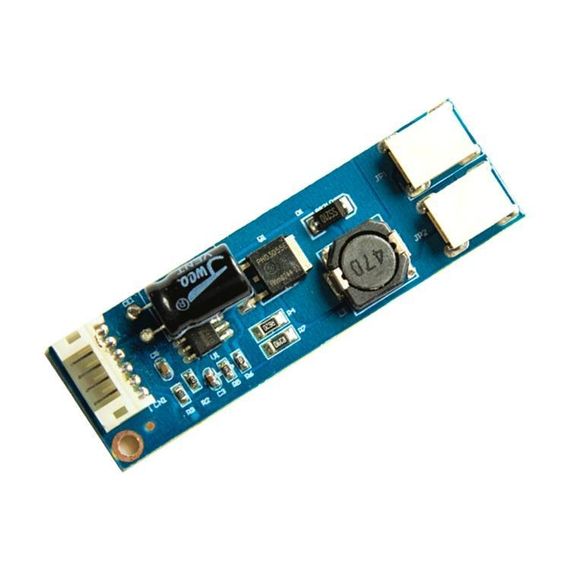

Gold-09E – Універсальний інвертор LED драйвер для телевізорів і моніторів 15-24"

Артикул: ART-15431

Gold-09E — це універсальна плата LED підсвітки з функцією підвищення напруги та стабілізації струму, призначена для модернізації LCD-дисплеїв в LED. Підходить для екранів розміром від 15 до 24 дюймів. Має регульовану яскравість через ADJ-контакт та підтримку одно- і двоканального підключення LED-планок.

• Подвійний вихід для LED-планок: плата має компактний інтерфейс підключення для одно- або двоканального режиму. Можна використовувати одну або дві LED-планки незалежно.
• Підтримка димування: можливість змінювати яскравість підсвітки відповідно до сигналу від головної плати або регулятора.
• Універсальність: підходить для більшості LED-матриць у діапазоні 15–24 дюйми.

Характеристики:

• Тип плати: LED підвищувальна плата з регулюванням яскравості
• Призначення: переобладнання LCD-підсвітки на LED
• Сумісні розміри дисплеїв: 15" – 24"
• Вхідна напруга: 10V – 30V
• Вихідна напруга: 9.6V

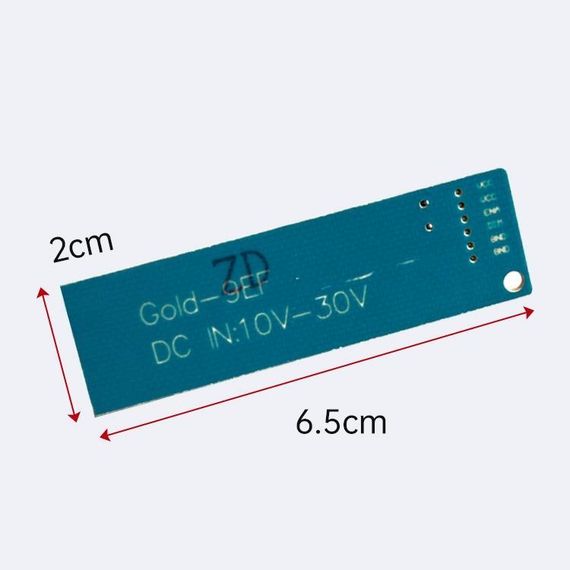

• Розміри плати: 7 см × 2 см
• Додатково: в комплекті електронний з’єднувальний кабель

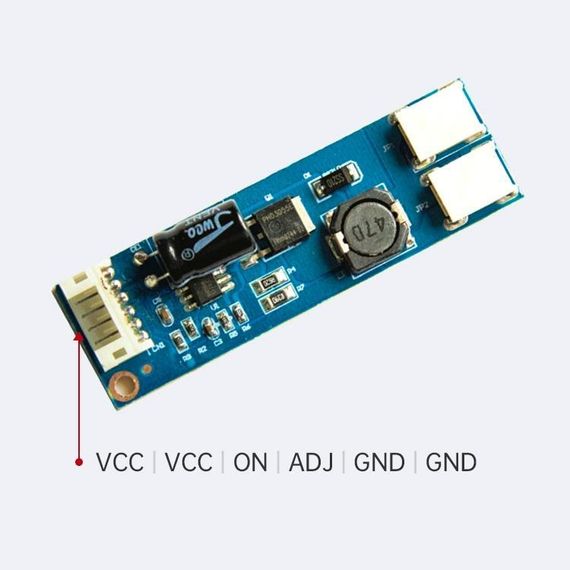

• VCC, VCC – Вхід живлення (+). Сюди подається стабільна напруга живлення (наприклад, 12V або 24V). Подвійний контакт дозволяє зручно підключити кабелі або забезпечити стабільну роботу при більшому струмі.
• ON – Контакт увімкнення плати. Для активації подається логічний сигнал +3.3V або +5V. Без цього сигналу плата не працює.
• ADJ – Контакт регулювання яскравості. Підтримує аналоговий або ШІМ (PWM) сигнал. Забезпечує плавне затемнення або яскравість підсвітки.
• GND, GND – Загальна «земля» (–). Заземлення для живлення та сигналів. Подвійне підключення для зручності монтажу.

Комплектація:

• 1× LED плата Gold-09E
• 1× Кабель живлення/сигналів
