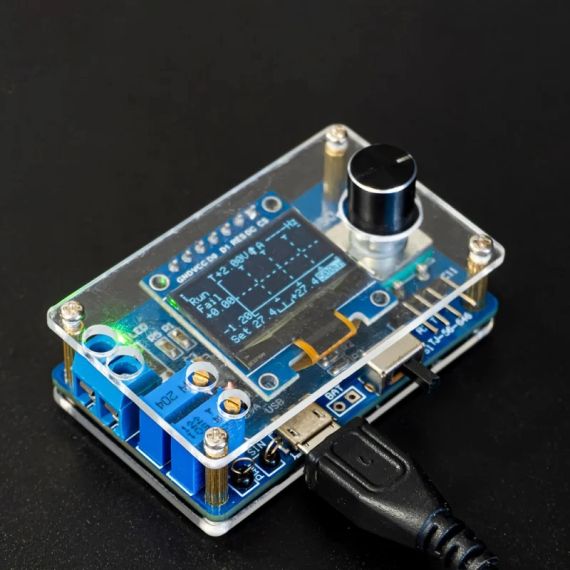

Конструктор мини DOS LCD Осциллограф Комплект STC8K8A собери сам DIY KIT

Это простой осциллограф, созданный на основе микроконтроллера STC8A8K. Он требует небольшого количества компонентов и прост в сборке. Его функции позволяют выполнять простые измерения. Цель этого набора - построить базовую модель осциллографа на максимально простых принципах и с минимальным количеством аппаратных средств. Исходный код легко понять, и он также очень подходит для заинтересованных энтузиастов электроники, чтобы учиться и исследовать во время использования продукта.

Параметры продукта:

Название продукта: MNi-DSO комплект микроконтроллерного осциллографа

Модель продукта: TJ-56-646

Размер печатной платы: 57 * 34 мм

Рабочее напряжение: 4-5 В

Одночиповый компьютер: STC8A8K64S4A12

Дисплей: 0,96 дюйма OLED экран -7P, разрешение 128 * 64

Количество каналов: один канал

Секундомер: 500мс, 200мс, 100мс, 50мс, 20мс, 10мс, 5мс, 2мс, 1мс, 500ус, 200ус, 100ус (100ус доступен только в режиме автоматического триггера)

Диапазон напряжения: 0-30V

Уровень дискретизации: 10 кГц@100us /Div

Уровень триггера: Уровень напряжения триггера

Наклон триггера: ↑ - триггер по нарастающему фронту, ↓ - триггер по спадающему фронту

Режим триггера: A-автоматический режим, N-нормальный режим, S-одиночный режим.
