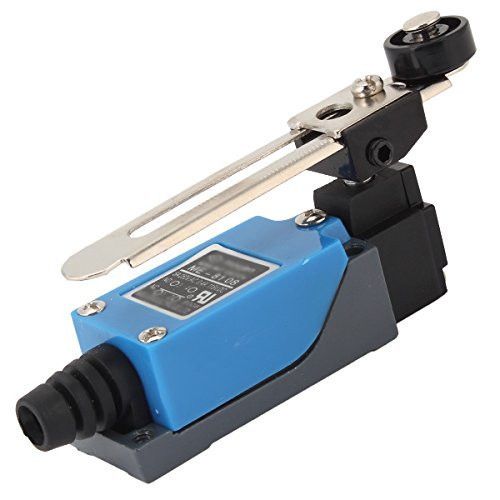

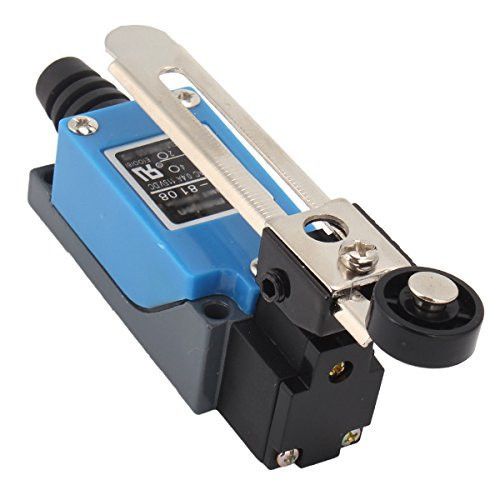

Концевой выключатель путевой ME-8108 115/250В

Концевой выключатель путевой ME-8108 115/250В

Концевой выключатель путевой ME-8108 115250В используется для коммутации различных электрических цепей в приборах и устройствах. ME-8108 может коммутировать цепи переменного тока с напряжением 230В и током 5А или цепи постоянного тока с напряжением 115В и током 0,4А. Коммутация производится путем воздействия управляющего упора на рычажной привод с роликом.Для использования выключателя ME &ndash. 8108 нужно сначала произвести монтаж. Выключатель герметичен, потому может быть установлен в агрессивной среде с пылью, влажностью, вибрацией и т.п. Степень защиты выключателя IP65. ME &ndash. 8108 имеет четыре монтажных отверстия диаметром 4 мм.Потом нужно отрегулировать длину рычажного привода с роликом. Длину рычажного привода можно отрегулировать, открутив удерживающий шуруп. Длина может варьироваться от 10 до 80 мм.Потом к рычажному приводу нужно смонтировать управляющий упор с силой воздействия 21 &ndash. 340 грамм. При этом нужно учитывать, что рычажной привод двунаправленный и имеет максимальный угол поворота 90&deg., а размеры ролика 18 х 7 см (диаметр х высота). После этого к выключателю ME &ndash. 8108 нужно подключить проводники коммутируемых устройств. Для этого нужно снять защитный кожух. Защитный кожух держится на трех шурупах. Затем нужно продеть проводники в резиновою гофру защитного кожуха и подключить к клеммам. Нужно учитывать, что клеммы, обозначенные 3 и 4, находятся в нормально открытом (NO) состоянии, а клеммы обозначенные 1 и 2 в нормально закрытом (NC).

Характеристики:

&ndash. производитель: moujen.&ndash. модель: ME &ndash. 8108.&ndash. степень защиты выключателя: IP65.&ndash. коммутируемое напряжение переменного тока: 230В.&ndash. максимальный ток переменного тока: 5А.&ndash. коммутируемое напряжение постоянного тока: 115В.&ndash. максимальный ток постоянного тока: 0,4А.&ndash. рабочая сила воздействия: 21 &ndash. 340 грамм.&ndash. длина рычажного привода: 10 &ndash. 80 мм.&ndash. размеры ролика (Д х В): 18 х 7 см.&ndash. быстродействие: 0,5 мм &ndash. 50 см/с.&ndash. рабочая частота срабатывания механическая: 120 раз/мин.&ndash. рабочая частота срабатывания электрическая: 30 раз/мин.&ndash. контактное сопротивление: менее 25 мОм.&ndash. сопротивление изоляции: более 100 МОм (при 500В DC).&ndash. предельное напряжение: 1000В переменного тока 50/60Гц в течение 1 мин.&ndash. вибростойкость: 10 &ndash. 55Hz, двойной амплитудой 1,5 мм.&ndash. механическая стойкость: 1000 м/с (около 100 G).&ndash. устойчивость к ложным срабатываниям: 300 м/с (около 30 G).&ndash. рабочая температура: от &ndash. 5 до + 65&deg.C.&ndash. срок службы механический: более 10000000 срабатываний.&ndash. размеры: 125 x 5 x 28 мм.&ndash. вес: 90 г.
