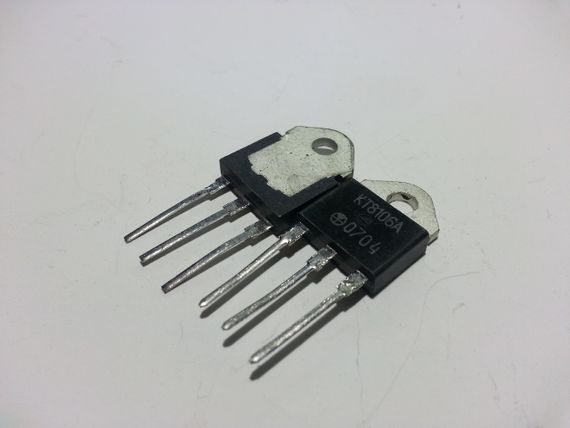

КТ8106А транзистор PNP (30А 90В) 125W (ТО-218)
В наявності
Код:000935917
Відділення Meest ПОШТАЗа тарифами
Відділення УкрпоштиЗа тарифами
Самовивіз із магазинуКиїв, ушинського 4
Кур'єр Нової ПоштиЗа тарифами
Відділення Нової ПоштиЗа тарифами
Оплата на картку продавця
Рахунок-фактура для юридичних осіб
Оплата при отриманні товару
Рахунок-фактура для фізичних осібНа товари, представлені на маркетплейсі, поширюється гарантія відповідно до умов виробника або продавця та чинного законодавства України.
Гарантійний термін вказується в описі товару, гарантійному талоні або супровідних документах. Протягом гарантійного періоду покупець має право на:
- безкоштовне усунення недоліків товару;
- обмін товару неналежної якості;
- повернення коштів у випадках, передбачених законодавством.
Гарантія не поширюється на:
- механічні пошкодження;
- пошкодження внаслідок неправильного використання або зберігання;
- природний знос товару;
- несправності, спричинені стороннім втручанням або самостійним ремонтом.
Для звернення за гарантійним обслуговуванням необхідно:
- надати номер замовлення;
- зберегти гарантійний талон (за наявності);
- надати фото або опис несправності.
Розгляд гарантійного звернення здійснюється у строки, передбачені чинним законодавством України.
Ви можете повернути або обміняти товар відповідно до Закону України «Про захист прав споживачів» протягом 14 календарних днів з моменту отримання замовлення.
Для оформлення повернення товар повинен:
- не мати слідів використання;
- зберігати товарний вигляд та споживчі властивості;
- бути у повній комплектації;
- містити оригінальне пакування, ярлики та документи.
Повернення коштів здійснюється після перевірки товару продавцем протягом 3–7 робочих днів тим самим способом, яким була проведена оплата, якщо інше не погоджено сторонами.
Вартість доставки при поверненні:
- у разі повернення товару належної якості оплачується покупцем;
- у разі отримання бракованого або помилково відправленого товару — за рахунок продавця.
Для оформлення повернення зверніться через особистий кабінет маркетплейсу або безпосередньо з продавцем цього товару, вказавши номер замовлення та причину повернення.
Товари, які входять до переліку таких, що не підлягають поверненню згідно із законодавством України, поверненню та обміну не підлягають.
Характеристики КТ8106А транзистор PNP (30А 90В) 125W (ТО-218)
| Виробник | ЗАО Кремний Маркетинг г. Брянск |
| Матеріал корпусу | Пластик |
| Тип монтажу | На плату |
| Тип транзистора | Біполярний |
| Тип біполярного транзистора | P-N-P |
| Максимально допустима напруга колектор-база | 90 В |
| Максимально допустима напруга колектор-емітер | 80 В |
| Максимально допустимий струм колектора | 30 А |
| Техническое описание | скачать PDF в спецификации |
| NPN | POWER TRANSISTOR |
Опис КТ8106А транзистор PNP (30А 90В) 125W (ТО-218)
КТ8106А (аналог BUX97)
Транзисторы КТ8106А кремниевые эпитаксиально-планарные структуры p-n-p составные усилительные. Предназначены для применения в усилителях мощности и переключающих устройствах. Выпускаются в пластмассовом корпусе с жесткими выводами. Тип прибора указывается на корпусе. Масса транзистора не более 10 г. Тип корпуса: КТ-43 (ТО-218). Технические условия: АДБК.432150.155 ТУ.
Технические характеристики транзисторов КТ8106А, КТ8106Б:
| Тип транзистора | Структура | Предельные значения параметров при Тп=25°С | Значения параметров при Тп=25°С | TП max | Т max | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IК max | IК. И. max | UКЭR max | UКБ0 max | UЭБ0 max | РК. Т. max | h21Э | UКЭ нас. | IКБО | IЭБО | IКЭR | f гp. | СК | СЭ | ||||
| А | А | В | В | В | Вт | В | мА | мА | мА | МГц | пФ | пФ | °С | °С | |||
| КТ8106А | p-n-p | 20 | 30 | 90 | 90 | 5 | 125 | 750...18000 | <2 | - | - | - | >4 | - | - | 150 | -60...+100 |
| КТ8106Б | p-n-p | 20 | 30 | 60 | 60 | 5 | 125 | 750...18000 | <2 | - | - | - | >4 | - | - | 150 | -60...+100 |
Условные обозначения электрических параметров транзисторов: • IК max - максимально допустимый постоянный ток коллектора транзистора. • IК. И. max - максимально допустимый импульсный ток коллектора транзистора. • UКЭR max - максимальное напряжение между коллектором и эмиттером при заданном токе коллектора и сопротивлении в цепи база-эмиттер. • UКЭ0 max - максимальное напряжение между коллектором и эмиттером транзистора при заданном токе коллектора и токе базы, равным нулю. • UКБ0 max - максимальное напряжение коллектор-база при заданном токе коллектора и токе эмиттера, равным нулю. • UЭБ0 max - максимально допустимое постоянное напряжение эмиттер-база при токе коллектора, равном нулю. • РК max - максимально допустимая постоянная мощность, рассеивающаяся на коллекторе транзистора. • РК. Т. max - максимально допустимая постоянная мощность, рассеивающаяся на коллекторе транзистора с теплоотводом. • h21Э - статический коэффициент передачи тока биполярного транзистора. • UКЭ нас. - напряжение насыщения между коллектором и эмиттером транзистора. • IКБО- обратный ток коллектора. Ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера. • IЭБО- обратный ток эмиттера. Ток через эмиттерный переход при заданном обратном напряжении эмиттер-база и разомкнутом выводе коллектора. • IКЭR - обратный ток коллектор-эмиттер при заданном обратном напряжении коллектор-эмиттер и сопротивлении в цепи база-эмиттер. • f гр - граничная частота коэффициента передачи тока. • СК - емкость коллекторного перехода. • СЭ - емкость коллекторного перехода. • ТП max - максимально допустимая температура перехода. • Т max - максимально допустимая температура окружающей среды.
