КТ848А транзистор кремнієвий NPN (15А 400В) 35W

КТ848А транзистор NPN (15А 400В) 35W

Транзистори складані біполярні перемикачні КТ834А, КТ848А, КТ890А і КТ890А1 призначені для використання як вихідні ключі електронних комутаторів систем запалювання автомобілів, а також у схемах керування електроприводом.

Структура умовного позначення

КТ8ХА(1): КТ — транзистор кремнієвий біполярний; 8 — позначення призначення транзизора (велика потужність з гранічною частотою від 3 до 30 МГц); Х-порядковий номер розробки (34; 48; 90); А - класифікаційна група за параметрами; 1 — конструктивне виготовлення (тип корпусу КТ-43А-2).

Умови експлуатації

Умови експлуатації транзистора КТ834А відповідно до вимог аАО.336.471 ТУ-95, транзизора КТ848А — аАО.336.539 ТУ-95, транзисторів КТ890А та КТ890А1 — АДБК.432.148. 010 ТУ-94. Температура довкілля від мінус 60 до 100 °C (КТ834А) і до 125 °C (КТ848А, КТ890А та КТ890А1). Температура корпусу транзисторів від мінус 45 до 100 °C (КТ834А) і до 125 °C (КТ848A, КТ890А та КТ890А1). аАО.336.471 ТУ-95;аАО.336.539 ТУ-95;АДБК.432.148.010 ТУ-94

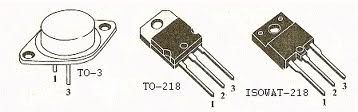

КТ848А Транзистори КТ848А кремнієві меза-планарні структури n-p-n перемикачні. Призначені для застосування в електронних схемах запалювання автомобільної радіоелектронної апаратури. Випускаються в металевому корпусі зі скляними ізоляторами та жорсткими виведеннями. Маркування нанесене цифро-букваним кодом на корпусі транзизора. Тип корпусу: КТ-9 (TO-3). Маса транзизора не більш ніж 20,0 г. Кліматичне виготовлення: «УХЛ», категорія розміщення «3.1», «5.1». Категорія якості: «ОТК». Технічні умови: - приймання «1» — АА0.336.539ТУ. Імпортний аналог:, BU608, BUX37, 2SD641, SK3995. Основні технічні характеристики транзизора КТ848А: • Структура транзизора: n-p-n; • Рк т max — Постійна розсіювана потужність колектора з тепловідведенням: 35 Вт; • fГ — Гранична частота коефіцієнта передавання струму транзизора для схеми із загальним імітером: не менш ніж 3 МГц; • Uебо max — Максимальна напруга емітер-база за заданого зворотного струму імітера та розімкнутого кола колектора: 15 В; • Iк max — Максимально допустимий постійний струм колектора: 15 А; • Iкер — зворотний струм колектор-емітер за заданих зворотної напруги колектор-емітер і опору в ланцюгу база-емітер: 3 мА (400 В); • h21е — Статичний коефіцієнт передавання струму транзизора для схем із загальним емітером: понад 20; • Rке нас - Опір насичення між колектором та емітером: не більш ніж 0,2 Ом

Технічні характеристики транзисторів 2Т848А, КТ848А:

Усоловні позначення електричних параметрів транзисторів: • IК max — максимально допустимий постійний струм колектора транзизора. • IК. И. max — максимально допустимий імпульсний струм колектора транзистора. • UКЭR max — максимальна напруга між колектором і емітером за заданого струму колектора та опору в ланцюгу база-емітер. • UКЭ0 max — максимальна напруга між колектором і емітером транзизора за заданого струму колектора та струму бази, рівним нулю. • UКБ0 max — максимальна напруга колектор-база за заданого струму колектора та струму еміттера, що дорівнює нулю. • UЭБ0 max — максимально допустима постійна напруга емітер-база під час струму колектора, рівною нулю. • РК max — максимально допустима постійна потужність, що розсіюється на колекторі транзистори. • РК. Т. max — максимально допустима постійна потужність, що розсіюється на колекторі транзистори з тепловідведенням. • h21Э — статичний коефіцієнт передавання струму біполярного транзистора. • UКЭ нас. — напруга насичення між колектором і емітером транзизора. • IКБО- зворотний струм колектора. Струм через колекторний перехід у разі заданої зворотної напруги колектор-база та розімкнутого виведення імітера. • IЭБО- зворотний струм еміттера. Струм через евіттерний перехід у разі заданої зворотної напруги емітер-база та розімкнутого виведення колектора. • IКЭR — зворотний струм колектор-емітер за заданої зворотної напруги колектор-емітер і опору в ланцюгу база-емітер. • f гр — гранічна частота коефіцієнта передавання струму. • СК - ємність колекторного переходу. • СЭ - ємність колекторного переходу. • ТП max - максимально допустима температура переходу. • Т max — максимально допустима температура довкілля.
