MAN TGS / TGX. Посібник з ремонту й експлуатації. Книга

MAN TGX / MAN TGS. Моделі з 2006 г. Посібник з експлуатації, ремонту та технічному обслуговуванню Справжня книга є посібником з технічного обслуговування та ремонту автомобілів MAN TGX / MAN TGS Моделі з 2006 року. Дизельні двигуни: D20 D26 D30 Посібник призначений для працівників центрів і станцій технічного обслуговування та ремонтних майстерень, а також для технічно підготовлених автомобілістів. Видавництво Атласи автомобілів М'яка обкладинка, 1136 стор. (2 томи).

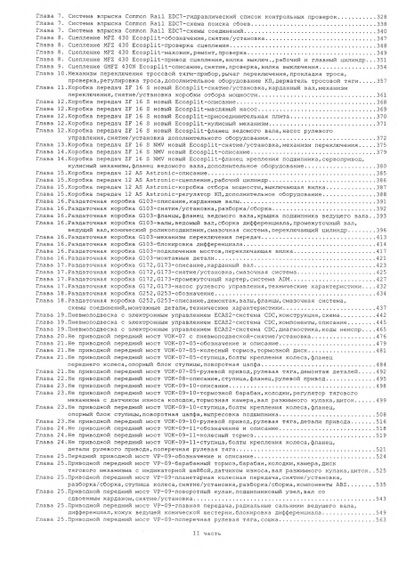

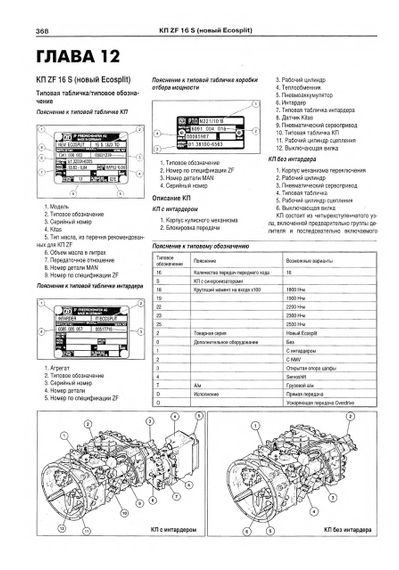

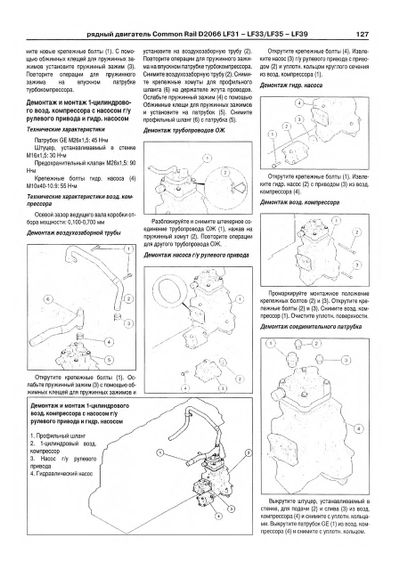

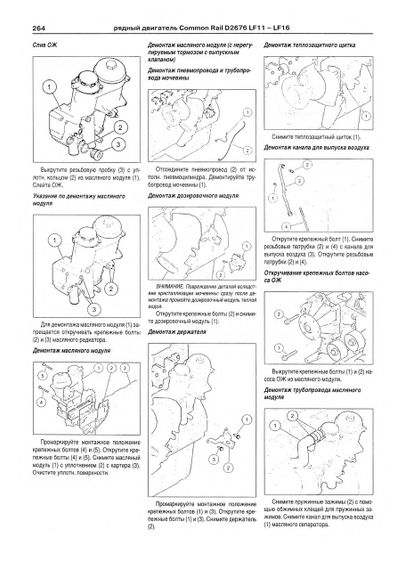

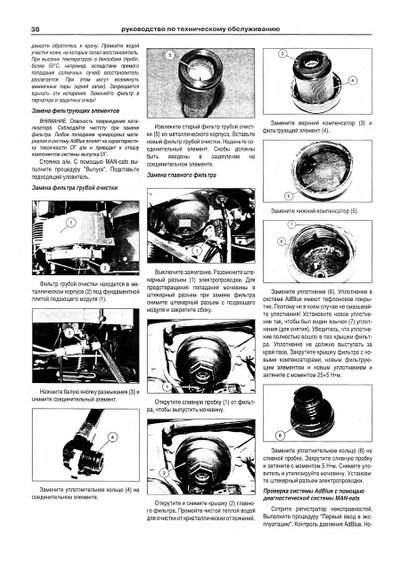

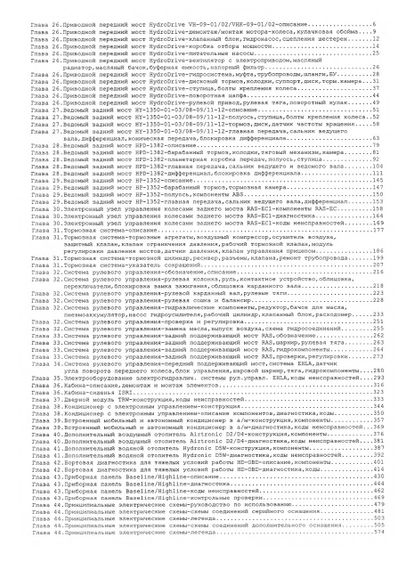

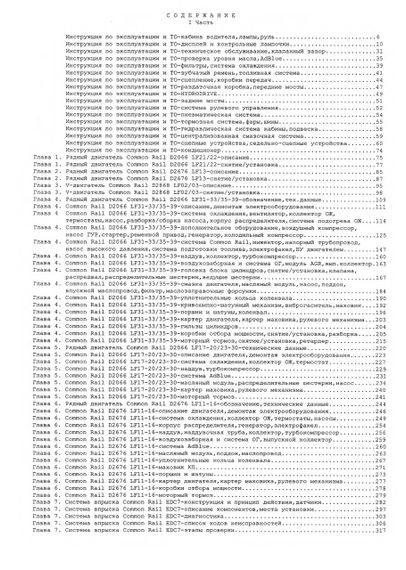

Вміст книги: Інструкція з експлуатації та ТО -кабіна водія, лампи, кермо б -дисплей і контрольні лампочки 1 -технічне обслуговування, клапанний проміжок 31 -перевірка рівня оливи, AdBlue 35 -фільтри, система охолодження 39 -зубчастий ремінь, паливна система 41 -зчеплення, коробки передач 44 -роздаткова коробка, передні мости 47 -HYDRODRIVE 49 -задні мости 51 -система кермового керування 52 -пневматична система 54 -тормозна система, фари, шини 55 -гідравлічна система кабіни, підвіска 58 -централізована мастильна система 59 -зціпні пристрої, седально-зчепні пристрої 60 -кондиціонер 7 4 Глава 1. Рядний двигун Common Rail D2066 LF21/22 -описание 75 -зняття/встановлення 77 Глава 2. Рядний двигун Common Rail D2676 LF13 -описание 85 -зняття/встановлення 87 Глава 3. V-двигун Common Rail D2868 LF02/03 -описание 95 -зняття/встановлення 98 Глава 4. Рядний двигун Common Rail D2066 LF31-33/35-39 -позначення, тих дані 109 -опис, демонтаж електрообладнання 111 -система охолодження, вентилятор, колектор ОЖ, термостати, насос, розбирання/збирання насоса, корпус розподільника, система підігрівання ОЖ 114 -додаткове обладнання, повітряний компресор, насос ГУР, стартер, ремінний привод, генератор, холодильний компресор 125 -система Common Rail, інжектор, напірний трубопровід, насос високого тиску, система підготовки палива, електрофакел, БУ-рухів 147 -наддув, колектор, турбокомпресор 160 -воскобозабірна та система ОГ, модуль GR, вип.колектор.163 -головка блока циліндрів, зняття/встановлення, клапана, розподільні шестерні, які ведуть шестерні 167 -змазування двигуна, оливний модуль, насос, піддон, впускний оливопровід, фільтр, оливозаправні форсунки 184 -ущільнювальні кільця колінвала 190 -кривошипно-шатунний механізм, віброгасник, маховик 192 -поршні та шатуни, колінвал 196 -картер двигуна, картер маховика, кермового механізму 203 -гільзи циліндрів 204 -коробки відбору потужності, зняття/встановлення, розбирання 205 -моторне гальмо, зняття/встановлення, ретардер 215 Глава 5. Рядний двигун Common Rail D2066 LF17-20/23-30 -технічні дані 220 -опис двигуна, демонтаж електрообладнання 223 -система охолодження, колектор ОЖ, термостат 227 -наддув, турбокомпресор 229 -система AdBlue 231 -оливний модуль, розподільні шестерні, насос 234 -картер маховика, кермового механізму 240 -моторне гальмо 241 Глава 6. Рядний двигун Common Rail D2676 LF11-16 -позначення, технічні дані 244 -опис двигуна, демонтаж електрообладнання 246 -система охолодження, колектор Ж, термостати, насоси 249 -корпус розподілювача, генератор, електрофакел 254 -наддув, наддувна труба, колектор, турбокомпресор 256 -повітрянозабірна та система ОГ, випускний колектор 259 -система AdBlue 260 -оливний модуль, піддон, оливопровід 263 -ущільнювальні кільця оленвала 267 -маховик КП 271 -поршні та шатуни 273 -картер двигуна, картер маховика, кермового механізму 277 -коробки отбора мощности 278 -моторне гальмо 279 Глава 7. Система впрыска Common Rail ЕDС7 -конструкція та принцип дії, датчики 282 -опис компонентів, місця встановлення 297 -діагностика 303 - записів кодів несправностей 306 -етапи перевірки.317 -гідравлічний список контрольних перевірок 328^ -схема пошуку збоїв 338 -схеми з'єднань 340 Глава 8. Зчеплення MFZ 430 Ecosplit -позначення, зняття/встановлення 347 -перевірка зчеплення. 348 -маховик, ремонт, перевірка 349 -привод зчеплення, вилка вимкнений., робочий і головний циліндр 351 Глава 9. Зчеплення GMFZ 430N Ecosplit -опис, зняття, перевірка, вилка вимикання 354 Глава 10.Механізм перемикання линви -прилад, важіль перемикання, прокладка троса, перевірка, регулювання троса, додаткове обладнання КП, тримач тросової тяги 357 Глава 11.Коробка передач ZF16S новий Ecosplit -зняття/установка, карданний вал, механізм перемикання, зняття/встановлення коробки добору потужності 361 Глава 12.Коробка передач ZF16S новий Ecosplit -описание 368 -масляний насос 369 -приєднувальна плита 370 -кулісний механізм 371 -фланець ведмедого вала, насос кермового керування, зняття/встановлення додаткового обладнання 372 Глава 13.Коробка передач ZF16S NMV новий Ecosplit -зняття/встановлення, механізм перемикання 375 Глава 14. Коробка передач ZF16S NMV новий Ecosplit -описание 379 кріплення підшипника, сервопривод, кулісний механізм, фланець ведмедого вала, додаткове обладнання 380 Глава 15. Коробка передач 12 AS Astronic -описание 385 -зчеплення,робочий циліндр 386 -коробка відбору потужності, що вимикає виделку 387 -регулятор КП, додаткове обладнання 388 Глава 16. Роздаткова коробка G103 -опис, кардані вали 391 -зняття/встановлення, розбирання/збирання 392 -фланці, фланець ведмедого вала, кришка підшипника провідного вала 393 -вали, ведомий вал, збірка диференціалу, проміжний вал, що веде вал, конічний роликопідшипник, мастильна система, що перемикає циліндр 396 -механізм перемикання передач 413 -блокування диференціала 414 -під'єднання мостів, що перемикає вилка 417 монтажні деталі 421 Глава 17 Роздаткова коробка G172, G173 -опис, карданний вал 423 -зняття/встановлення, мастильна система 425 -проміжковий картер, система ADM 427 -Hacoc кермового керування, технічні характеристики 432 Глава 18 Роздаткова коробка G252, G253 -позначення 434 -опис, демонтаж, вали, фланці, мастильна система, схеми з'єднань, монтажні деталі, технічні характеристики 437 Глава 19.Пневмопідвіска з електронним керуванням ЕСАS2 -система СЕС, конструкція, схема 442 2-система CDC, компоненти, опис 445 -система CDC, диагностика, коды неиспр 465 Глава 20. Неприводний передній міст VOK-07 з пневмопідвіскою -зняття/встановлення 476 Глава 21. Неприводний передній міст VOK-07-05 -позначення й опис 479 -колісне гальмо, гальмівний диск 481 -ступиця, болти кріплення колеса, фланець переднього колеса, опорний блок маточини, поворотна цапфа 484 -керований привод, кермова тяга, демонтаж деталей 492 Глава 22. Неприводний передній міст VOK-08 -опис, маточина, фланець, кермовий привод 495 Глава 23.Неприводний передній міст VOK-09-10 -описание 498 -тормозний барабан, колодки, регулятор тягового механізму з датчиком зносу колодок, гальмівна камера, вал розтискного кулака, щиток 499 -ступиця, болти кріплення колеса, фланець, опорний блок маточини, поворотна цепфа, випресовка підшипника 508 кермовий привод, кермова тяга, деталіпривода 516 Глава 24. Неприводний передній міст VOK-09-11 -позначення й опис 518 -колісне гальмо 519 -ступка, болти кріплення колеса, фланець, деталі кермового приводу, поперечна кермова тяга 521 Глава 25. Первинний приводний міст VP-09 -позначення й опис 524 -барабанне гальмо, барабан, колодки, камера, диск тягового механізму з індикаторною шайбою, датчиком зносу, вал розтискного кулака, щиток 525 -планетарна колісна передача, зняття/установка, розбирання/збирання, маточина колеса, зняття/встановка, розбирання/збирання, компоненти ABS 535 -поворотний кулак, підшипниковий вузол, вал із здвоєним карданом, зняття/встановлення 543 -головне передавання, радіальні сальники провідного вала, диференціал, кожух провідної конічної шестерні, блокування диференціала 54 9 -поперечна кермова тяга, сошка 563 ________________________________________ Вміст 2 частина Глава 26.Приводний передній міст HydroDrive -описание 6 -демонтаж/монтаж мотора-колеса, кулачкова обойма 9 -клапанний блок, гідронасос, зчеплення шестерень 12 -коробка отбора мощности 14 -живні насоси 25 -вентилятор з електроприводом, олійний радіатор, олійний бачок, буферна ємність, напірний фільтр 26 -гідросистема, муфта, трубопроводини, шланги, БУ 28 -дискове гальмо, колодки, супорт, диск, торм.камера 31 -ступиця, болти кріплення колеса 37 -поворотна цапфа 44 -керований привод, кермова тяга, поворотний кулак 4 9 Глава 27.Відомий задній міст НУ-1350-01-03/08-09/11-12 -описание 51 -полось, маточина, болти кріплення колеса.52 -тормоз, диск, датчик частоти обертання 58 -головне передавання, сальник провідного вала, диференціал, конічне передавання, блокування диференціала 63 Глава 28.Відомий задній міст HPD-1382 -описание 79 -барабанне гальмо, колодки, тяговий механізм, камера 81 -планетарна коробка передач, півось, маточина 92 -головне передавання, сальник провідного та відового вала 104 -диференціал, блокування диференціала 111 Глава 29.Відомий задній міст НР-1352 -описание 145 -барабанне гальмо, гальмівна камера, 147 -напівобхват, компоненти ABS 150 -головне передавання, сальник провідного вала, диференціал 153 Глава 30.Електронний вузол керування колесами заднього моста RAS-ECl -компоненти RAS-EC 158 -діагностика 164 -коды неисправностей 169 Глава 31. Гальмівна система -описание 177 -тормозні агрегати, повітряний компресор, осушувач повітря, захисний клапан, клапан обмеження тиску, робочий гальмівний клапан, модуль регулювання тиску мостів, датчик тиску, клапан керування причепом 186 -тормозний циліндр, ресивер, роз'єми, клапана, ремонт трубопроводу 199 -показник скорочень 207 Глава 32.Система кермового керування -позначення, опис 216 -рулева колонка, кермо, контактний пристрій, облицювання, перемикачі, блокування замка запалювання, облицювання карданного вала 218 -керований вал, кермові тяги 223 -рулева сошка та балансир 228 -гідравлічні компоненти, редуктор, бачок для олії, пневмоакумулятор, насос гідропідсилювача, робочий циліндр, клапанний блок, витрата 233 -перевірка та регулювання 251 -заміна оливи, випуск повітря, схема гідроз'єднань 255 Глава 33Система кермового керування -задній підтримувальний міст RAS, позначення 262 -задній підтримувальний міст RAS, шарнір, кермова тяга 263 -задній підтримувальний міст RAS, гідрокомпоненти 264 -задній підтримувальний міст RAS, перевірки, регулювання 273 Глава 34.Система кермового керування -передній підтримувальний міст, система EHLA, датчик кута повороту переднього колеса, блок керування, шаровий шарнір, тяга, гідрокомпоненти 280 Глава 35.Електрообладнання електрогідравліч. системи рул.кер.ЕНLA, коди несправностей 293 Глава 36.Кабіна -опис, демонтаж і монтаж елементів 316 - сидіння ISRI 323 Глава 37.Дверний модуль TRW -конструкция, коды неисправностей 333 Глава 38.Кондиціонер з електронним керуванням -конструкція 344 -описание компонентов, диагностика, коды 350 Глава 39.Вбудований мобільний і автономний кондиціонер в а/м -конструкція, компоненти 357 -диагностика, коды неисправностей 369 Глава 40.Додатковий повітряний опалювач Airtronic D2/D4 -конструкція, компоненти 376 -диагностика, коды неисправностей 381 Глава 41. Додатковий водяний опалювач Hydronic DSW -конструкція, компоненти 387 -диагностика, коды неисправностей 392 Глава 42.Бортова діагностика для важких умов роботи HD -OBD-опис, компоненти 401 -OBD-диагностика, коды 414 Глава 43Панель Baseline/Highline -описание 430 -діагностика 444 -коды неисправностей 462 -контрольні перевірки 469 Глава 44. Принціпіальні електричні схеми -руковод з використання 479 -З'єднання серійного обладнання 481 -легенда 503 -семи з'єднань додаткового обладнання 505 -легенда 574
