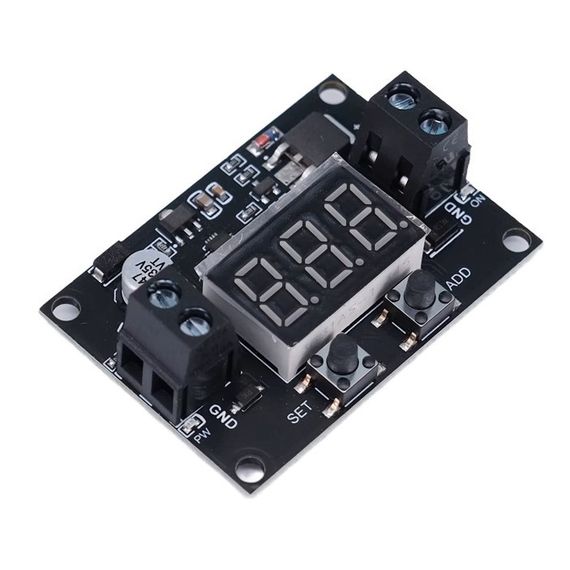

Модуль автоматического отключение и защита от разрядки автомобильного аккумулятора 4–30В 10А

Входное напряжение: 4–30 В постоянного тока (грузовие акб с напряжением 24 В не рекомендуются, поскольку в плохом состоянии аккумулятор может дать перенапряжения)Выходное напряжение: равно входному напряжениюМаксимальный выходной ток: 10А

1. Установив напряжение выключения и пусковое напряжение для реализации этой функции, долгосрочную мощность автомобиля можно преобразовать в мощность ACC, чтобы напряжение можно было выводить после запуска автомобиля, и выход можно отключить после выключения двигателя.

Пример применения (выход автомобиля): Установите напряжение выключения на 13,0 В и напряжение включения на 13,5 В. Тогда напряжение после запуска автомобіля будет выше 13,5В, будет равна выходному напряжению модуля. При выключении автомобиля и падении напряжения ниже 13,0В модуль отключает выход.

2. Реализуйте функцию предотвращения чрезмерной разрядки аккумулятора. Когда напряжение аккумулятора выше напряжения включения, выход разрешен. Когда напряжение аккумулятора ниже напряжения выключения, выход отключается.

Пример применения (предотвращение чрезмерного разряда аккумулятора): Возьмем в качестве примера аккумулятор 12 В, установите напряжение выключения на 11,8 В и напряжение включения на 12,0 В. Таким образом, выходное напряжение допускается только в том случае, если напряжение батареи превышает 12 В, а выход отключается, когда напряжение батареи ниже 11,8 В.

Совет: Напряжение выключения и напряжение запуска необходимо регулировать в соответствии с реальной ситуацией.

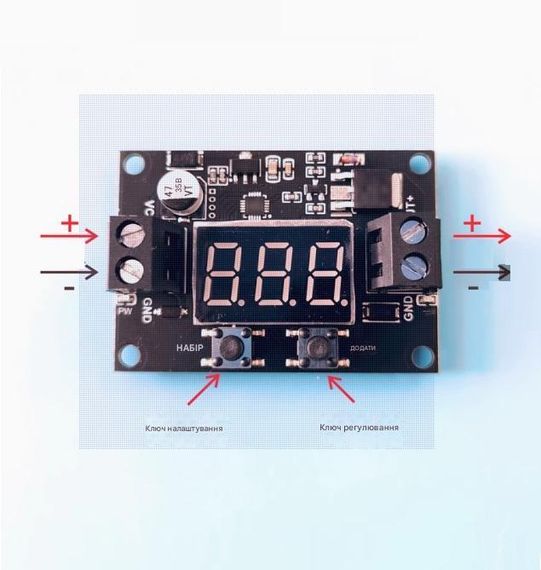

Нажмите кнопку SET, на экране отобразится -L-, что означает начало установки напряжения выключения. Нажмите кнопку SET еще раз, на экране отобразится значение напряжения выключения и начнет мигать. В это время нажмите кнопку ADD. Чтобы отрегулировать значение, коротко нажмите кнопку «ДОБАВИТЬ», чтобы добавить 0,1 к значению. Нажмите и удерживайте. Продолжайте +1,0. Диапазон регулировки составляет 4,0–30,0. Когда значение превышает 30,0, оно возвращается к 4,0. После установки напряжения выключения нажмите кнопку SET, и на экране отобразится -H-, что означает начало установки напряжения включения. Нажмите кнопку SET еще раз, на экране отобразится значение напряжения включения. мигает, затем нажмите кнопку ADD, чтобы изменить значение. Метод настройки такой же, как указано выше, и настройка завершена. После включения значения напряжения наконец нажмите кнопку SET, чтобы сохранить и выйти.

Примечание. Значение настройки напряжения выключения должно быть меньше значения настройки напряжения включения, в противном случае модуль не будет работать, и будет отображаться код ошибки ERR.

Выключение дисплея: в состоянии без настроек нажмите кнопку ADD, чтобы выключить и включить дисплей. Настройка будет сохранена, и предыдущее состояние сохранится, даже если питание будет выключено и снова включено.

-------------------------------Если выходная нагрузка подключена к индуктивной нагрузке, такой как реле, двигатель и т. д., оставьте хороший запас по нагрузке, поскольку в момент запуска индуктивная нагрузка имеет большой ток, обычно в несколько раз превышающий номинальный ток. и индуктивные нагрузки могут легко вызвать помехи. Пожалуйста, вы можете справиться с этим самостоятельно. Рекомендуется добавить RC-поглотительную петлю, варистор и т. д.--------------------------------
