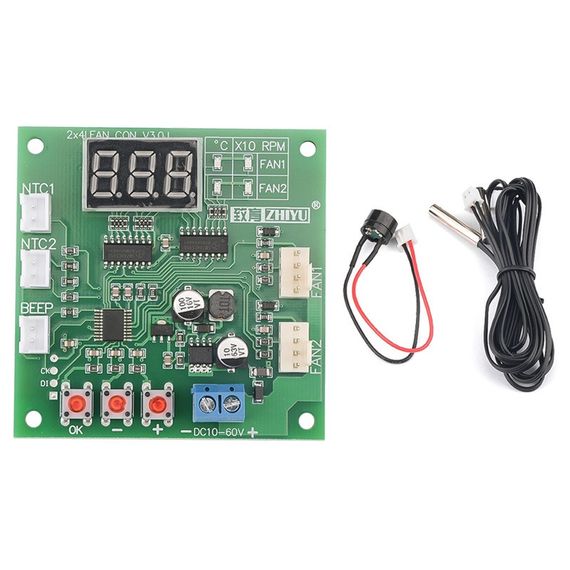

Модуль контроля температуры на 2 вентилятора 4pin

Примечание: Это четырехпроводной ШИМ-контроллер вентилятора может управлять только в соответствии со стандартом Intel (12-48 В большинство четырехпроводных вентиляторов поддерживают), не может управлять 2-3 линейными вентиляторами, не может полностью отключить вентилятор.

Контроллер может работать в диапазоне 8-60 В, фактическое напряжение питания должно соответствовать рабочему напряжению вентилятора. Например, для управления вентилятором 12 В он должен питаться от 12 В. Неправильный выбор источника питания может привести к сгоранию вентилятора и одновременному повреждению панели управления! !

Технические характеристики:1.Рабочее напряжение: DC8-60 В (должно быть равно напряжению вентилятора, вентилятор 12 В, но при использовании блока питания 24 В вентилятор сгорит)2.Ток: Рабочий ток приборной панели 35 мА (12 В) 22 мА (24 В)3.Контроль: не вентилятор предел тока, но плата вентилятора контакты разъема не превышать 4.максимальный ток 3A, использовать больше тока вентилятора установить вентилятор кабель питания подключен непосредственно к сети!5.диапазон выходного сигнала управления: 10% -100% (это диапазон выходного сигнала, ситуация зависит от производительности вентилятора)6.Технические характеристики температурного зонда: NTC 10K B = 39507.измерение температуры: от -9,9 °C до 70,1 °C погрешность <1 °C (используйте 1% точности зонда)8.температурный диапазон температурной зоны: ускорение температуры 0-60 °C, полная температура 10-70 °C9.измерение скорости: 10-9990 об/мин, больше, чем всегда отображается максимальное разрешение 10 об/мин, единицы измерения * 10 об/мин (измерение скорости в соответствии с наиболее распространенным 2-полюсный сигнал вентилятора дизайн, подавляющее большинство вентиляторов являются 2 полюса сигнала)10.Скорость предупреждения об остановке: менее 375 об/мин.

Инструкции по подключению:Синие винтовые клеммы подключения к сети (напряжение питания эквивалентно напряжению вентилятора, и в диапазоне 8-60 В), пожалуйста, обратите внимание, чтобы не принять неправильную полярность; "канал 1" и "канал 2" два 4P гнездо подключения вентилятора, последовательность линии питания является отрицательной, положительной мощности, обратной связи скорости, ШИМ-управления (для подробностей, см. схему подключения ниже); "тепловой 1" и "2 тепловой" подключение NTC термистора (параметр 10K B = 3950), соответственно, с двумя каналами контроля температуры вентилятора; "звуковой сигнал" гнезда переменного тока зуммер, при включении сигнализации остановки, вентилятор будет остановить зуммер звучания.

Примечание по подключению:Максимально допустимый ток одного интерфейса вентилятора составляет 3 А, если необходимо управлять вентилятором с большим током, установите кабель питания вентилятора, непосредственно подключенный к основному источнику питания (при этом возможности контроллера вентилятора не зависят от тока, но необходимо учитывать токовую нагрузку силовых проводников)

Описание дисплея:Приборная панель через цифровой дисплей значение, справа от четырех светодиодов цифровой трубки цифровая трубка текущее значение указывает значение первой строке каждой таблицы привело два канала температуры и скорости вращения (x10rpm), два привело второй строке отличительных представителей канала два температуры и скорости (x10rpm). При нормальных условиях работы будет соблюдаться порядок поочередного отображения четырех значений, можно в любой момент нажатием кнопки "+" "-" быстро переключиться на ручные значения, при этом ручное переключение будет оставаться на этом значении длительное время, возвращаясь в круглое состояние. При необходимости канал II дисплея может быть замаскирован.

Примечание по настройке:1.В состоянии настройки. Скорость и температурные зоны, если более 15 секунд не работает, автоматический выход без сохранения данных.2.Когда установленная температура зоны, полная температура должна быть выше, чем тот же канал ускоренной температуры по крайней мере 5 градусов Цельсия, значение температуры при настройке вызывает это условие не выполняется, контроллер будет автоматически корректировать данные температуры для обеспечения соответствия с другой разницы не низкая в условиях 5 градусов Цельсия, это автоматически настраивается в одну сторону, и если вам нужно вручную настроить обратный вызов другой температуры.3.Два канала маскируются настройки дисплея влияют только на рабочее состояние данные показывают, что два канала управления и параметры настройки не затронуты, нормальной работы.

Пакет включает в себя:1x - 4-проводной контроль температуры ШИМ контроллер скорости вентилятора компьютера2x - 1 метр температурный зонд1x - Диаметр 12 мм длина 10 см зуммер
