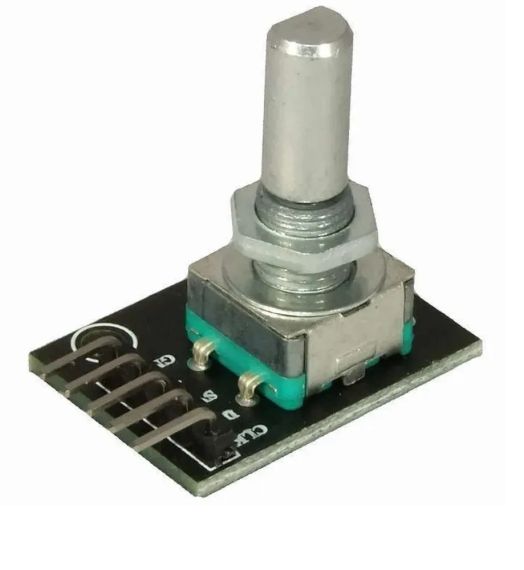

Модуль KY-040 энкодера EC11

Модуль энкодера EC11 представляет собой устройство для создания систем ввода и управления. Его удобное подключение не требует пайки, так как на плате уже распаяны подтягивающие резисторы для энкодера, а также предусмотрено место для установки резистора для кнопки. Маленький размер и наличие монтажных отверстий делают этот модуль незаменимым для продвинутых и начинающих энтузиастов, работающих с платформой Arduino. Энкодер имеет дискретность в 20 шагов на один оборот.

Модуль энкодера содержит 20 фиксированных позиций на один оборот вала. Датчик угла поворота имеет 3 вывода, обозначенных буквами A, B и C. Работа энкодера основана на изменении положения переключателей: один отвечает за соединение контактов A и B, а другой - за B и C. Каждое изменение положения оси датчика меняет состояние переключателей. Диаметр вала составляет 6.85 мм (без резьбы). Энкодер также оснащен кнопкой, которая срабатывает при нажатии на вал. Кнопка может использоваться для различных целей, например, для выбора пунктов меню или изменения чувствительности датчика.

Когда контакты замкнуты, на датчике формируется низкий TTL уровень, и ноль подается на выводы CLK и DT. При подаче напряжения питания 5В на выводы, генерируется высокий логический уровень. Выводы CLK и DT передают данные о вращении оси в направлении "по" или "против" часовой стрелки.
