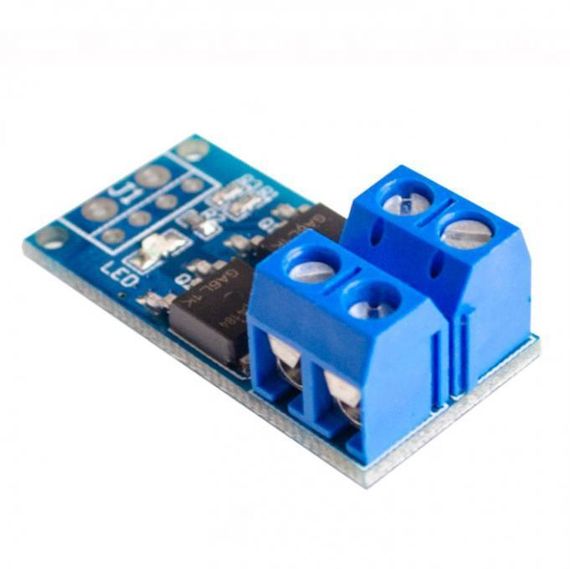

Модуль силового ключа на двух MOSFET AOD4184

Силовой модуль на двух полевых транзисторах AOD4184 предназначен для коммутации нагрузки с максимальным напряжением до 36В и током до 15А при комнатной температуре. Для токов нагрузки больших 15А и напряжении управления меньше 4В требуется дополнительное принудительное охлаждение модуля. Модуль рассчитан на управление нагрузкой при помощи ШИМ регулирования. Для удобства контроля сигнала управления на модуле установлен индикаторный светодиод.

При управлении соленоидами и электромагнитами требуется обязательная установка защитного диода параллельно обмотке электромагнита в встречном включении. Напряжение управления подается на вход TRIG/PWM силового модуля.

Характеристики:

• Транзистор модуля AOD4184
• Количество транзисторов модуля: 2
• Максимальное напряжение питания: 40В
• Максимальный ток транзистора: 50А
• Сопротивление открытого канала:
  • При напряжении на затворе 4,5В - меньше 11мОм
  • При напряжении на затворе 11В - меньше 8мОм
• Максимальная частота ШИМ управления: 20КГц
• Максимальное напряжение управления: 20В
• Максимальная коммутируемая мощность; 400Вт
• Рабочий диапазон температур: от -40 до 85 градусов
• Размеры модуля: 34 x 17 x 17 мм

Даташит
