Осциллограф портативний (карманный) DSO150

Цифровий осцилограф DSO Shell DSO150

DSO 150 – цифровий осцилограф використовується для відображення осцилограм, вимірювання частоти, періоду і шпаруватості сигналу, а також для вимірювання декількох видів напруги. Осцилограф оснащений 2,4-дюймовим TFT-дисплеєм з яскравим підсвічуванням.

• Компактність і точність вимірювань.

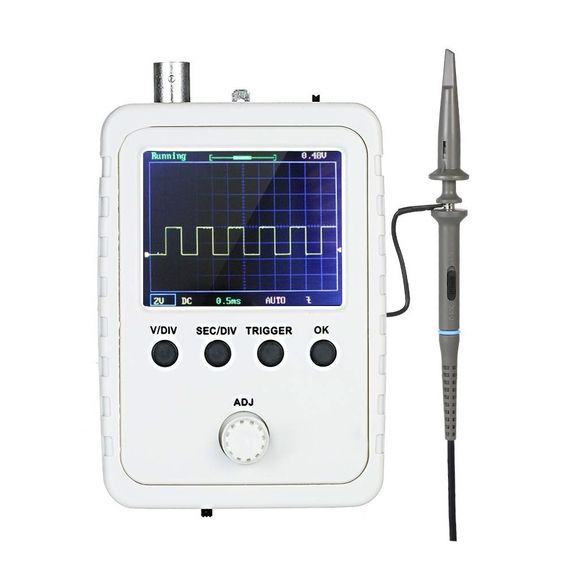

• На передній панелі осцилографа розташовані чотири кнопки і ручка енкодера:
  • V/DIV - налагодження вертикальної розгортки;
  • SEC/DIV - налагодження горизонтальної розгортки;
  • TRIGGER - настройка режиму і типу синхронізації;
  • OK - режим HOLD, включення/відключення вимірів;
  • ADJ - зміна вибраного параметра.
• Використовується для діагностики і налагодження аудіо-підсилювачів, автомобільних датчиків, імпульсних блоків живлення.

Осцилограф DSO150 зібраний на базі контролера ARM Cortex-M3 (STM32F103C8) з TFT дісплеєм 2.4 дюйма. DSO150 – це простий і надійний осцилограф, за допомогою якого можна переглянути форму сигналу, частоту, період, ширину імпульсу тощо Відображаються дані Максимальні/Мінімальні/Середня/Пікові значення амплітуди електричних сигналів. Даний прилад відмінно підійде для задач, де вимагається застосування портативного осцилографа, наприклад, для перевірки сигналів в автомобілі. Також завдяки своїй простоті DSO150 – відмінне рішення для тих, хто тільки починає вивчати радіоелектроніку.

Особливості:

• Цей продукт сертифікований CE
• Мікроконтролер: ARM Cortex-M3 (STM32F103C8)
• Дисплей: 2.4-дюймовий TFT
• Додаткові можливості: може використовуватися як милливольтметр, даталогер:
• Синхронізація: ручна, автоматична і тригерна
  • Режими тригера: Авто, Нормальний, Одиночний
  • Типи тригерів: висхідний / спадаючий фронт
  • Позиція тригера: фіксовано 1/2 розміру буфера
• Додаткові функції: заморожування зображення сигналу
• Тестовий сигнал: меандр 1 Гц/3.3
• Відображення параметрів сигналу: на дисплеї
• Функція запам'ятовування форми сигналу: є

Технічні характеристики:

• Максимальна частота дискретизації: 1 MSa/s
• Точність: 12 біт
• Розмір буфера вибірки: 1024 байт
• Аналогова смуга пропускання: 0-200 кГц
• Вертикальна чутливість: 5 мв/справ - 20В/справ
• Вхідний опір: 1MΩ/20pF
• Максимальна вхідна напруга: 50Vpp (дільник 1: 1)
• Діапазон розгортки: 10мкс/справ-500 с/справ
• Напруга живлення: 9 В постійного струму (від 8 до 10В). Увага! Не подавайте живлячу напругу понад 9 Вольт на осцилограф, при подачі напруги понад 10 Вольт прилад згорить.
• Споживаний струм: 120mA @ 9V
• розміри основної плати: 94 * 65 мм
• розміри аналогової плати: 65 * 47 мм
• розміри екрану: 52 * 40 мм

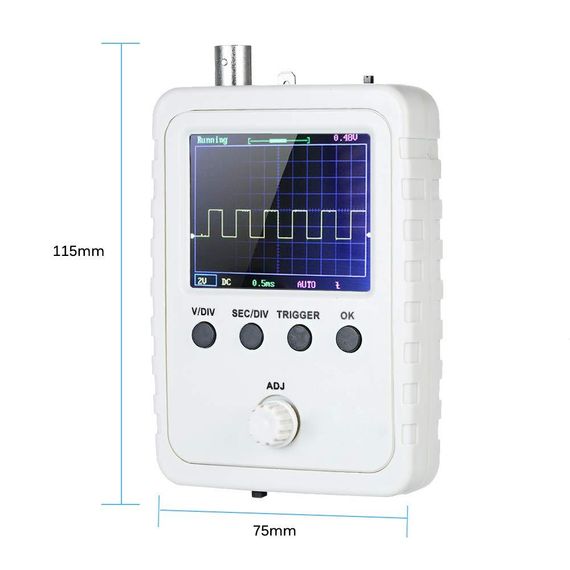

• розміри корпусу: 115mm X 75mm X 22mm
• розміри упаковки: 120 * 85 * 60 мм
• маса з упаковкою: 188 гр.

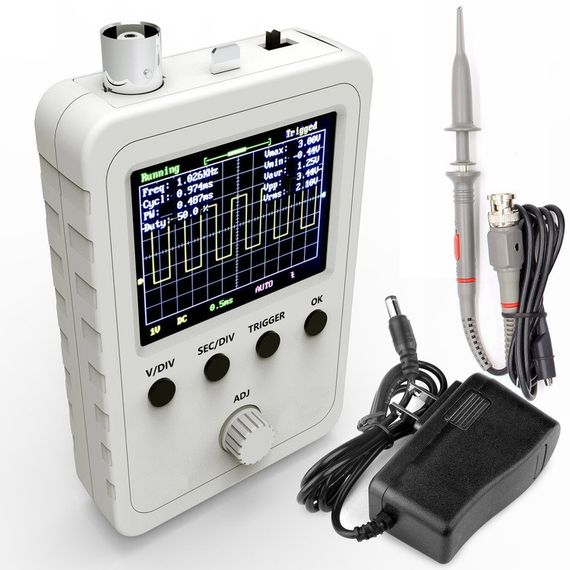

Комплектація:

• Цифрового осцилографа DSO150 в зборі
• Щуп-крокодили
• Посібник користувача (англійською мовою)

Опис органів управління осцилографа DSO150:

V/DIV - вибір чутливості (вольт на поділ). Вертикальна позиція сигналу. При довгому натисненні - калібрування нуля (необхідно перевести перемикач AC/DC/GND в положення GND).

SEC/DIV - вибір часу (секунд на поділ). Переміщення сигналу по горизонталі. При довгому натисненні - перехід в центр буфера

TRIGGER - вибір режиму тригера (Auto, Normal, Single). Вибір типу тригера (по фронту, по спаду). При довгому натисненні - встановлення рівня тригера по середньому значенню амплітуди сигналу.

OK - включення режиму HOLD ("заморожування" сигналу). При довгому натисненні - включення/вимикання вимірів.

ADJ - Зміна вибраного параметра. При довгому натисненні - вибір напруги тестового сигналу.

OK + TRIGGER - Збереження поточного сигналу в EEPROM.

OK + SEC/DIV - Відображення збереженого сигналу з EEPROM

SEC/DIV + TRIGGER - при довгому натисненні відновлення заводських налаштувань.

Опис відображуваних параметрів на дисплеї:

Freq - частота;

Cycl - період;

Duty - заповнення ШІМ в %;

Vmax - макимально напруга;

Vmin - мінімальна напруга;

Vavr - середня напруга;

Vpp - амплітуда сигналу (Vmax — Vmin);

Vrms - ефективне значення напруги змінного струму.

Основна площа дисплея поділена на 12 поділок по горизонталі і 8 поділок по вертикалі. Зліва знаходиться стрілка - покажчик нульового рівня. Праворуч - покажчик рівня тригера.

Зверху відображається статус осцилографа (Running / HOLD), горизонтальна позиція в буфері, і одне з станів тригера:

• Holdoff — тригер вимкнений до тих пір, поки буфер не заповнений до точки його запуску.
• Waiting — очікування необхідного фронту хвилі.
• Trigged — сигнал зареєстрований.

Якщо тригера в режимі AUTO встановлений режим часу 50 мс/справ і повільніше, то тригер автоматично переходить у статус Holdoff з постійним рухом осцилограми справа наліво.

У нижній частині дисплея відображається чутливість, напруга (AC/DC), режим часу, режим тригера, тип тригера (по фронту або спаду
