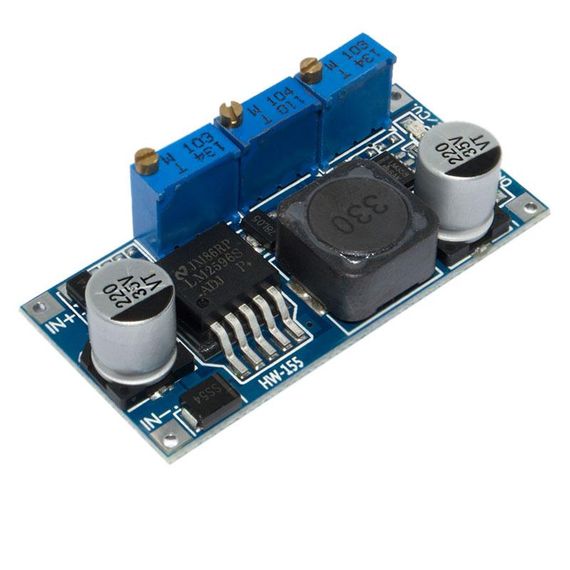

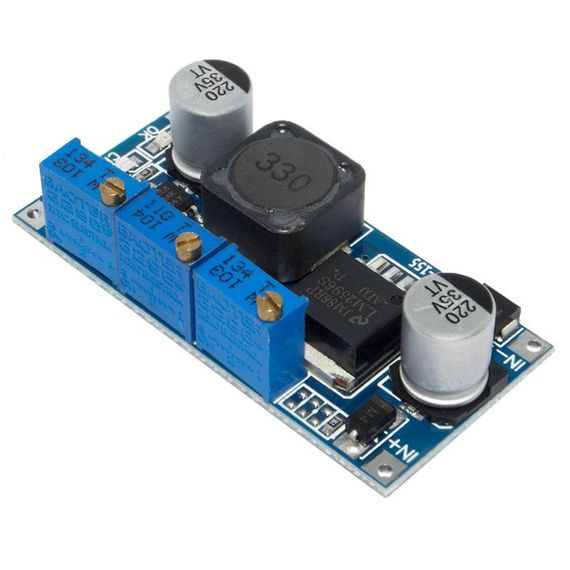

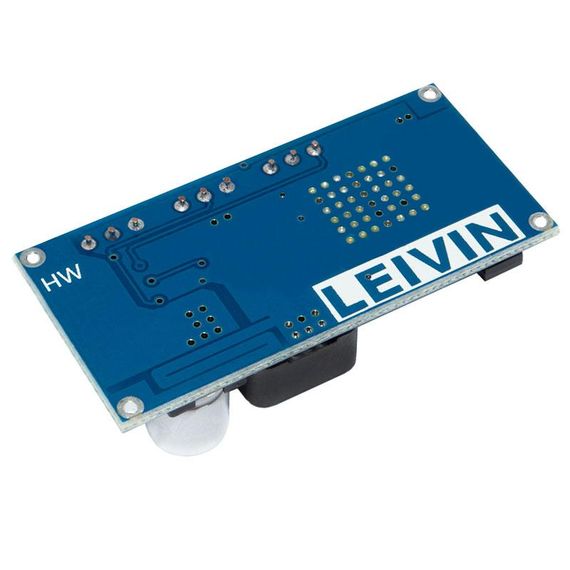

Понижающий конвертер на LM2596S для заряда АКБ CC CV

Высокоэффективный универсальный регулируемый понижающий преобразователь напряжения с возможностью регулировки напряжения и индикации максимального выходного тока и напряжения окончания зарядки (если преобразователь используется для зарядки аккумуляторов).

Примененная микросхема LM2596 имеет высокий КПД и малые потери на нагрев что позволило применить ее без дополнительного радиатора. В модуле применен современный фильтр на оригинальных конденсаторах Sanyo с ультранизким ESR, что снизило уровень пульсаций до уровня 50мВ! Преобразователь отлично подходит для питания светодиодов, зарядки аккумуляторов и как лабораторный источник питания с регулируемым ограничением максимального тока.

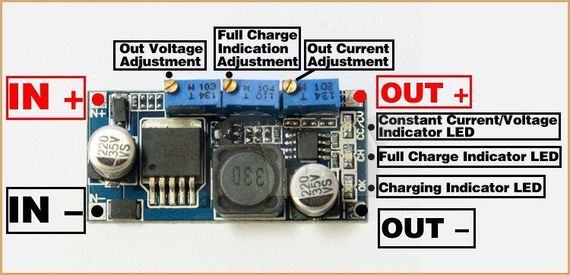

Настройка преобразователя сводится к установке максимального выходного напряжения подстроечным резистором "Out Voltage Adjustment", ограничения максимального тока преобразователя резистором "Out Current Adjustment" и порогового напряжения зажигания светодиодного индикатора окончания зарядки "Full Charge Indication Adjustment". По окончании зарядки погаснет светодиод "Full Charge Indicator LED", однако выходное напряжение снято не будет, что, в большинстве случаев, не является критичным критерием, и позволяет использовать преобразователь для зарядки и поддержания зарядки аккумулятора в дежурном режиме. Светодиодный индикатор "Constant Current/Constant Voltage" сигнализирует о переходе преобразователя из режима ограничения тока в режим ограничения напряжения. Индикатор "OK" сигнализирует о наличии напряжения на выходе преобразователя.

Порядок настройки для зарядки аккумуляторов:

• Подключить преобразователь к источнику напряжения соблюдая полярность.
• Подстроечным резистором "Out Voltage Adjustment" установить напряжение полной зарядки аккумулятора на выходе преобразователя.
• Подстроечным резистором "Out Current Adjustment" установить максимальное ограничение тока на выходе преобразователя
• Подключить аккумулятор и резистором "Out Current Adjustment", по показаниям амперметра, выставить подходящи ток заряда для вашего аккумулятора
• Подстроечным резистором "Full Charge Indication Adjustment" добиться порога зажигания индикатора "Full Charge Indicator LED"
• Дождатся когда потухнут индикаторы "CC/CV", "CH" и засветится индикатор "OK", что является признаком окончания заряда.

Характеристики:

• Микросхема преобразователя: LM2596
• Входное напряжение: 7В-35В
• Выходное напряжение: 1.25В-30В
• Выходной ток: 0А-3А
• КПД: 92% (максимальный)
• Рабочая частота преобразователя: 150KHz
• Выходные пульсации: 50мВ (максимально) в полосе 20МГц.
• Точность установки тока: ± 0.5%
• Точность установки напряжения:± 2.5%
• Индикаторы: Зарядка, Окончание зарядки, Неизменный ток/напряжение (максимальное напряжение при минимальном токе).
• Рабочая температура: от -40 до + 85
• Размер: 48мм х 23мм х 14мм
