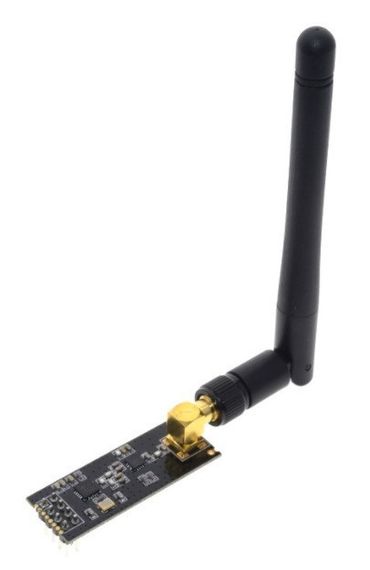

Радиомодуль NRF24L01+PA+LNA 2.4ГГц 1000м трансивер Arduino PIC STM32

Радиомодуль NRF24L01 используется в проектах, где нужна беспроводная передача цифровых данных между различными объектами проекта, например, между контроллером и датчиком, который находится на расстоянии в труднодоступном месте и т.п.Практическое применение: системы безопасности, системы удаленного контроля, системы домашней автоматизации, системы промышленного контроля, системы телеметрии.Управление радиомодулем NRF24L01 осуществляется от Arduino контроллеров или других управляющих микропроцессорных устройств через интерфейс Serial Peripheral Interface (SPI).Радиомодуль NRF24L01 имеет двухрядную группу по 4 контакта в ряде для управления и питания.

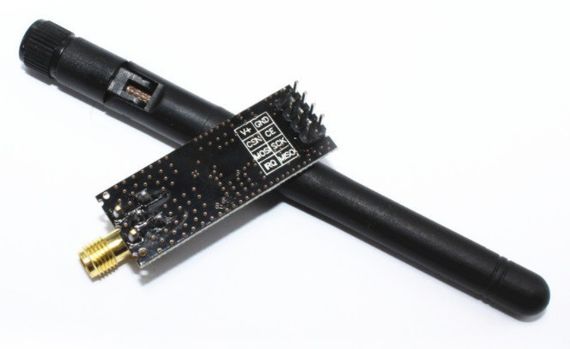

Обозначение контактов:

• V+ напряжение питания;
• GND общий контакт;
• CSN выбор приемника;
• CE включение режима приема или передачи;
• MOSI входные данные;
• SCK входная частота;
• IRQ выход прерывания;
• MISO выходные данные.

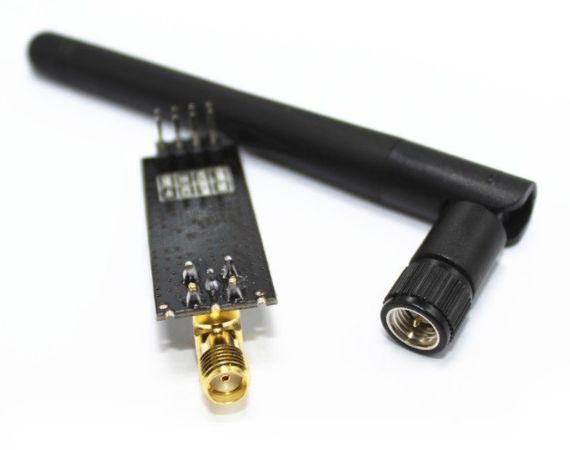

На модуле NRF24L01 расположено гнездо SMA для соединения модуля с SMA антенной, которая идет в комплекте. Примерная длина антенны 105 мм.Эта версия радиомодуля имеет больший радиус действия до 1000 м за счет усилителя RFAXIS X2401C, который обеспечивает усиление сигнала до 20 дБ.Перед началом использования модуля с Arduino контроллером нужно установить библиотеку RF24 для сопряжения модуля и контроллера.Питание радиомодуля NRF24L01 осуществляется или от Arduino контроллера, или от другого управляющего микропроцессорного устройства, или внешнего источника питания (блока питания, батареи). Напряжение питания модуля 2,7 – 3,6 В. Рекомендуемое напряжение питания 3,3 В. Управляющие контакты толерантны к напряжению 5 В, т.е., их можно смело подключать к цифровым выводам Arduino контроллера.

Характеристики:

• Маркировка на чипе: NRF M 24L01 + 1808AH ;
• усилитель: RFAXIS X2401C;
• интерфейс: SPI;
• частота: 2400 – 2524 МГц;
• дальность приема/передачи: до 1000 м при скорости 250 Кбит/с;
• дальность при увеличении скорости: до 750 м при 1 Мбит/с, до 520 м при 2 Мбит/с;
• выходная мощность: до 20 дБм;
• коэффициент усиления антенны: до 2dBi;
• чувствительность приема: -92dBm до -104dBm;
• усиление PA: 20 дБ;
• усиление LNA: 10 дБ;
• модуляция: GMSK;
• напряжение питания: 2,7 – 3,6 В;
• потребляемый ток: 45 мА при приеме; до 115 мА при передаче;
• размеры: 46 х 17 х 12 мм;
• вес комплекта: 12 г.

Комплектация:

1 х Беспроводной трансивер NRF24L01

1 х SMA антенна
