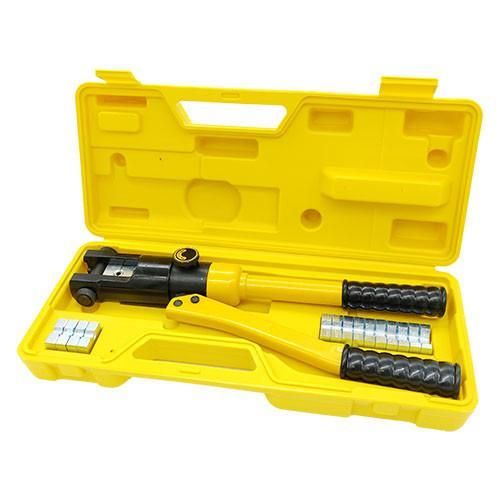

Ручний гідравлічний прес для наконечників і гільз YQK-120 (10-120 мм²) HCRT0120

Ручний гідравлічний прес для наконечників і гільз YQK-120 (10-120 мм2) СТАНДАРТ HCRT0120. В якості робочої рідини застосовують гідравлічне масло. Дане рішення дозволяє знизити фізичні затрати монтажника в порівнянні з роботою механічними кліщами. Забороняється застосовувати в якості робочої рідини: корозійно-активні речовини; масло з домішками води.

Для обтиску необхідно провести 11 кроків:

1. Видалити ізоляцію необхідної довжини з кабелю або проводу.
2. Вставити жилу провідника очищеним від ізоляції кінцем в наконечник або гільзу (необхідно дотримуватися відповідність).
3. Витягти вісь з головки.
4. Установити напівформу матриці в головку. Номер матриці повинен відповідати номеру наконечника.
5. Розташувати провідник з наконечником у фігурному пазу між напівформами матриці.
6. Встановити вісь в головку.
7. Повернути гвинт в положення «ON» (поворот за годинниковою стрілкою на 180°).
8. Здійснювати качаючі рухи ручкою поки торці матриці не стикнуться. Обтискати гільзи від центру до країв. Після того, як торці матриці стикнулися, не переміщувати ручку.
9. Повернути гвинт в положення «OFF» (проти годинникової стрілки на 180°).
10. Витягти опресований провідник з матриці (якщо треба дістати вісь з головки).
11. Звести ручки агрегату.

Запобіжні заходи:

• забороняється працювати з проводами, що знаходяться під напругою і розбирати виріб під час проведення обтиску;
• якщо експлуатація довго не проводилася, слід замінити робочу рідину;
• в разі течі гідравлічного масла в процесі обтиску негайно поверніть гвинт в положення «OFF», витягніть провід з матриці і зведіть ручки.

В процесі зберігання:

• середовище не повинно містити корозійно-активних речовин;
• виріб заправлено робочою рідиною;
• головка оброблена консерваційним мастилом.

Технічні характеристики:

• Розмір матриць: 10, 16, 25, 35, 50, 70, 95, 120 мм2;
• Макс. зусилля: 14 тонн;
• Хід штока: 14 мм;
• Робоча рідина: Гідравлічне масло # 20.
