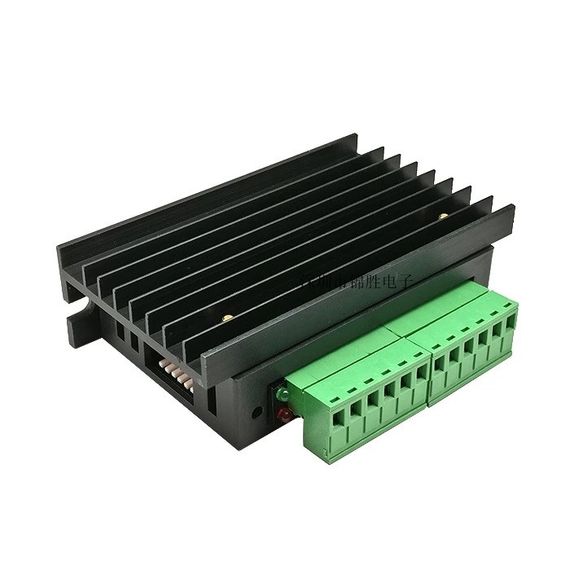

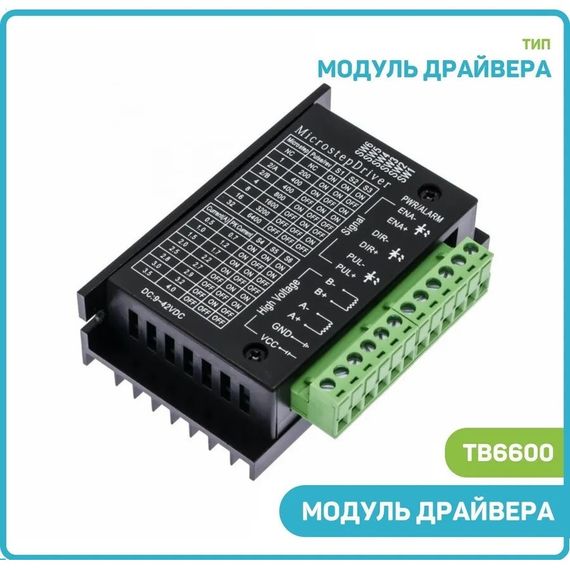

TB6600 Модуль драйвера крокового двигуна U-9-42, Imax-4 А
В наявності
Код:003112709
Сума мінімального замовлення: [[ getCurrentDecimal('100.00') ]] ₴
Самовивіз із відділення Meest ПОШТАЗа тарифами
Самовивіз із відділення УкрпоштиЗа тарифами
Самовивіз із магазину продавцяБезкоштовно
Доставка кур'єром Нової ПоштиЗа тарифами
Самовивіз із відділення Нової ПоштиЗа тарифами
Характеристики TB6600 Модуль драйвера крокового двигуна U-9-42, Imax-4 А
| Виробник | |
| Производитель | Без бренда |
| Состояние | Новое |
| Страна производитель | Китай |
Опис TB6600 Модуль драйвера крокового двигуна U-9-42, Imax-4 А
Характеристики и описание драйвера шагового двигателя TB6600 (обновленная версия)
Ключевые особенности:
- 32 микрошага для высокоточной работы

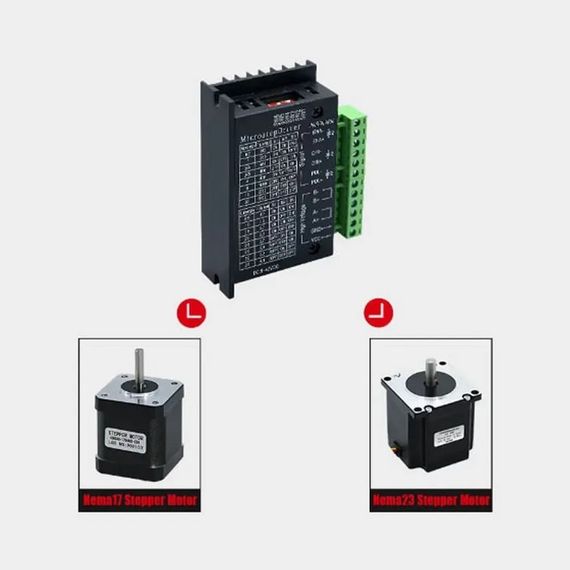

- Поддержка шаговых двигателей 42, 57, 86 серий (2-фазные, 4-фазные, 4/6/8-проводные)
- Входное напряжение: 9-42V DC
- Максимальный выходной ток: 4.0A (8 уровней регулировки)
- Оптическая изоляция сигналов (6N137 + EL817)
- Защита от перегрева и перегрузки

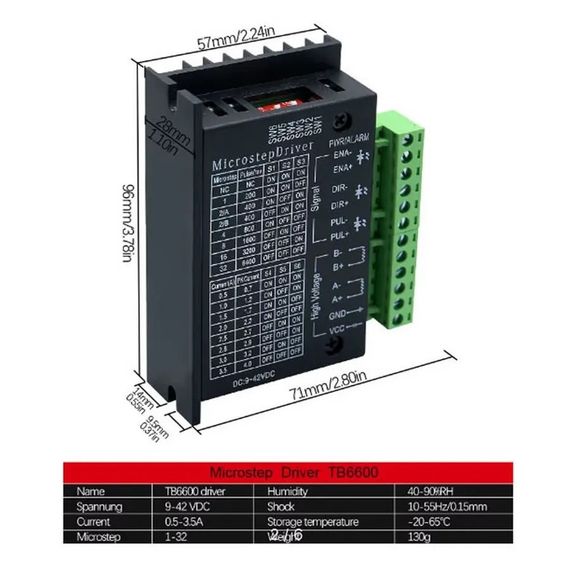

Технические параметры
Электрические характеристики:
| Параметр | Значение |
|---|---|
| Напряжение питания | 9-42V DC |
| Ток фазы | 0.5-4.0A (8 ступеней) |
| Микрошаг | 1, 2/A, 2/B, 4, 8, 16, 32 |
| Мощность | 160W макс. |
| Интерфейс | Изолированный (оптопара) |
Функции безопасности:
- Автоматическое снижение тока на 70% в режиме простоя
- Защита от обратной полярности питания
- Термозащита (отключение при 150°C)
- Корпус с радиатором для улучшенного теплоотвода

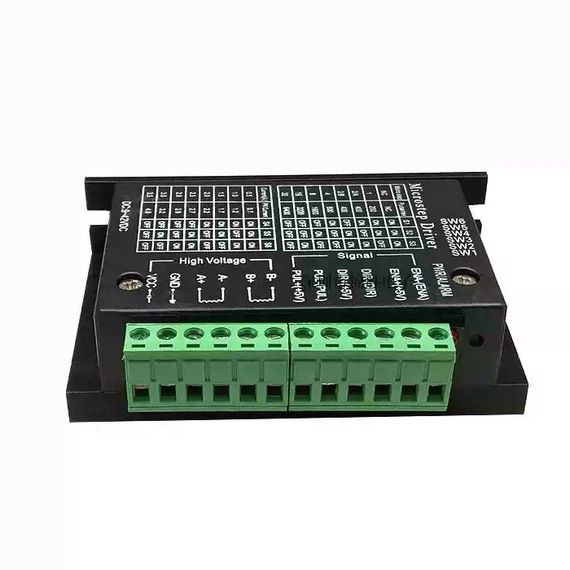

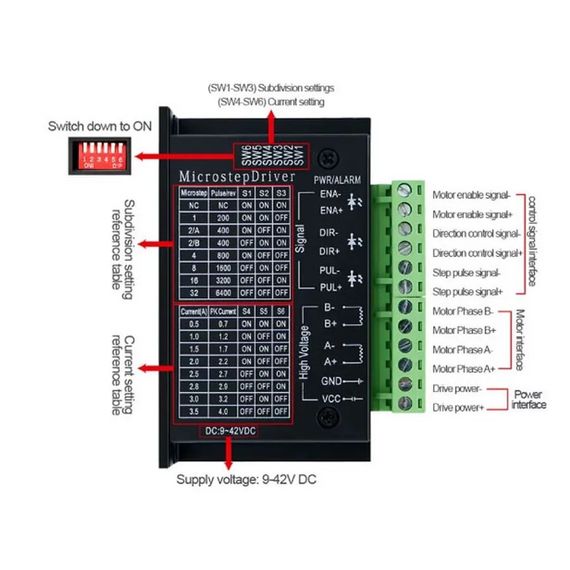

Схема подключения
Сигнальные входы:
- Импульсный вход
- CP+ (импульс +)
- CP- (импульс -)
- Управление направлением
- DIR+ (направление +)
- DIR- (направление -)
- Активация драйвера
- EN+ (включение +)
- EN- (включение -)
Подключение двигателя:
| Клемма | Назначение |
|---|---|
| A+ | Фаза A+ |
| A- | Фаза A- |
| B+ | Фаза B+ |
| B- | Фаза B- |

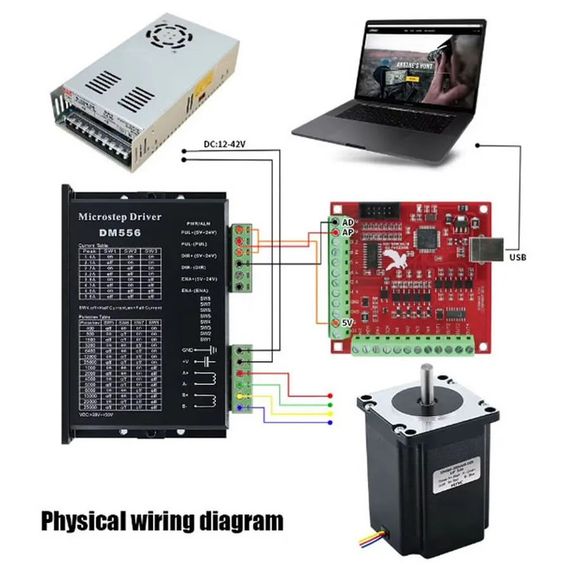

Способы подключения сигналов:
Общий анод:
- CP+/DIR+/EN+ → +5V через резистор 470Ω
- Сигналы подаются на CP-/DIR-/EN-
Общий катод:
- CP-/DIR-/EN- → GND
- Сигналы подаются на CP+/DIR+/EN+
Пример кода управления (Arduino)
// Настройка пиновconst int PUL = 7; // Импульс const int DIR = 6; // Направлениеconst int ENA = 5; // Активация
void setup() {pinMode(PUL, OUTPUT);pinMode(DIR, OUTPUT);pinMode(ENA, OUTPUT);}
void loop() {// Вращение вперед (6400 шагов = 1 оборот при 32 микрошагах)digitalWrite(ENA, HIGH);digitalWrite(DIR, LOW);for(int i=0; i<6400; i++) {digitalWrite(PUL, HIGH);delayMicroseconds(50);digitalWrite(PUL, LOW);delayMicroseconds(50);}}
Рекомендации по эксплуатации
- Используйте импульсы длительностью > 2.5 мкс
- Поддерживайте напряжение сигналов в диапазоне 3.3-24V
- Для двигателей 57 серии устанавливайте ток 2.8-3.5A
- При работе с 86-миллиметровыми двигателями добавляйте принудительное охлаждение
Важно!
При первом включении проверяйте нагрев драйвера - температура корпуса не должна превышать 70°C
