Терморегулятор с влажностью -20~+60°C 0-100%H, 6-30V XY-WTH1 термореле термостат точность 0,1 SHT20

• Модель: XY-WTH1;
• Датчик: SHT20;
• Напряжение питания: 6-30 В постоянного тока;
• Ток потребления (при замкнутых реле): 105 mA;
• Способ регулировки: Замыкание контактов реле;
• Максимальный через контакты реле: 10A;
• Диапазон измерения температуры: -20 ~ 99,9 °C;
• Диапазон регулирования температуры: -20 ~ 60,0 °C;
• Диапазон измерения и регулирования влажности: 0 ~ 100 %RH;
• Точность контроля: 0,1 °C 0,1 %RH;
• Диапазон калибровки: +/- 9,9;
• Размеры контроллера: 79х43х35 мм;
• Размеры монтажного окна: 76x39 мм;
• Длина провода датчика: 1,0 м;
• Вес (вместе с проводом и датчиком): 88г.

Документация на устройство или основной его компонент: SHT20.PDF

Описание

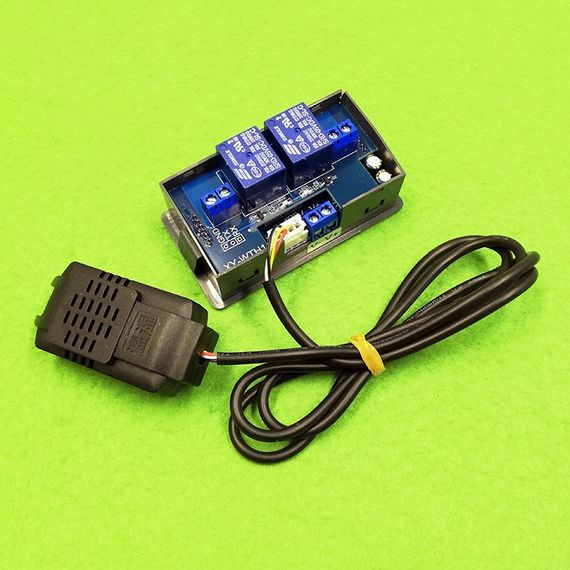

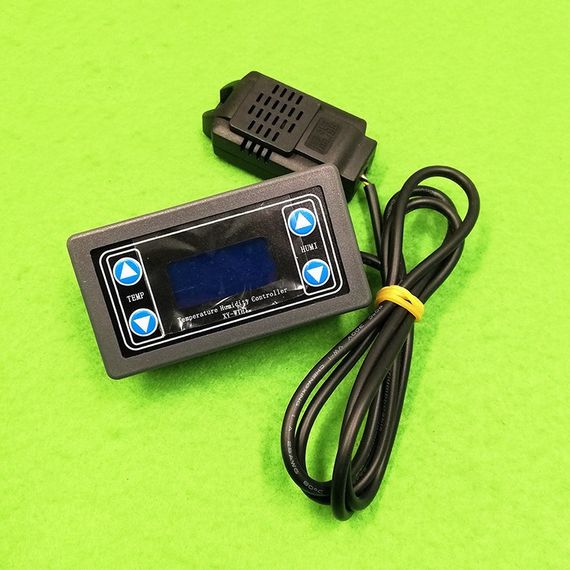

Контроллер влажности и температуры XY-WTH1 предназначен для поддержки запрограммированных температуры и влажности путем включения/выключения подключенных к нему устройств нагрева/охлаждения и увлажнения/осушения. Коммутирующие реле имеют "сухие" контакты (напряжение на них отсутствует) и работают как обычный выключатель, поэтому для включения/выключения управляемых устройств на один контакт подводится необходимое питающее напряжение (обычно фаза), а другой контакт соединяется с устройством. Нулевой провод непосредственно подключается к управляемому устройству. Из соображений надежности не следует к реле подключать устройства, при работе которых ток через реле превышает 70% от максимально допустимого тока через реле (7A). Контроллер оснащен датчиком температуры и влажности SHT20. Это точный датчик с быстрым реагированием на изменение параметров окружающей среды, он имеет более широкий дипазон измерения температуры (-20~120°C), чем предусматривает контроллер. Поэтому ограничения по регулировке и измерению температуры - это ограничения самого контроллера. После включения контроллера и его инициализации он находится в текущем режиме работы. На дисплее постоянно отображается текущая температура и влажность, режим работы, состояние контроллера. Отображаемые символы имеют следующее значение: "Н" - нагрев; "С" - охлаждение; "Е" - увлажнение; "d" - осушение. Если эти сиволы в мигающем режиме - значит замкнуто соответствующее реле и светится соответствующий светодиод. При этом в левой части экрана отображается надпись "out". Настройка Настройка (программирование) контроллера заключается в установке верхнего и нижнего порогов. Если верхний порог больше нижнего, контроллер будет работать в режиме нагрева/увлажнения - контакты замкнутся, когда температура/влажность станет равной или ниже нижнего порога, разомкнутся - когда температура станет равна или выше верхнего порога. Если верхний порог меньше нижнего, модуль будет работать в режиме охлаждения/осушения - контакты замкнутся, когда температура/влажность станет равной или больше верхнего порога, разомкнутся - когда температура/влажность станет равна или ниже нижнего порога. Для настройки (программирования) контроллера используются кнопки TEMP "▲", "▼", HUMI "▲" и "▼". Для установки верхнего (нижнего) порога температуры нажимают и удерживают кнопку TEMP "▼" (TEMP "▲"), пока показания дисплея не начнут мигать (около 3 секунд). После этого кнопками TEMP "▲" и "▼" увеличивают или уменьшают значение до нужной величины. Установив нужное значение ждут стабилизации показаний на дисплее. На этом установка закончена. Верхний и нижний пороги влажности устанавливают аналогично, при этом используются соответственно кнопки "HUMI "▲" и "▼". Корректировка текущих показаний В случае необходимости текущие показания температуры и влажности можно откорректировать. Для входа в интерфейс корректировки нужно 2 раза нажать кнопку TEMP "▲" (нажатия должны быть быстрыми и короткими - 2 нажатия нужно успеть выполнить буквально за 0,5 секунды). Верхняя строка в мигающем состоянии будет отображать текущее значение корректировки (по умолчанию 00,0). Нижняя строка отображать какой параметр находится в состоянии корректировки; OFE - корректировка температуры, RH - корректировка влажности. Чтобы переключиться с корректировки температуры на корректировку влажности (и наоборот) нажимают кнопку TEMP "▼". Устанавливают нужное значение корректировки при помощи кнопок HUMI "▲" и "▼". Установив нужное значение выходят из режима корректировки - 2 нажатия кнопки TEMP "▲" (нажатия должны быть быстрыми и короткими - 2 нажатия нужно успеть выполнить буквально за 0,5 секунды). На этом установка значения корректировки закончена. Отключение контроллеров Можно отключать/включать контроллеры температуры, влажности или оба. Для этого в режиме работы однократное нажатие кнопки TEMP "▼" или HUMI "▼" выключает соответствующий контроллер. Повторное нажатие - включает. Если контроллер температуры/влажности выключен, символ "°C"/"%" будет отображаться в мигающем режиме. Будут отображаться текущие значения температуры/влажности, а реле срабатывать не будут. Удаленное управление через последовательный порт. Управление контроллером можно осуществлять через последовательный порт (уровни сигналов TTL). Параметры порта для связи скорость порта: 9600bps биты данных: 8; стоповые биты: 1; контроль четности: нет; управление потоком: нет. Команда Описание start Start temperature report stop Stop temperature reporting read Read setting parameters T:ON Temperature relay enable open T:OFF Temperature relay enable close H:ON Humidity relay enable open H:OFF Humidity relay enable close TS:XX,X Set start temperature (-20.0~60.0) TP:XX.X Set stop temperature (-20.0~60.0) HS:XX.X Set start humidity (00.0~100.0) HP:XXX.X Set stop humidity (00.0~100.0) TC:XX.X Set temperature calibration (-10.0~10.0) HC:XX.X Set humidity calibration (-10.0~10.0)
