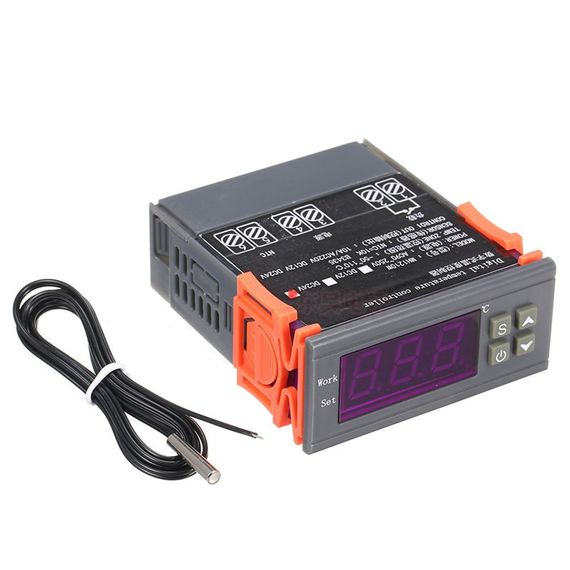

Терморегулятор - термостат, MH-1210W, 220V

Программируемый микропроцессорный регулятор температуры MH1210W

Особенности: большой и четкий светодиодный дисплей, широкий диапазон измерения температуры, применяется для отопления и охлаждения, есть функция калибровки температуры, задержка функции защиты, имеет защитный корпус.

Область применения изделия: Домашние и производственные системы отопления, системы кондиционирования, инкубаторы, теплицы, морозильные или охладительные установки, сушильные шкафы, системы нагрева воды, измерение температуры двигателя с возможностью включения вентилятора радиатора, температуры на улице, в салоне и т. д..

Инструкция по эксплуатации термореле MH1210W

Контакты 1 и 2: разомкнутые контакты реле.

Контакты 3 и 4: контакты питания. Следуйте обозначени ям на приборе.

Контакты 5 и 6: контакты датчика температуры.

Внимание: Включение-выключение потребителя происходит за счет изменения температуры датчика.

1. Параметры прибора:
   • Питание: AC90V ~ AC250V±10%
   • Диапазон замера температуры: -50°C ~ 110°C
   • Диапазон управления: -50°C ~ +110°C
   • Погрешность замера температуры: ±0.5°C
   • Модель сенсора: NTC (10K/3435)
   • Точность управления: 0.1°C
   • Гистерезис: 1 °C
   • Потребляемая мощность: ≤3Вт
   • Параметры реле: AC 10A /220V
   • Рабочая температура: -20°C ~ +70°C
   • Влажность: 90% без конденсата
   • Размеры: Ш75мм*В34.5мм*Г85мм

1. Обозначение кнопок:
   1. PWR: нажмите и удерживайте 3 секунды, чтобы выключить прибор. В выключенном состоянии нажмите кнопку, для включения прибора.
   2. SET:
      • Нажмите единожды кнопку, чтобы зайти в настройку температуры в диапазоне и нажмите Ù или Ú для настройки
      • Нажмите и удерживайте кнопку в течении 3 сек, чтобы зайти в меню настроек. Выбор пункта меню производится посредством ♦ или ►. Вход и подтверждение производится кнопкой SET. Изменения параметра меняется посредством ♦ или ►.
   3. ♦: кнопка вверх
   4. ►: кнопка вниз

1. Инструкция по настройке:

Значение статуса индикаторов: мигающий индикатор WORK -свидетельствует о включенной задержке режима «охлаждение» или «нагрев». Горение индикатора WORK - свидетельствует о включенном режиме «нагрев» или «охлаждение». Функционал: Нажмите и удерживайте 3 секунды кнопку RST, чтобы выключить прибор. В выключенном состоянии нажмите кнопку, для включения прибора.

• Функция нагрева-охлаждения:

Охлаждение: Если замеряемая температура ≥ (выше или равно) заданной плюс гистерезис -реле замыкается и потребитель(охладитель) включается для охлаждения. Если замеряемая температура < (ниже) заданной, реле размыкается и потребитель(охладитель) - выключается.

Нагревание: Если замеряемая температура ≥ (выше или равно) заданной - реле размыкается и потребитель(нагреватель)- выключается. Если замеряемая температура минус гистерезис < меньше заданной -реле замыкается и потребитель(нагреватель) - включается.

• Настройка функции нагрева-охлаждения:

Нажмите и удерживайте кнопку SET для входа в меню. Появится «HC». Нажмите снова SET, чтобы изменить параметр. Чтобы выбрать параметр нагрев (H) или охлаждение (C), нажмите Ù или Ú, затем снова SET чтобы сохранить и выйти в основное меню.

• Разница между температурой вкл и выкл (гистерезис):

Нажмите и удерживайте кнопку SET для входа в меню. Нажмите ♦ или ►, пока не появится D. Нажмите снова SET, чтобы изменить параметр. Чтобы увеличить или уменьшить значение, нажмите ♦ или ►, затем снова SET чтобы сохранить и выйти в основное меню.

• Температурная калибровка: изменение показания температуры реле, если показания отличаются от реальной температуры:

Нажмите и удерживайте кнопку SET для входа в меню. Нажмите ♦ или ►, пока не появится CA. Нажмите снова SET, чтобы изменить параметр. Чтобы увеличить или уменьшить значение, нажмите ♦ или ►, затем снова SET чтобы сохранить и выйти в основное меню.

• Задержка по времени: включение или выключение реле с учетом задержки по времени (рекомендуется для компрессоров холодильников, устанавливать задержку):

Нажмите и удерживайте кнопку SET для входа в меню. Нажмите ♦ или ►, пока не появится PT. Нажмите снова SET, чтобы изменить параметр. Чтобы увеличить или уменьшить значение, нажмите ♦ или ►, затем снова SET чтобы сохранить и выйти в основное меню.

• Верхний и нижний порог температур: Настройка момента срабатывания реле по достижению верхнего или нижнего порога температуры.

Настройка верхнего и нижнего порога температур: Нажмите и удерживайте кнопку SET для входа в меню. Нажмите ► или ♦, пока не появится LS (нижний порог) или HS (верхний порог). Нажмите снова SET, чтобы изменить параметр. Чтобы увеличить или уменьшить значение, нажмите ► или ♦, затем снова SET чтобы сохранить и выйти в основное меню.

Таблица значений и обозначений:

1. Список ошибок и отображение

1. “---” – не подключен сенсор
2. “LLL” – температура ниже -50
3. “HHH” – температура выше +110

1. Внимание!
   • Замеряемые температуры не должны превышать паспортных значений прибора, иначе это грозит повреждением самого прибора!
   • Все подсоединяемые провода должны быть хорошо закреплены винтами, чтобы не допустить проблем с прибором и его показаний.
   • Все провода должны быть подсоединены отдельно друг от друга и в правильные разъёмы, чтобы не привести к повреждению прибора
