Тестер радиокомпонентов LCR-TC1, Измеритель ESR LCR, аккумулятор 300 mAh

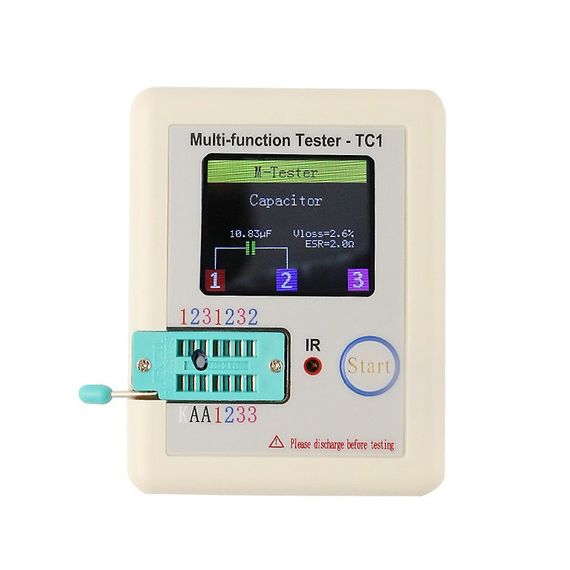

Новая модель универсального тестера радиокомпонентов LCR-TC1. В эту версию устанавливается цветной дисплей TFT 1,8".

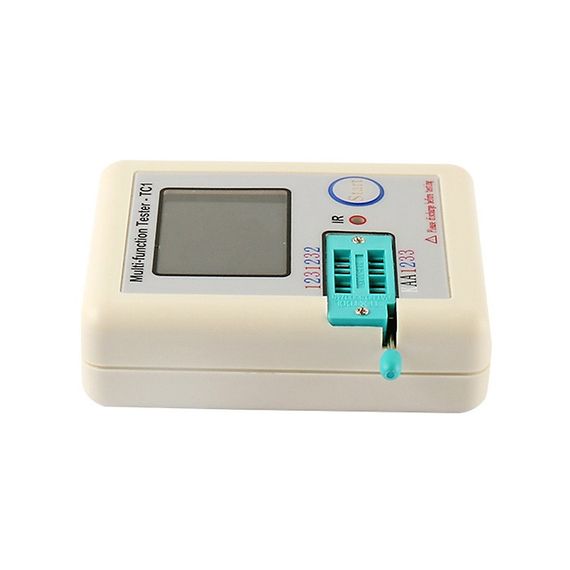

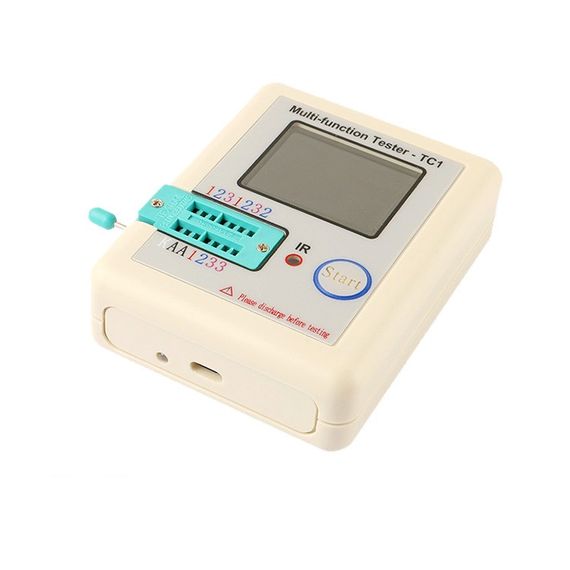

От других подобных тестеров отличается конструкцией в готовом корпусе и наличием литиевого аккумулятора ёмкостью 300 mAh. Наличием двух новых функций: распознавание ИК посылок от пультов управления и проверка стабилитронов с напряжением до 30 В. Для стабилитронов в панельке есть специальные контакты, обозначенные как "К" и "А". Катод и анод соответственно. Подключаем стабилитрон соблюдая полярность, жмем Start и видим параметры.

В тестере собран преобразователь на два выходных напряжения. Одно около 8 В подается на стабилизатор 7805 и идет на питание цифровой части. Второе же, около 34 В предназначено для проверки стабилитронов. Тут все просто, вместе с резистором на 10 кОм стабилитрон образует параметрический стабилизатор, напряжение с которого поступает на вход МК.

Отображает распиновку компонентов, графический рисунок: 1) Транзисторы - Биполярные, Полевые 2) Диоды < 4,5 В 3) Диодные сборки 0,01 - 4,5 В 4) Светодиоды 5) Измеряет напряжение 0,1 - 4,5 В 6) Тиристоры, Симисторы - IGT < 6mA 7) Стабилитроны - напряжение пробоя 0,01 - 30 В 8) Сопротивление (R) - 0...50 МОм, макс. резрешение 0.01 Ом 9) Конденсаторы: - Емкость (C) - 0...100000 мкФ, макс. разрешение 0.01 пФ; - ESR макс. разрешение 0.01 Ом; - Измерение потерь Vloss(%) 10) Индуктивность (L): 10 мкГн - 20 Гн, макс. разрешение 0.01 мГн; - Резонансный метод 0.1 МкГн - 2 мГн, макс. разрешение 0.01мкГн.

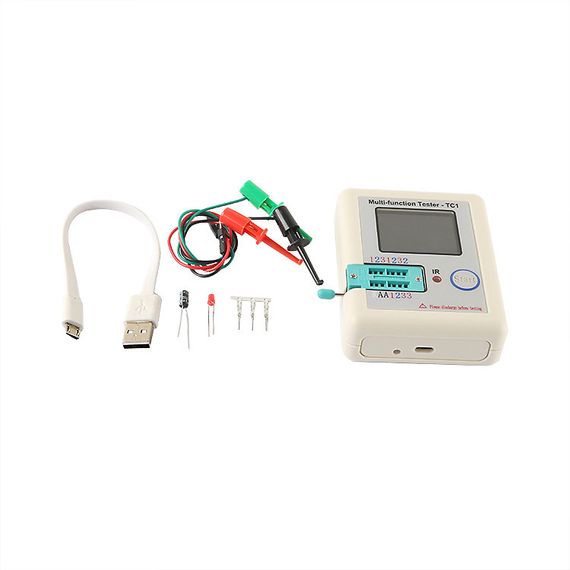

Кроме самого тестера в комплект входит: Щупы Перемычка для калибровки Конденсатор на 1мкФ Светодиод Кабель MicroUSB для зарядки

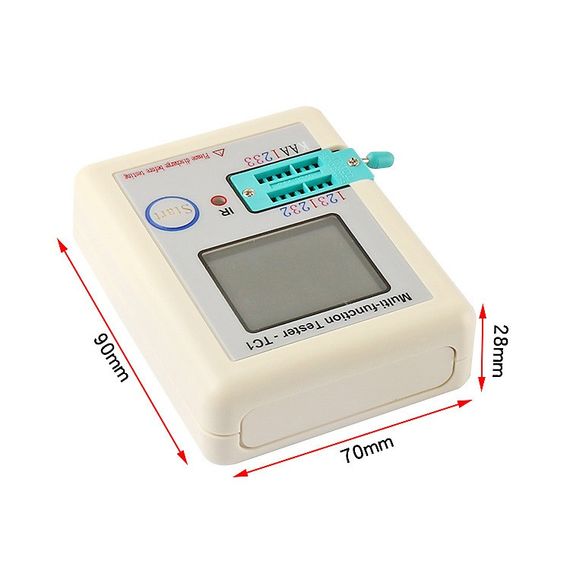

Характеристики: Цветной дисплей TFT 1,8" разрешением 160х128. Встроенный аккумулятор ёмкостью 300 mAh. Размер: 8,8 x 8x 2,8 см Вес: 111,5 г
