Цифровой встраиваемый регулятор температуры W2809, -50 ~ +110°C, 12В, 10A

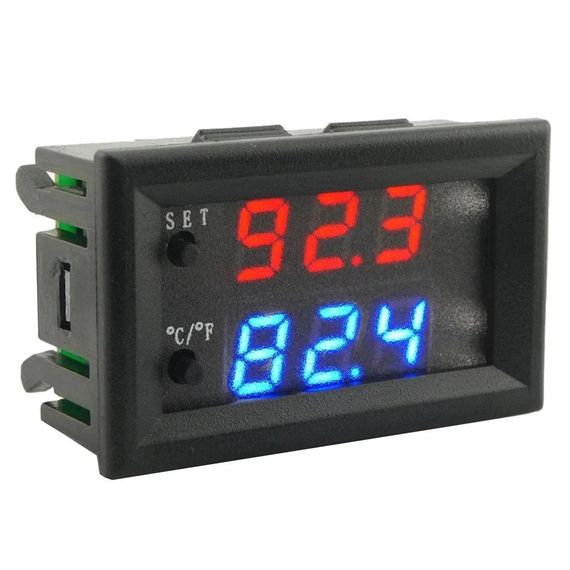

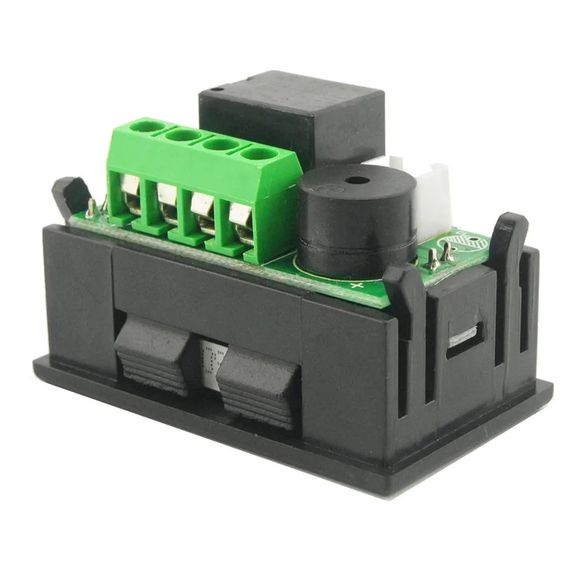

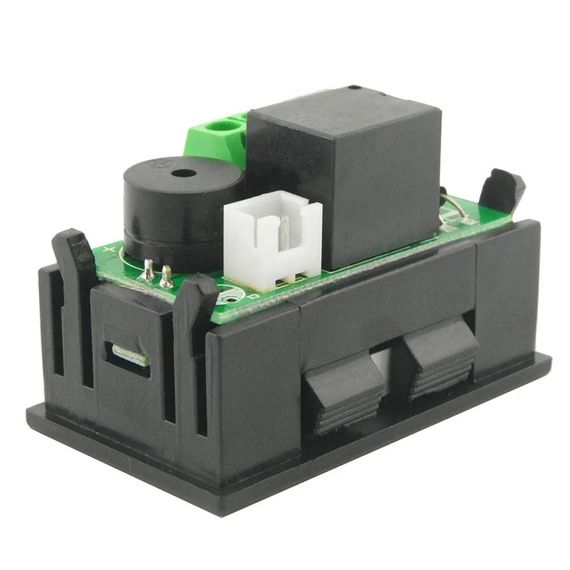

Програмований терморегулятор модель W2809 призначений для контролю температури в діапазоні від -50 до +110°С. Він може працювати в парі з нагрівачем або охолоджувачем. Програмований терморегулятор оснащений трирозрядним LED дисплеєм, індикація включення резе - зміною яскравості дисплея, двома кнопками керування, роз'ємом для підключення зовнішнього термодатчика, клемами К0/К1 для підключення навантаження і +12V/GND для живлення плати терморегулятора. На дисплеї відображається поточна вимірювана температура. Довжина кабелю датчика NTC – 30см. Можливість перемикання °С/°F.

Підготовка до роботи

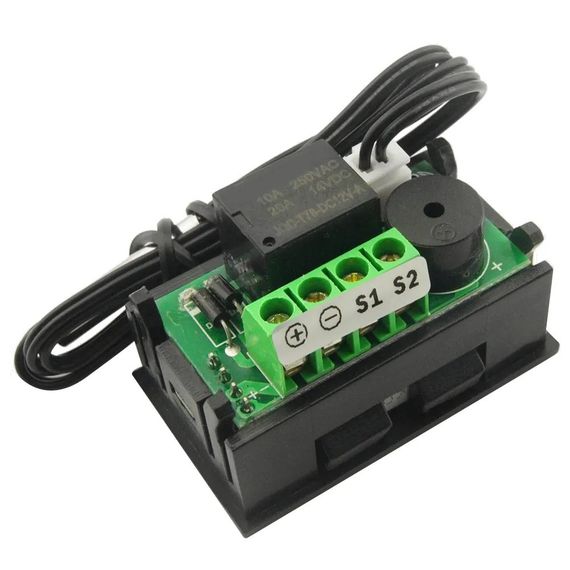

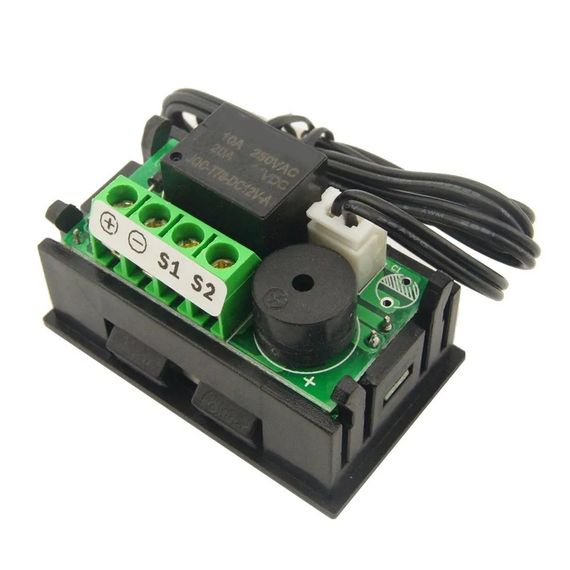

Підключіть джерело живлення 12V постійної напруги до контактів +12V (плюс GND) (мінус 12V). Підключіть навантаження до контактів «К0» та «К1» (підключається до розриву ланцюга живлення керованого приладу (послідовне підключення)) Після подачі живлення 12V на контакти +12V і GND, на LED дисплеї відобразиться поточна температура, виміряна виносним датчиком температури. Встановлення та налаштування заданої температури Для встановлення температури контролю короткочасно натисніть кнопку «SET», після чого кнопками «+» або «-» встановіть задану температуру, і ще раз натисніть кнопку «SET», або не натискайте жодних кнопок протягом 5 секунд.

ПрограмуванняДля входу в режим програмування утримуйте протягом 5 секунд кнопку «SET», після чого кнопками «+» або «-» виберіть код параметра меню (Р0...Р6) з таблиці «Меню терморегулятора». Далі, щоб налаштувати параметр, натисніть кнопку «ЗЕТ» і кнопками «+» або «-» змініть значення параметра. Щоб зберегти налаштування, натисніть і утримуйте кнопку «SET» або не натискайте жодних кнопок протягом 5 секунд.

Меню терморегулятора:

Індикація LED дисплей відображає наступні значення: "LLL" - датчик не підключений, "ННН" - температура поза діапазоном (менше -50°С або більше 110°С), "---" перевищення меж заданих у параметрі Р6 Скидання параметрів у заводські установки Для скидання параметрів у заводські установки (налаштування за замовчуванням):1) відключіть живлення;2) натисніть та утримуйте кнопки «+» та «-»;3) Подайте живлення на терморегулятор.На дисплеї з'явиться напис «888», після чого з'явиться поточна температура.

Характеристики

• Габаритні розміри: 40 х 48 х14 мм
• Діапазон виміру та програмування температури: -50°С ...110°С
• Точність вимірювання: 0,1°З діапазоні від -9,9°С до 99,9°С; або 1,0°З поза цим діапазоном
• Точність управління: 0,1 ° С 0,1 ° С в діапазоні від -9,9 ° С до 99,9 ° С; або 1,0°З поза цим діапазоном
• Точність гістерези: 0,1°С
• Гістерезис: 0,1...15°С
• Час оновлення показів: 0,5 секунд
• Напруга живлення, В: 12 VDC
• Датчик: NTC 10К 0.5%, довжина кабелю 0,3 м, водозахист
• Максимальний струм навантаження: 5А/220VAC; 15А/14VDC
• Температура довкілля: -10...60°С
• Вологість довкілля: 20 - 85 %
• Споживаний струм: 30 мA
• Струм при роботі реле: 65 мА
• Спосіб підключення навантаження: електромагнітне одноканальне реле (5А/220VAC; 15А/14VDC) (при великих навантаженнях використовуйте контактор або твердотільне реле більшої потужності).

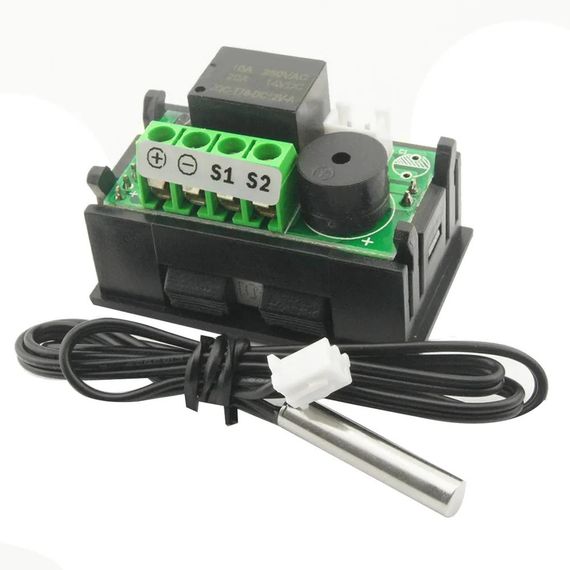

У комплект поставки входять: 1 * регулятор температури 1* температурний датчик
