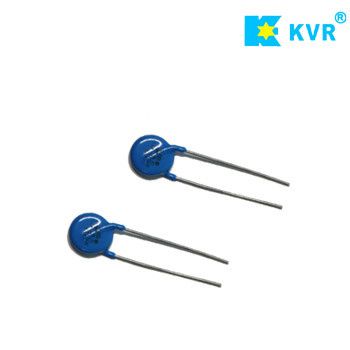

Варістор — нелінійний прилад, який має симетричну вольту-амперну характеристику, аналогічну характеристикі стабілітрону. Серія оксидно-цинкових варісторів — це нелінійні резистори, що складаються переважно з оксиду цинку з додаванням оксидів інших металів. Вони мають симетричну високолінійну вольтамперну характеристику за унікально високої імпульсної стійкості. Оксидо-цинкові варистори є зараз практично єдиним швидкодійним засобом захисту складних і дорогих напівпровідникових напівпровідникових систем різного призначення. Унікальні властивості варісторів використовуються для створення низькочастотних фільтрів, необхідних для високошвидкісних ліній передавання даних; для захисту від імпульсних впливів напруги, для шумопоглинання (радіо/електропроменеві перешкоди) Властивості

• Широкий діапазон напруг
• Висока стійкість до струму перевантаження
• Швидка реакція на різке підвищення напруги (мкс)
• Симетричність вольтів-амперних характеристик
• Оптимальна вольт-амперна характеристика
• Надійність, підтверджена міжнародними стандартами

Застосування

• Побутова електроніка (телевізори, мікрохвильові печі, радіоелектронна апаратура та ін.)
• Пристрої промислової електроніки (електродвигуни, тиристорні схеми керування, релейні схеми, схеми захисту)
• Апаратура засобів зв'язку
• Пристрої обробки даних
• Обладнання передавання електроенергії
• Системи електропостачання

Рис. Вольт-амперна характеристика варістору Варістор у стані спокою має високий опір (кілька МОм) щодо захищуваного приладу та не змінює характеристику електричного ланцюга. У разі перевищення напруги варістор має низький опір (всього кілька Ом) і фактично шунтує прилад, тобто пристрій Е захищений. Опис параметрів Напруга варистора: Напруга варистора — це падіння напруги на ньому за струму від 0,1 мА до 1 мА впродовж певного періоду часу Робоча напруга: Зазвичай наводяться максимальні значення змінного VAC і постійного VDC робочої напруги. Струми витоків за робочих напруги незначні Нелінійна експонента (α): Вольт-амперна характеристика варістору визначається співвідношенням I=KVα, Де К — константа, що залежить від конфігурації, а α — нелінійна експонента. Для обчислення значення α зазвичай беруть дві точки — (V1, I1), (V2, I2): Максимальна напруга обмеження: Це максимальна напруга Up між виведеннями варістору втілення тривалості імпульсу струму (8/20 μс) Потужність: Максимальна розсіювана енергія (Дж) втілення імпульсу тривалістю 10/1000 μсек E = K x Vm x I m x T E: потужність (Дж) K: константа = 1.4 Vm: максимальна напруга обмеження за Im Im: максимально допустимий піковий струм з імпульсом 10/1000 μсек T: тривалість струму перевантаження (1000 μсек) Струм перевантаження: Максимальний піковий струм варистора у разі зміни напруги варістору на 10% за стандартного імпульсу струму (8/20 μc) прикладений один або двічі з інтервалом 5 хв Середня розсіювана потужність: Середня потужність розсіювання за заданої температури довкілля Місткість: Ємність — опорна величина, що вимірюється за заданої частоти Оцінка терміну експлуатації варістора: Визначається як максимально допустима кількість імпульсів, докладених до варистора. Для визначення використовуються імпульси стандартної тривалості — 8/20 μс (або 10/1000 μсек)

Як підібрати аналог варисора

Підбирати варистори для заміни логічної не за фірмою виробнику та не за кольором, а за:

• напругою
• діаметру.

Діаметр відповідає здатності варистора поглинути певну потужність імпульсу, тому треба замінювати на такий самий, або більше.

Напруга спрацьовування можна дізнатися за маркуванням — з таблиці та за ним підібрати аналог із наявних.

Якщо маркування не збереглося, то підібрати можна за:

• функціональному призначенню
• за електронною схемою

Наприклад, якщо він стоїть на вході приладу, що працює від змінної мережі 220 В, то зазвичай він розрахований на класифікацію напруги — 470 В, 560 В реже 430 В.

Це відповідає середньоквадратичному значенню змінної напруги 300 В, 350 В і 275 В відповідно. У більшості випадків ставлять на напругу 470 В, тоді унеможливлюються часті згоряння запобіжника та радіоелементи плати захищені надійністю.

Параметри та маркування варісторів різних виробників
