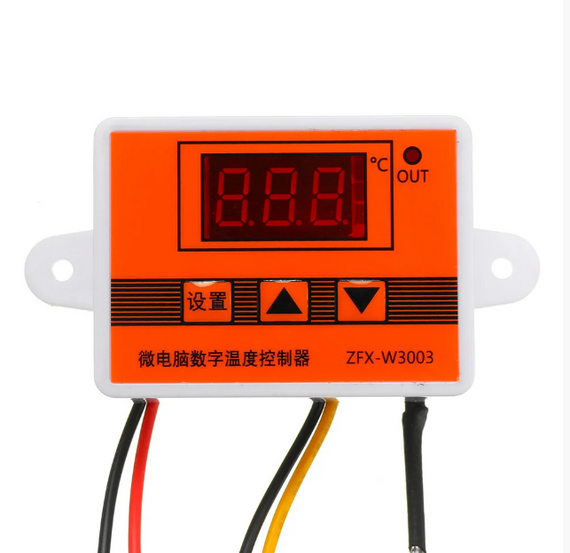

Высокотемпературный терморегулятор (термостат) ZFX-W3003, от 0 до +450 C, 220V

Характеристики:

Напряжение питания: 220 В

Мощность нагрузки: 1500 Вт

Диапазон регулирования температуры: 0-450 ° C

Диапазон температур: 0-450 ° C

Точность контроля температуры: 0,1 ° C

Вход для измерений: термопара К-типа

Тип выхода: прямой выход

Выходная мощность: до 10A

Монтажное отверстие: 73 мм

Диафрагма: 4 мм

Размер: 60 * 45 * 31 мм

P0 устанавливает начальную температуру

Нажмите кнопку настройки, чтобы войти во внутреннее меню. По умолчанию отображается T0. Нажмите кнопку настройки еще раз, чтобы установить желаемую температуру запуска с помощью кнопок вверх и вниз.

P1 устанавливает температуру остановки

b Установите кнопку для входа во внутреннее меню, цифровой дисплей P0, переключитесь на P1 с помощью кнопок вверх и вниз, снова нажмите кнопку настройки и установите требуемую температуру остановки с помощью кнопок вверх и вниз.

P2 установка коррекции температуры

Таким же образом войдите во внутреннее меню, переключитесь на P2, нажимая кнопки вверх и вниз, снова нажмите кнопку настройки и установите требуемую температуру калибровки с помощью кнопок вверх и вниз. При настройке, если обнаруженное значение температуры на 0,5 ° C больше фактического значения температуры, то температура калибровки, подлежащая настройке, составляет -0,5 ° C. Если значение контрольной температуры на 1 ° C меньше фактического значения температуры, температура калибровки, подлежащая настройке, составляет 1 ° C. Температура + - температура коррекции = фактическая температура.

P3 устанавливает отложенный старт

Таким же образом войдите во внутреннее меню, переключитесь на P3 с помощью клавиш вверх и вниз, снова нажмите кнопку настройки и установите требуемое время задержки с помощью кнопок вверх и вниз (единица измерения минута> задержка запуска обычно используется для охлаждение компрессора, если это необходимо для холодильника с морозильной камерой, это значение необходимо установить. Значение противодавления компрессора устанавливается на 3-6 минут. Если вы не используете его для управления компрессором или не нуждаетесь в функции задержки, пропустите этот пункт.

Способ настройки режима отопления:

Нажмите кнопку SET, чтобы войти во внутреннее меню, установите температуру запуска, установив значение P0, и установите температуру остановки, установив значение P1.

Случаи применения:

Управляйте водонагревателем, нагревайте его до 50 ° C, чтобы остановить, и температура снова упадет до 40 ° C, чтобы снова начать нагрев. Как это установить?

Шаг 1: Определите рабочий режим как режим нагрева, начальную температуру

Шаг 2: Нажмите кнопку SET, чтобы войти во внутреннее меню, выберите P0 и нажмите кнопку SET, чтобы установить значение P0 на 40 ° C.

Шаг 3: Нажмите кнопку SET, чтобы войти во внутреннее меню, выберите P1 и нажмите кнопку SET, чтобы установить значение P1 на 50 ° C.

Режим настройки режима охлаждения:

Способ настройки такой же, как указано выше.

Замечания:

При установке режима обогрева, если вы случайно установили заданное значение температуры вверх ногами, индикатор выхода не загорится, нагрузка не будет работать. Если вышеописанная ситуация возникает после завершения настройки, вы можете проверить, является ли заданное значение температуры обратным.
