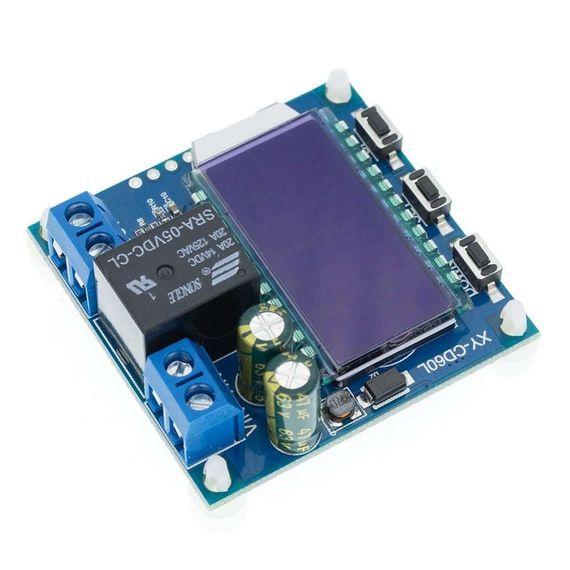

XY-CD60L контроллер заряда/разряда аккумуляторов

XY-CD60L - это модуль контроллера заряда и разряда аккумуляторов. DC 6 ~ 60 В можно использовать для любых литиевых / свинцово-кислотных аккумуляторов.

Внимание!!! Плата не является зарядным устройством. Она контролирует заряд/разряд аккумулятора. Это простой контроллер напряжения. Он может включать и выключать выход через реле. Он не может менять выходное напряжение.Характеристики:- Рабочее напряжение: DC 6 - 60 В- Ток: до 3A- Рабочая температура: -40 ~ 85 С- Влажность при эксплуатации: 0% ~ 95%- Размеры: 46 х 45 х 20 ммДва режима работы: заряд и разряд аккумулятора.Режим зарядки: (на экране символ IN)- установите верхний UP и нижний пределы напряжения DN; - когда напряжение батареи меньше или равно нижнему пределу напряжения DN, реле включается, и зарядное устройство начинает зарядку аккумулятора;- когда напряжение батареи больше или равно верхнему пределу напряжению UP, реле отключается для завершения зарядки;- о режимах работы реле сигнализирует светодиодный индикатор.Режим разрядки: (на экране символ OUT)- Установите верхний UP и нижний пределы напряжения DN;- когда напряжение батареи больше или равно верхнему пределу напряжения UP, реле включается и начинает разрядку;- когда напряжение батареи меньше или равно нижнему пределу напряжению DN, реле выключается и завершает разрядку; - о режимах работы реле сигнализирует светодиодный индикатор.Автоматический контроль параметров: Если значение DN больше чем UP, на экране отобразится ERR (ошибка).Описание клавиш:- короткое нажатие кнопки UP, переключает % и время;- длительное нажатие (5 секунд) переключает режимы: режим зарядки: IN, режим разрядки: OUT;- короткое нажатие SET: просмотр параметра;- длительное нажатие (5 секунд) SET, настройка: верхний предел напряжения, UP: нижний предел напряжения, DN: время включения, DOP: задержка включения (0-999 секунд), FOP: принудительное включение (0-10 секунд) в режиме разрядки;- короткое нажатие кнопки DOWN, выключение/включение реле, аварийная остановка;- длительное нажатие (5 секунд) DOWN, установка ЖК-подсветки L-P: выключение подсветки, включение: подсветка автоматически гаснет через 5-10 минут, активация - любая клавиша.Настройка устройства:(A) Войдите в режим настройки параметров, нажав клавишу SET, длительное нажатие (5 секунд);B) после входа в интерфейс настройки параметров, выберите параметр клавишей SET.C) установите кнопками UP/DOWN значение параметра;D) для установки других параметров повторите шаги B и c;E) после установки всех параметров нажмите кнопку SET, длительное нажатие (5 секунд) для выхода и сохранения;- Отложенное время включения (0-999 секунд): - завершение зарядки/разряда, интервал между повторным включением;- Отложенное время запуска при разрядке (0-10 с):
