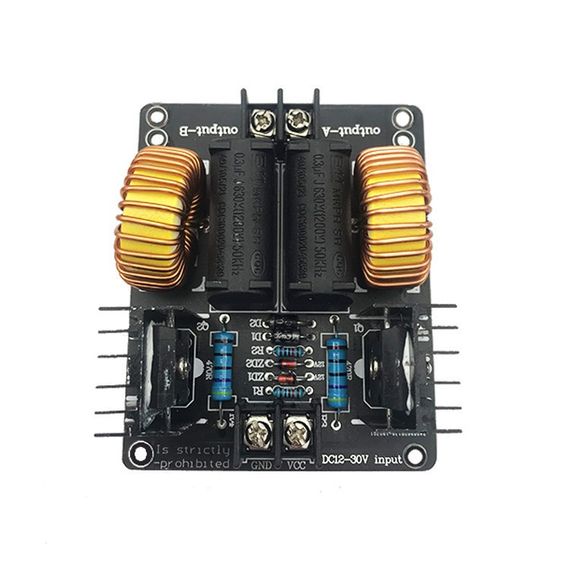

ZVS-драйвер для физических опытов (трансформатор Тесла, генератор Маркса) 12-30В 10А 200W

Рабочее напряжение: 12В-30В постоянного тока (менее 12В не работает)

2. Требования к питанию: 12В ≥ 5А/15В или более ≥ 10А (чем выше ток, тем больше мощность)

3. Рабочая частота: 30KHz-50Kz адаптивная

4. Длина дуги: 1-5 см

5. Выходное напряжение/мощность; при вводе 12В/5А выход составляет около 10000 в 60 Вт; при вводе 24В/10А выход составляет около 20000 в 200 Вт

6. Максимальная мощность: 180-360 Вт

7. размер платы: 96 X 85 мм(L * W)

Эта плата драйвера имеет следующие особенности:

1. Он принимает военный класс 1,6 мм двухстороннее производство стекловолокна (общие торговцы используют недорогую одиночную панель)

2. Используя большие индукторы, разработанные фабрикой, параметры соответствуют и производительность более стабильна (большое магнитное кольцо 30 мм, с использованием чистой медной проволоки 1,2 мм)

3. Все резисторы используют пятикольцевые плотные резисторы (пятикольцевые прецизионные резисторы имеют небольшую погрешность и работают более стабильно)

4. Ток в нижней части печатной платы в основном Луженый (используется для индукционного нагрева. Как правило, для экономии затрат, общий бизнес может сделать только высоковольтный пакет привода, не открывая окно. После использования для индукционного нагрева, он сгорит, потому что медь легкая. Перегрузки по току недостаточно. 5. Как правило, питание от 12-30 В постоянного тока. Ток должен быть более 10 А. Поскольку плата драйвера работает при переключении нулевого напряжения, его эффективность является самой высокой. Другие. Привод несравнен, чем выше напряжение, тем длиннее тянется дуга (я лично тестирую импульсный источник питания 27 в/15А, который может вытянуть дугу выше 80 мм, в основном нет тепла), также может использоваться для индукционного нагрева или закалки, это также напряжение, чем выше нагрев, Чем быстрее генерируется тепло. Рекомендуется, чтобы диаметр нагреваемого твердого объекта не превышал 2/3 катушки.
