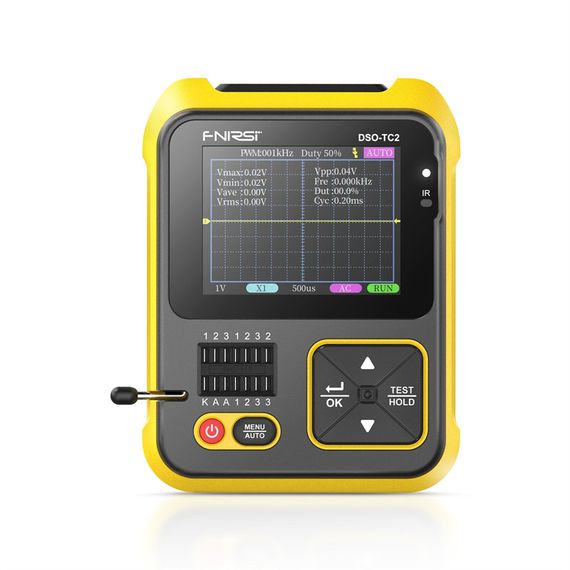

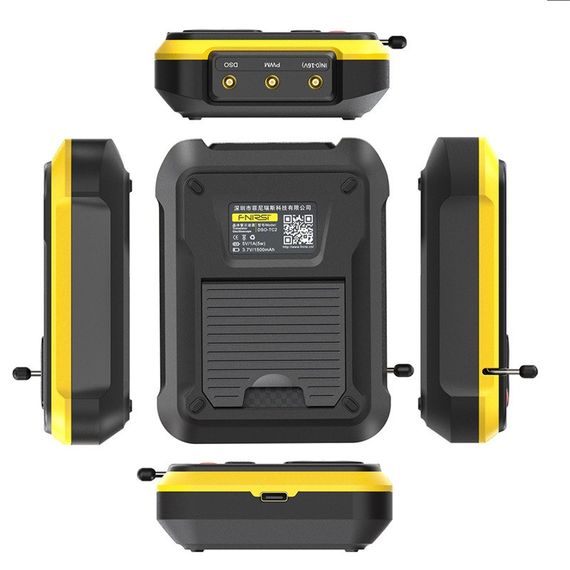

Осциллограф портативний (кишеньковий) FNIRSI DSO-TC2

Прибір хороший для початківців радіо-любовців, адже можна за невелику ціну купити як би два прилади в одному: тестер широкого асортименту радіодеталей, і невеликий осцилограф з приємним інтерфейсом і кольоровим дисплеїм. Прибір може стати першим осцилографом радіолюбця, або корисним доповненням у лабораторії досвідченого електронщика, який дозволяє робити перевірку і ремонт мобільного апарату, на виїзді, у польових умовах, або просто без прив’язаності до лабораторного столу.

Основні функції:

1. Цифровий осцилограф:

• Смужки пропуску = 200 кГц
• Частота змішування = 2.5 MS/sec
• Вхідне протистояння = 1 МОм
• Діапазон вхідних стресів з дільником 1:1 = 80Vp ($i40V)
• Діапазон вхідних стресів з дільником 1:10 = 800Vp ($400V)
• Чутливість вертикально = 10mV/Div — 10V/Div
• Горизонтальна розгортання = 10us/Div — 500s/Div
• Режими синхронізації = Auto/Normal/Single (Автоматичний, Нормальний, одиночний)
• Тип синхронізації = Фронт сигналу, Спад сигналу
• Рівень синхронізації — Настроєний, з індикою
• Заморозка осциллограми — Функція HOLD
• Автоматичні виміри - Максимум, Мінімум, Середнє значення, RMS, від піку до піку, частотомер, тривалість періоду, ввічливість.

2. Генератор тестового Шемі сигналу

• Генератор Шим сигналу в режимі осцилографа - частота від 0 до 80 кГц, шанобливість 0...100%, амплітуда 5V.
• Генератор тестового сигналу в режимі тестувальника компонентів - від 1,5 кГц до 10 мГц

3. ТЕСТЕР електронних компонентів

• Перевірка транзисторів та вимірювання їх параметрів: Коефіцієнт передачі Hfe; Пряма напруга База-Еміттер; Ставлення тока Колектора до току еміттера; ICEO, ICES, пряме напруження вмонтованого захисного диода.
• Перевірка диодів: Пряме падіння тиску на диоді, ємкість переходу, зворотний струм витоки
• Польові транзистори JFET: Eмкість затвору Cg, Ток стока при фіксованому тоці затвору, падіння напруженості на захисному диоді
• Транзистори IGBT: Ток стока при фіксованому струмі затвору, падіння напруженості на захисному диоді
• Транзистори MOSFET: Включення Vt; Емкість затвору Cg; падіння напруги на захисному диоді
• Перевірка конденсаторів: Обмірювання посудин від 25pF до 100uF; Фактор втрат Vloss
• Перевірка решісторів: Вимірювання опору від 0.01Ом до 50МОм
• Перевірка котушок індуктивностіВимірювання індуктивності від 10uH, вимірювання опору котушки постійний струм
• Перевірка акумуляторів: Вимірювання заряду у діапазоні 0,01V — 4.5V, Індикація полярності виведення батарей
• Вимірювання температури за допомогою датчика DS18B20
• Вимірювання вологості за допомогою датчика DHT1
• Декодування сигналів з ІК пультів Дистанційне керування протоколом NEC: Відображення кодів користувача і кодів даних, відображення хвильової форми сигналу інфрачервоного датчика.

Основні технічні характеристики

• Модель: SO-TC2
• Дисплей: TFT дисплей з діагональю 2.5 дюйма і світлодіодною підсвічуванням
• Джерело живлення: Вмонтований литій іонний акумулятор ємкістю 1500 mAh
• Порт зарядки — USB TYPE C напруження +5V

Комплект поставки

• Сам пристрій
• Інструкція
• Кабель Type-C
• 3 провід з затисками для тестування компонентів
• Упаковка
• стандартні бджолоїдки
• перехідник для кабелю осциллографа
• Стандартний офільографічний щуп з ділником напруження
• чохол для тестера
• блок живлення 5В
