УМС8-08 енератор на 8 мелодий (-1,35...-2,0 В)

DIP-14

УМС-8-08 ≈ епізоди з весільного вальсу Мендельсона та вальсу Штрауса "Весняні голоси" ≈ вісім музичних фраз із популярних творів.

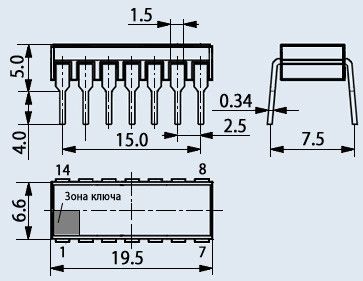

Корпус типу 2102.14-1.

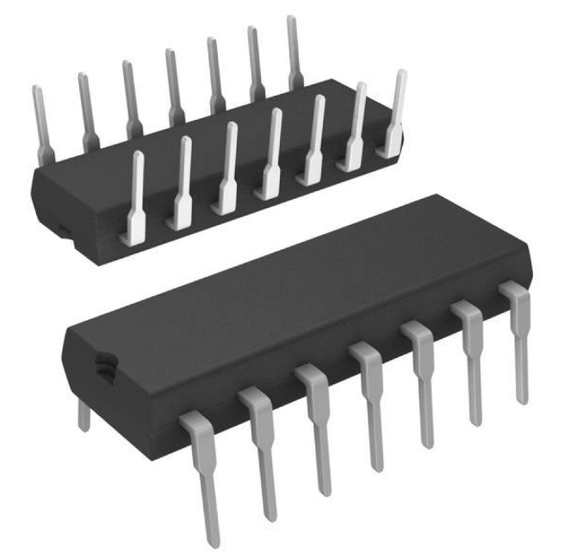

Мікросхема на фото вище:

Розшифровується це скорочення дуже просто ≈ пристрій музичного синтезатора. Мікросхеми являють собою ПЗП, запрограмовані так, щоб у режимі зчитування інформації частота вбудованого НЧ генератора змінювалася, відповідаючи побудові тієї чи іншої музичної фрази. Зазвичай, тривалість "зашитих" у ПЗУ мелодій становить від 10 до 40 сек. Місткість різних УМС різна від двох до восьми простих музичних відривів. "Репертуар" їх теж різноманітний. Це фрагменти популярних естрадних пісень, вальсів, маршів, відомих творів оперної класики.

Разом із буквеними позначеннями на корпусах УМС містяться й цифрові. Перші після букв цифри (7 або 8) вказують на номер заводської модифікації, а останні дві цифри ≈ на номер програми, записаної в ПЗП. Так, наприклад, УМС-7 і УМС-8 "виконують" частинки мелодій двох вальсів і переривчастий сигнал частотою 1 кГц; УМС-7-01 і УМС-8-01 містять три фрагменти популярних пісень воєнних років: "Землянка", "Ех, дороги", "Венський вальс"; УМС-7-03 ≈ два згадки дитячих пісень; УМС-8-04 ≈ три мелодії пісень і переривчастий сигнал; УМС-8-05 і УМС-8-08 ≈ епізоди з весільного вальсу Мендельсона та вальсу Штрауса "Весняні голоси" ≈ вісім музичних фраз із популярних творів.

Мікросхеми УМС легко використовувати в найрізноманітніших пристроях: музичних скриньках, будильниках, квартирних дзвінках. Досить забезпечити схему кварцовим резонатором на 32768 Гц, транзистором і динамічною головкою, щоб отримати готовий музичний пристрій. Один із варіантів такої схеми наведений на малюнку.

Автором використаний кварц від електронного годинника. Діод VD1 може бути будь-яким, його можна також замінити резистором 100 кОм. Транзистор ≈ будь-який із серій КТ315, КТ312. Динамічна головка — теж будь-яка, з вихідною потужністю від 0,25 до 1 Вт.

Музичні пристрої, побудовані на базі УМС, можуть мати й іншу, складнішу схемотехніку. Повне використання функціональних можливостей УМС видно з таблиці, у якій наводиться призначення виводів мікросхеми.

Номер виведення Призначення Список деталей:

01 Вихід звукового сигналу (Вих. 1) УМС8

02 виведення живлення від джерела напруги Uпіт-3,0 В Кварцовий резонатор KDS2G 32768 Гц

03 Вхід вибору режиму "А" Діод КД 522б

04 Вхід вибору програми Конденсатор електролітичний 470 МФ*10В

05 Загальний вивід (ОВ) КТ315

06 Вхід вибору мелодії Динамік 1 Вт

07 Вхід генератора

08 Вихід генератора

09 Вхід прискореного контролю

10 ≈

11 ≈

12 Вхід переривання сигналу

13 Вхід збудження сигналу

14 Вихід звукового сигналу (Вих.2)
