Характеристики Д815В Стабілітрон 8,2В (7,4... 9.1 V). Корпус КДЮ11-3 8W
| Виробник | |
| Матеріал виготовлення | Кремній |
| Тип діода | Стабілітрон |
| Призначення діода | Обмежувальний |
| Максимальна потужність розсіювання | 0.34 Вт |
| Мінімальна напруга стабілізації | 11.5 В |
| Максимальна напруга стабілізації | 14 В |
| Страна происхождения | СССР |
Опис Д815В Стабілітрон 8,2В (7,4... 9.1 V). Корпус КДЮ11-3 8W

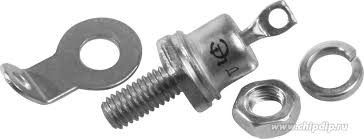

Д815В Стабілітрон 8W 7,4... 9.1 V. Корпус КДЮ11-3
Д815В Стабілізрони Д815В кремнієві, дифузійно-сплавні, середньої потужності. Призначені для стабілізації номінальної напруги 8,2 В діапазоні струмів стабілізації 50...950 мА. Використовуються для роботи в електронній апаратурі спеціального призначення. Випускаються в металостекуваному корпусі з жорсткими виведеннями. Маркуються цифро-букванним кодом, схема з'єднання електродів із виведеннями вказується на корпусі. Корпус стабілітрона в робочому режимі слугує негативним електродом (катодом). Тип корпусу: КДЮ-11-3. Маса стабілітрона з комплектуючими деталями не більш ніж 6,0 г. Категорія якості: «ОТК», «ВП», «ОС». Технічні умови: - приймання «1» АА0.336.545ТУ; - приймання «5» УЖ3.362.027ТУ; — приймання «9» УЖ3.362.027ТУ, аА0.339.190ТУ. Термін зберігання не менш ніж 25 років від дня виготовлення. Зарубісний аналог: 1N4258A. Основні технічні параметри стабілізрона Д815В: • Розкидання напруги стабілізації: 7,4... 9.1 В при Iст 1 А; • Температурний коефіцієнт напруги стабілізації: 0,07%/°С; • Тимчасова нестабільність напруги стабілізації: ± 4%; • Постійна пряма напруга: 1,5 В при Iпр 500 мА; • Диференціальний опір стабілізрона: 1 Ом; • Мінімально допустимий струм стабілізації: 50 мА; • Максимально допустимий струм стабілізації: 950 мА; • Максимально допустима розсіювана потужність на стабілізроні: 8 Вт; • Робочий інтервал температури довкілля: -60... +125 °С
Технічні характеристики стабілізаторів Д815А, Д815Б, Д815В, Д815Г, Д815Д, Д815Е, Д815Ж:
| Тип стабілізрона | Uст. | αUст. | Uпр. (при Iпр.) | rст. | Iст. | Рmax | Тк.max (Тп.) | Т окр. | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| хв | ном | макс | Iст.ном. | хв | макс | |||||||
| В | В | В | мА | %/С | В (мА) | Ом | мА | мА | Вт | °С | °С | |
| Д815А | 5 | 5,6 | 6,2 | 1000 | 0,045 | 1,5 (500) | 0,6 | 50 | 1400 | 8 | 125 | -60... +125 |
| Д815Б | 6,1 | 6,8 | 7,5 | 1000 | 0,05 | 1,5 (500) | 0,8 | 50 | 1150 | 8 | 125 | -60... +125 |
| Д815В | 7,4 | 8,2 | 9,1 | 1000 | 0,07 | 1,5 (500) | 1,0 | 50 | 950 | 8 | 125 | -60... +125 |
| Д815Г | 9 | 10 | 11 | 500 | 0,08 | 1,5 (500) | 1,8 | 25 | 800 | 8 | 125 | -60... +125 |
| Д815Д | 10,8 | 12 | 13,3 | 500 | 0,09 | 1,5 (500) | 2,0 | 25 | 650 | 8 | 125 | -60... +125 |
| Д815Е | 13,3 | 15 | 16,4 | 500 | 0,10 | 1,5 (500) | 2,5 | 25 | 550 | 8 | 125 | -60... +125 |
| Д815Ж | 16,2 | 18 | 19,4 | 500 | 0,11 | 1,5 (500) | 3,0 | 25 | 450 | 8 | 125 | -60... +125 |
Усоловні позначення електричних параметрів стабілізронів:
• Uст. - напруга стабілізації стабілізатора; • αUст. - температурний коефіцієнт напруги стабілізації стабілізатора; • Uпр. - постійна пряма напруга; • Iпр. - постійний прямий струм; • rст. - диференціальний опір стабілізрона; • Iст. - струм стабілізації стабілізатора; • Рmax - розсіювана потужність стабілізрона; • Тк. мах - максимально допустима температура корпусу стабілізрона; • Тп. мах - максимально допустима температура переходу стабілізрона; • Т окр. - температура довкілля.
