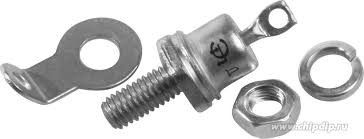

КС680А Стабілітрон 180V (162... 198 V) 5W корпус КДЮ11-3
В наявності
Код:000943005
Відділення Meest ПОШТАЗа тарифами
Відділення УкрпоштиЗа тарифами
Самовивіз із магазинуКиїв, ушинського 4
Кур'єр Нової ПоштиЗа тарифами
Відділення Нової ПоштиЗа тарифами
Оплата на картку продавця
Рахунок-фактура для юридичних осіб
Оплата при отриманні товару
Рахунок-фактура для фізичних осібНа товари, представлені на маркетплейсі, поширюється гарантія відповідно до умов виробника або продавця та чинного законодавства України.
Гарантійний термін вказується в описі товару, гарантійному талоні або супровідних документах. Протягом гарантійного періоду покупець має право на:
- безкоштовне усунення недоліків товару;
- обмін товару неналежної якості;
- повернення коштів у випадках, передбачених законодавством.
Гарантія не поширюється на:
- механічні пошкодження;
- пошкодження внаслідок неправильного використання або зберігання;
- природний знос товару;
- несправності, спричинені стороннім втручанням або самостійним ремонтом.
Для звернення за гарантійним обслуговуванням необхідно:
- надати номер замовлення;
- зберегти гарантійний талон (за наявності);
- надати фото або опис несправності.
Розгляд гарантійного звернення здійснюється у строки, передбачені чинним законодавством України.
Ви можете повернути або обміняти товар відповідно до Закону України «Про захист прав споживачів» протягом 14 календарних днів з моменту отримання замовлення.
Для оформлення повернення товар повинен:
- не мати слідів використання;
- зберігати товарний вигляд та споживчі властивості;
- бути у повній комплектації;
- містити оригінальне пакування, ярлики та документи.
Повернення коштів здійснюється після перевірки товару продавцем протягом 3–7 робочих днів тим самим способом, яким була проведена оплата, якщо інше не погоджено сторонами.
Вартість доставки при поверненні:
- у разі повернення товару належної якості оплачується покупцем;
- у разі отримання бракованого або помилково відправленого товару — за рахунок продавця.
Для оформлення повернення зверніться через особистий кабінет маркетплейсу або безпосередньо з продавцем цього товару, вказавши номер замовлення та причину повернення.
Товари, які входять до переліку таких, що не підлягають поверненню згідно із законодавством України, поверненню та обміну не підлягають.
Характеристики КС680А Стабілітрон 180V (162... 198 V) 5W корпус КДЮ11-3
| Виробник | |
| Матеріал виготовлення | Кремній |
| Стан | Новий |
| Тип діода | Стабілітрон |
| Призначення діода | Обмежувальний |
| Максимальна потужність розсіювання | 8 Вт |
| Минимальное напряжение стабилизации | 135 |
| Номинальное напряжение стабилизации | 150 |
| Максимальное напряжение стабилизации | 165 |
| Страна происхождения | СССР |
Опис КС680А Стабілітрон 180V (162... 198 V) 5W корпус КДЮ11-3
Стабільйони КС680А кремнієві, дифузійно-сплавні, середньої потужності. Призначені для стабілізації номінальної напруги 180 В у діапазоні струмів стабілізації 2,5...28 мА. Випускаються в металостекуваному корпусі з жорсткими виведеннями. Тип стабілізрона наводиться на корпусі. Корпус стабілітрона в робочому режимі слугує негативним електродом (катодом). Маса стабілітрона з комплектуючими деталями не більш ніж 6 г. Технічні умови: АА0.336.545 ТУ. Основні технічні параметри стабілізрона КС680А: • Номінальна напруга стабілізації: 180 В за Iст 25 мА; • Розкидання напруги стабілізації: 162... 198 В; • Температурний коефіцієнт напруги стабілізації: ±0,2%/°С; • Диференціальний опір стабілізрона: 330 Ом за Iст 30 мА; • Мінімально допустимий струм стабілізації: 2,5 мА; • Максимально допустимий струм стабілізації: 28 мА; • Максимально допустима розсіювана потужність на стабілізроні: 5 Вт; • Робочий інтервал температури довкілля: -60... +125 °С
Технічні характеристики стабілізаторів КС620А, КС630А, КС650А, КС680А:
| Тип стабілізрона | Uст. | αUст. | Uпр. (при Iпр.) | rст. | Iст. | Рmax | Тк.max (Тп.) | Т окр. | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| хв | ном | макс | Iст.ном. | хв | макс | |||||||
| В | В | В | мА | %/С | В (мА) | Ом | мА | мА | Вт | °С | °С | |
| КС620А | 103 | 120 | 132 | 50 | 0,2 | 1,5 (500) | 150 | 5 | 42 | 5 | 125 | -60... +125 |
| КС630А | 117 | 130 | 143 | 50 | 0,2 | 1,5 (500) | 180 | 5 | 38 | 5 | 125 | -60... +125 |
| КС650А | 135 | 150 | 165 | 25 | 0,2 | 1,5 (500) | 270 | 2,5 | 33 | 5 | 125 | -60... +125 |
| КС680А | 162 | 180 | 198 | 25 | 0,2 | 1,5 (500) | 330 | 2,5 | 28 | 5 | 125 | -60... +125 |
Усоловні позначення електричних параметрів стабілізронів:
• Uст. - напруга стабілізації стабілізатора; • αUст. - температурний коефіцієнт напруги стабілізації стабілізатора; • Uпр. - постійна пряма напруга; • Iпр. - постійний прямий струм; • rст. - диференціальний опір стабілізрона; • Iст. - струм стабілізації стабілізатора; • Рmax - розсіювана потужність стабілізрона; • Тк. мах - максимально допустима температура корпусу стабілізрона; • Тп. мах - максимально допустима температура переходу стабілізрона; • Т окр. - температура довкілля.
