КТ819Б транзистор NPN (10А 50В) 60W (ТО220)

Артикул: 000935885

є в наявності

Характеристики КТ819Б транзистор NPN (10А 50В) 60W (ТО220)

Виробник ЗАО Кремний Маркетинг г. Брянск
Матеріал корпусу Пластик
Тип монтажу Ручний монтаж
Максимальна потужність розсіювання 60 Вт
Тип транзистора Біполярний
Тип біполярного транзистора N-P-N
Максимально допустима напруга колектор-емітер 50 В
Максимально допустимий струм колектора 15 А
Техническое описаниескачать PDF в спецификации
ИсполнениеДискретное

Опис КТ819Б транзистор NPN (10А 50В) 60W (ТО220)

КТ819Б транзистор NPN (10А 50В) 60W (ТО220)

Наимен. тип Uкбо(и),В Uкэо(и), В Iкmax(и), мА Pкmax(т), Вт h21э Iкбо, мкА fгр., МГц Uкэн, В
КТ819А

n-p-n

40 40 10000 (15000) 1.5(60) 15-225 1000 3 <2
КТ819Б 50 50 10000 (15000) 1.5(60) 20-225 1000 3 <2
КТ819В 70 70 10000 (15000) 1.5(60) 15-225 1000 3 <2
КТ819Г 100 100 10000 (15000) 1.5(60) 12-225 1000 3 <2

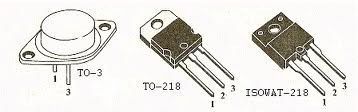

Корпус:

Наимен. тип Uкбо(и),В Uкэо(и), В Iкmax(и), мА Pкmax(т), Вт h21э Iкбо, мкА fгр., МГц Uкэн, В
КТ819АМ

n-p-n

40 40 15000 (20000) 2(100) 15-225 1000 3 <2
КТ819БМ 50 50 15000 (20000) 2(100) 20-225 1000 3 <2
КТ819ВМ 70 70 15000 (20000) 2(100) 15-225 1000 3 <2
КТ819ГМ 100 100 15000 (20000) 2(100) 12-225 1000 3 <2
2Т819А 100 100 15000 (20000) 3(100) 20-225 1000 3 <1
2Т819Б 80 80 15000 (20000) 3(100) 20-225 1000 3 <1
2Т819В 60 60 15000 (20000) 3(100) 20-225 1000 3 <1

Корпус:

Uкбо - Максимально допустимое напряжение коллектор-база
Uкбои - Максимально допустимое импульсное напряжение коллектор-база
Uкэо - Максимально допустимое напряжение коллектор-эмиттер
Uкэои - Максимально допустимое импульсное напряжение коллектор-эмиттер
Iкmax - Максимально допустимый постоянный ток коллектора
Iкmax и - Максимально допустимый импульсный ток коллектора
Pкmax - Максимально допустимая постоянная рассеиваемая мощность коллектора без теплоотвода
Pкmax т - Максимально допустимая постоянная рассеиваемая мощность коллектора с теплоотводом
h21э - Статический коэффициент передачи тока биполярного транзистора в схеме с общим эмиттером
Iкбо - Обратный ток коллектора
fгр - граничная частота коэффициента передачи тока в схеме с общим эмиттером
Uкэн - напряжение насыщения коллектор-эмиттер
