КП301Г планарні польові транзистори з ізольованим затвором та індукованим каналом р-типу

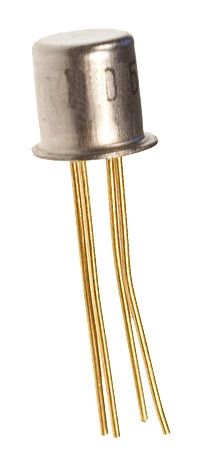

КП301Г Транзистори КП301Г кремнієві планові польові з ізольованим закривом і індукованим каналом р-типу. Призначені для застосування у вхідних каскадах малошумних підсилювачів, нелінійних малосигналальних ланцюгів, каскадах із високим вхідним опором. Використовуються в електронній апаратурі загального призначення. Випускаються в металостекуваному корпусі з гнучкими виведеннями. Маркуються цифро-букванним кодом на корпусі транзистора. Тип корпусу: КТ-1-14. Маса транзизора не більш ніж 0,7 г. Кліматичне виготовлення: «УХЛ», категорія розміщення «2.1». Категорія якості: «ОТК». Технічні умови: - приймання «1» — РК3.365.220ТУ. Гарантійний термін зберігання — не менш ніж 10 років із моменту виготовлення. Основні технічні характеристики транзизора КП301Г: • Структура транзизора: з ізольованим закривом, з індукованим p-каналом; • Рсі max — розсіювана потужність стик-виток: 200 мВт; • Uзи пор — Порогова напруга транзистора — напруга між закривом і джерелам: 2,7... 5,4 В; • Uсі max — Максимальна напруга стік-висток: 20 В; • Uзі max — Максимальна напруга затвор-висток: 30 В; • Iс — Строк (постійний): 15 мА; • Iс нач — Початковий струм стоку: не більш ніж 0,5 мкА; • S — Крутизна характеристики: 0,5... 1,6 мА/В; • С11и — Вхідна ємність транзизора — місткість між закривом і джерелам: не більш ніж 3,5 ПФ; • С12і — Місткість зворотного зв'язку у схемі із загальним джерелам у разі короткого замикання на вході змінним струмом: не більш ніж 1 ПФ; • З22 — Вихідна ємність транзизора — місткість між стоком і джерелам: не більш ніж 3,5 ПФ; • Кш — Коефіцієнт шуму транзистора: не більш ніж 9,5 дБ на частоті 100 МГц

Характеристики польових транзисторів з ізольованим закривом і каналом р-типу КП301Б, КП301В, КП301Г:

Усоловні позначення електричних параметрів польових транзисторів: • Р МАКС — максимально допустима постійна розсіювана потужність польового транзистори. • f МАКС — максимально допустима робоча частота польового транзистори. • UСІ МАКС - максимально допустима напруга стік-висток. • UЗС МАКС - максимально допустима напруга затвор-сток. • UЗІ МАКС - максимально допустима напруга затвор-висток. • IС МАКС — максимально допустимий струм стока польового транзистора. • UЗІ ВІДС - напруга відсічення польового транзизора. Напруга між закривом і джерелам транзистори з p-n переходом або з ізольованим закривом, що працює в режимі обідніння, за якого струм стока досягає заданого низького значення. • g22И — активний складник вихідної провідності польового транзистори в схемі із загальним споконвом. • IЗ УТ - ток утечки затвора. Струм затвора за заданої напруги між закривом та іншими виведеннями, замкнутими між собою. • S - крутина характеристики польового транзизора. Відношення зміни струму до зміни напруги на затворі за короткого замикання за змінним струмом на виході транзистори в схемі із загальним джерелом. • IС НАЧ — початковий струм стоку. Струм стоку за напруги між закривом і джерелам, рівною нулю й за напруги на стоці, що перевищує напругу насичення. • C11И - вхідна ємність польового транзизора. Ємність між закривом і джерелам у разі короткого замикання змінним струмом на виході із загальним споконвом. • C12И — прохідна ємність польового транзизора. Ємність між затвором і стоком за короткого замикання за змінним струмом на вході в схемі із загальним джерелом. • КШ - коефіцієнт шуму транзизора. • Т ОКР - температура довкілля.
